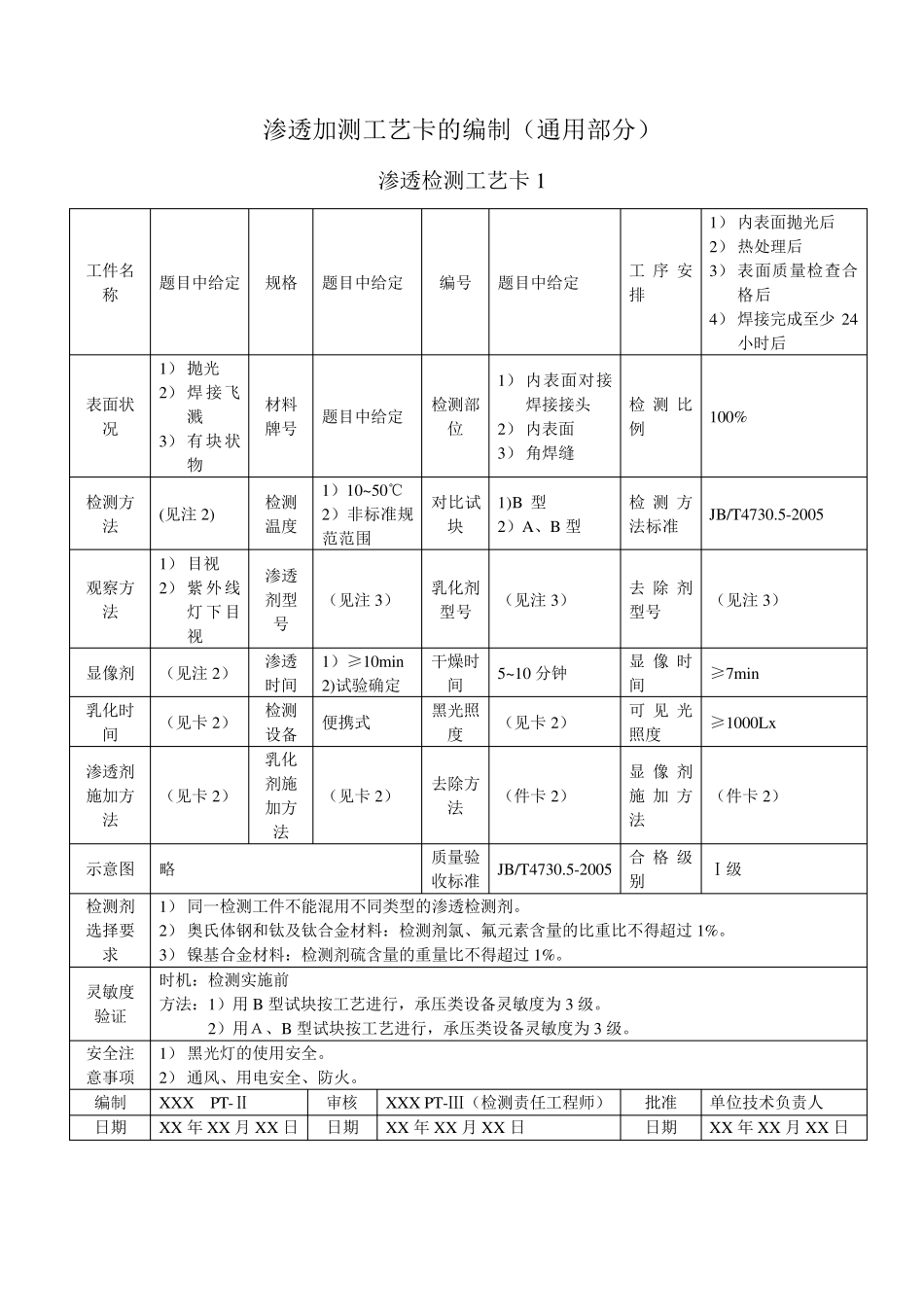

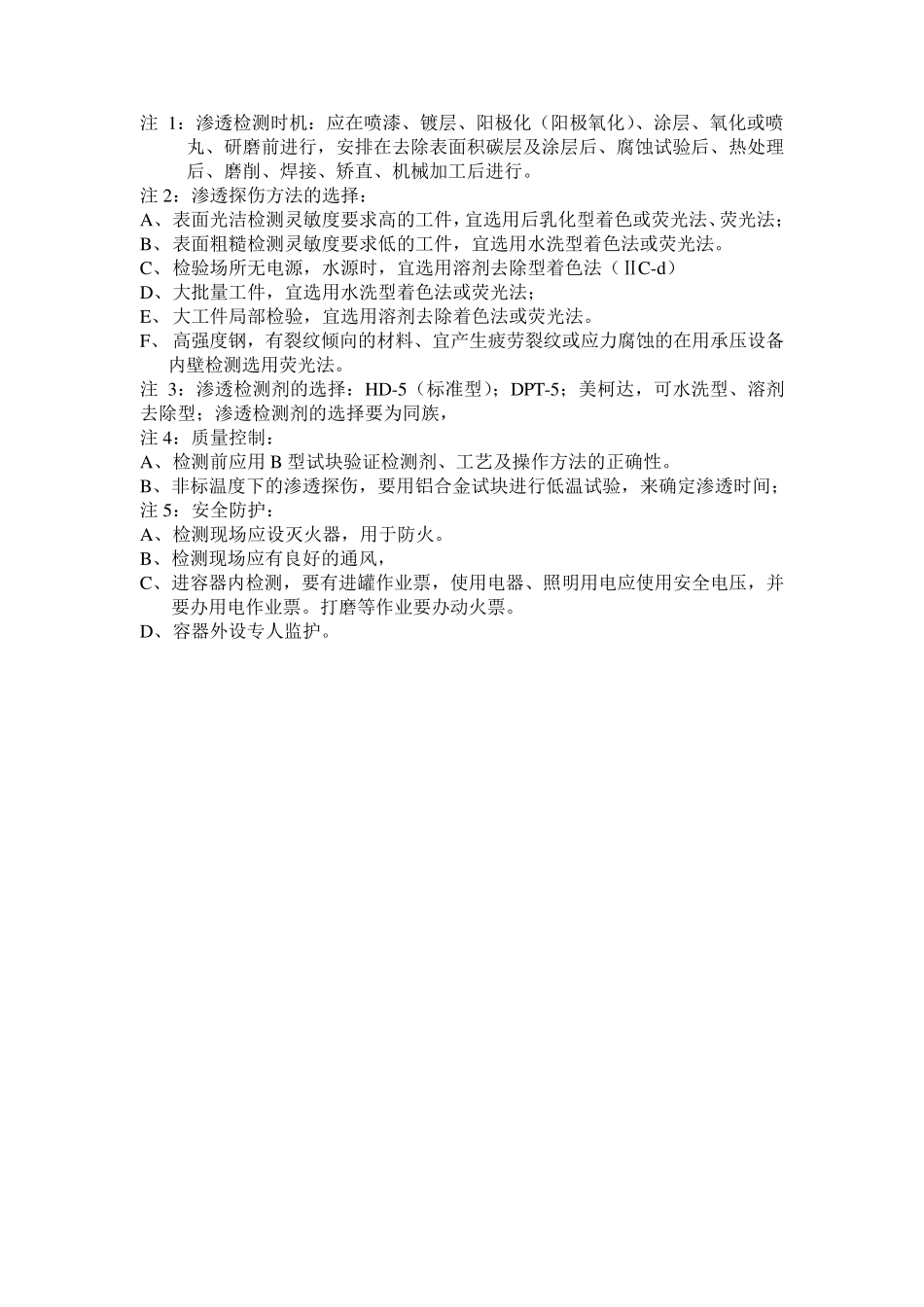

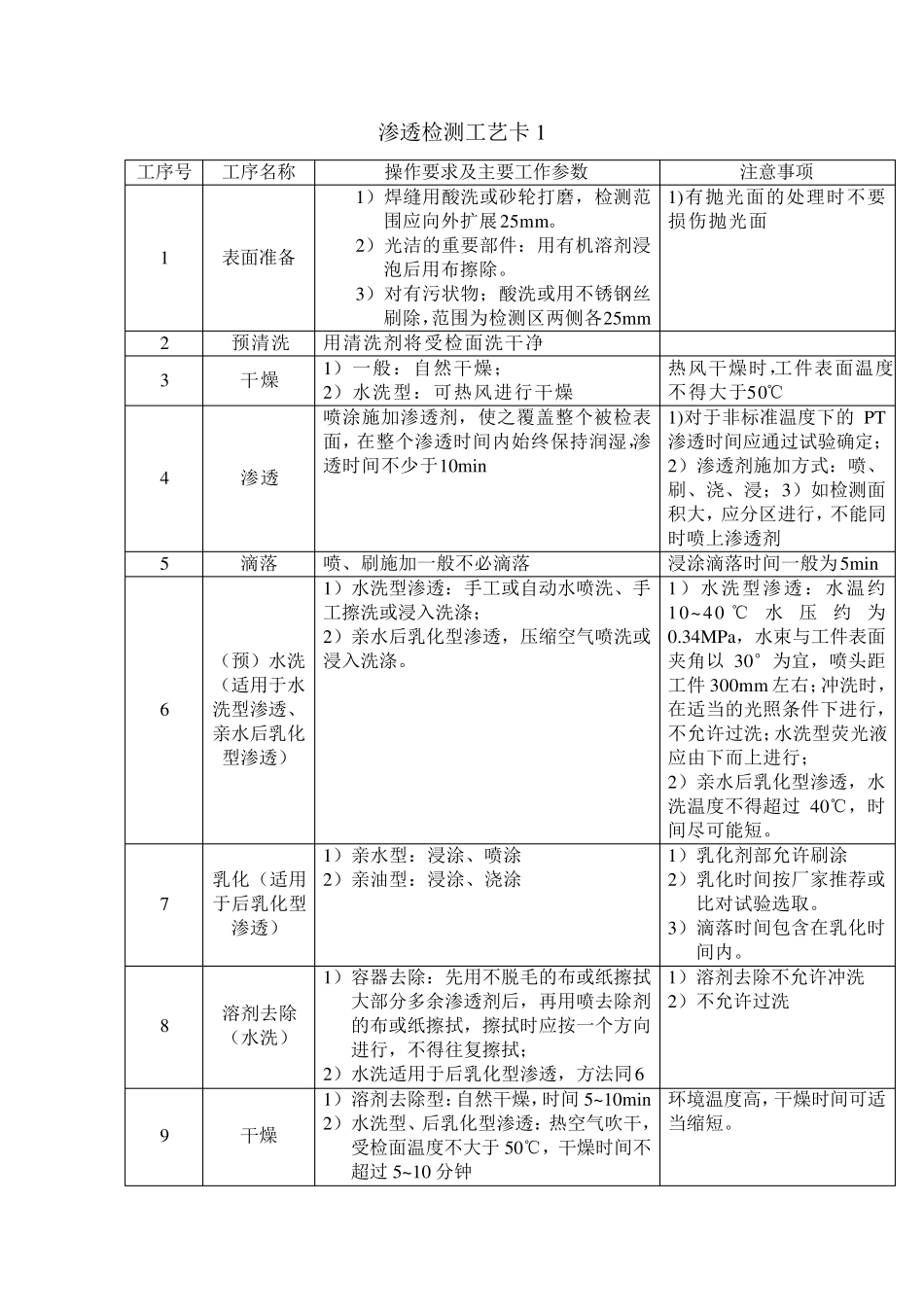

渗透加测工艺卡的编制（通用部分） 渗透检测工艺卡1 工件名称 题目中给定 规格 题目中给定 编号 题目中给定 工序安排 1） 内表面抛光后 2） 热处理后 3） 表面质量检查合格后 4） 焊接完成至少24小时后 表面状况 1） 抛光 2） 焊接飞溅 3） 有块状物 材料牌号 题目中给定 检测部位 1） 内表面对接焊接接头 2） 内表面 3） 角焊缝 检测比例 100% 检测方法 (见注2) 检测温度 1）10~50℃ 2）非标准规范范围 对比试块 1)B 型 2）A、B 型 检测方法标准 JB/T4730.5-2005 观察方法 1） 目视 2） 紫外线灯下目视 渗透剂型号 （见注3） 乳化剂型号 （见注3） 去 除 剂型号 （见注3） 显像剂 （见注2） 渗透时间 1）≥10min 2)试验确定 干燥时间 5~10 分钟 显 像 时间 ≥7min 乳化时间 （见卡2） 检测设备 便携式 黑光照度 （见卡2） 可 见光照度 ≥1000Lx 渗透剂施加方法 （见卡2） 乳化剂施加方法 （见卡2） 去除方法 （件卡2） 显 像 剂施 加方法 （件卡2） 示意图 略 质量验收标准 JB/T4730.5-2005 合格级别 Ⅰ级 检测剂选择要求 1） 同一检测工件不能混用不同类型的渗透检测剂。 2） 奥氏体钢和钛及钛合金材料：检测剂氯、氟元素含量的比重比不得超过 1%。 3） 镍基合金材料：检测剂硫含量的重量比不得超过 1%。 灵敏度验证 时机：检测实施前 方法：1）用B 型试块按工艺进行，承压类设备灵敏度为 3 级。 2）用Ａ、B 型试块按工艺进行，承压类设备灵敏度为 3 级。 安全注意事项 1） 黑光灯的使用安全。 2） 通风、用电安全、防火。 编制 XXX PT-Ⅱ 审核 XXX PT-Ⅲ（检测责任工程师） 批准 单位技术负责人 日期 XX 年 XX 月 XX 日 日期 XX 年 XX 月 XX 日 日期 XX 年 XX 月 XX 日 注1：渗透检测时机：应在喷漆、镀层、阳极化（阳极氧化）、涂层、氧化或喷丸、研磨前进行，安排在去除表面积碳层及涂层后、腐蚀试验后、热处理后、磨削、焊接、矫直、机械加工后进行。 注2：渗透探伤方法的选择： A、 表面光洁检测灵敏度要求高的工件，宜选用后乳化型着色或荧光法、荧光法； B、 表面粗糙检测灵敏度要求低的工件，宜选用水洗型着色法或荧光法。 C、 检验场所无电源，水源时，宜选用溶剂去除型着色法（ⅡC-d） D、 大批量工件，宜选用水洗型着色法或荧光法； E、 大工件局部检验，宜选...
