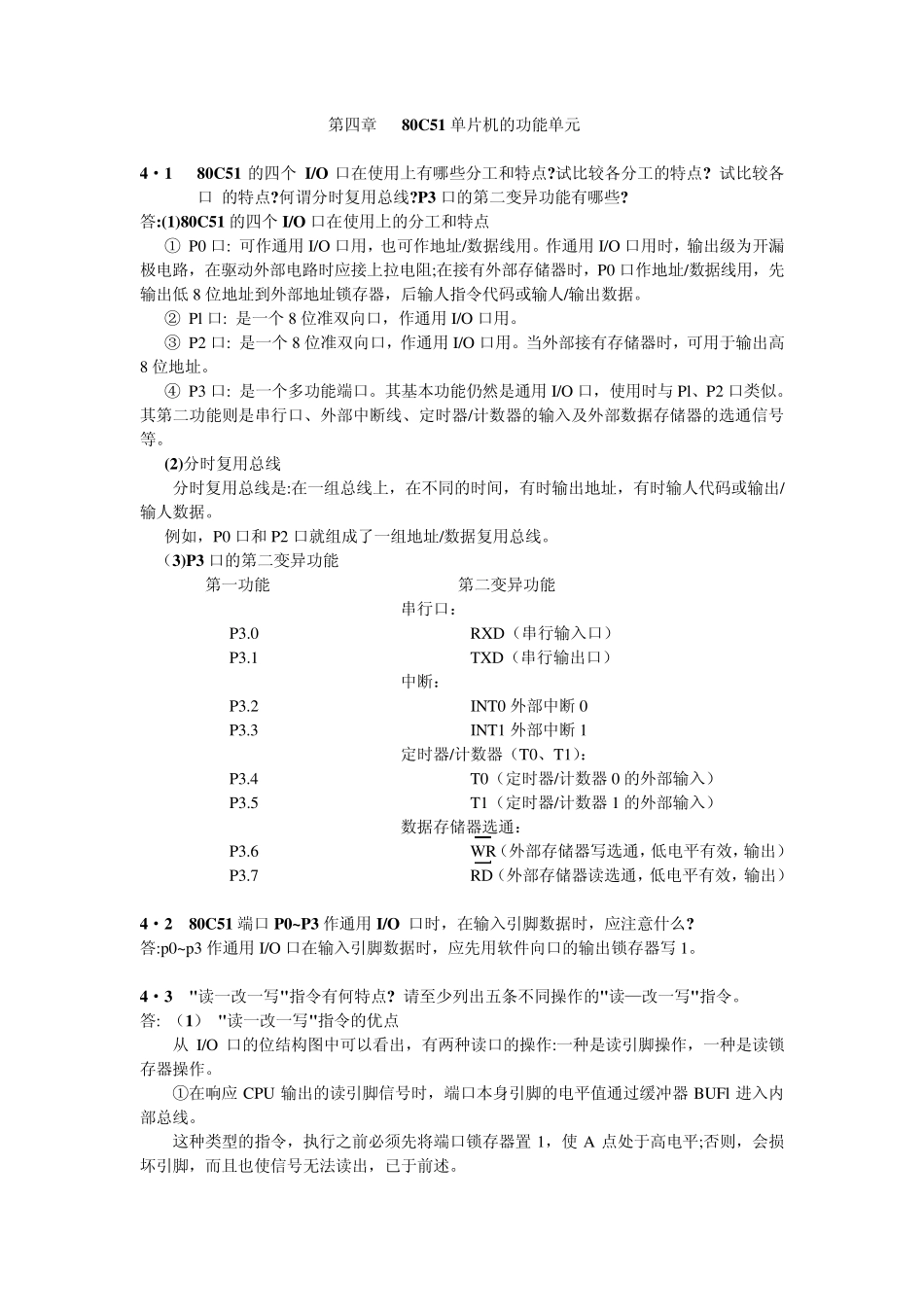

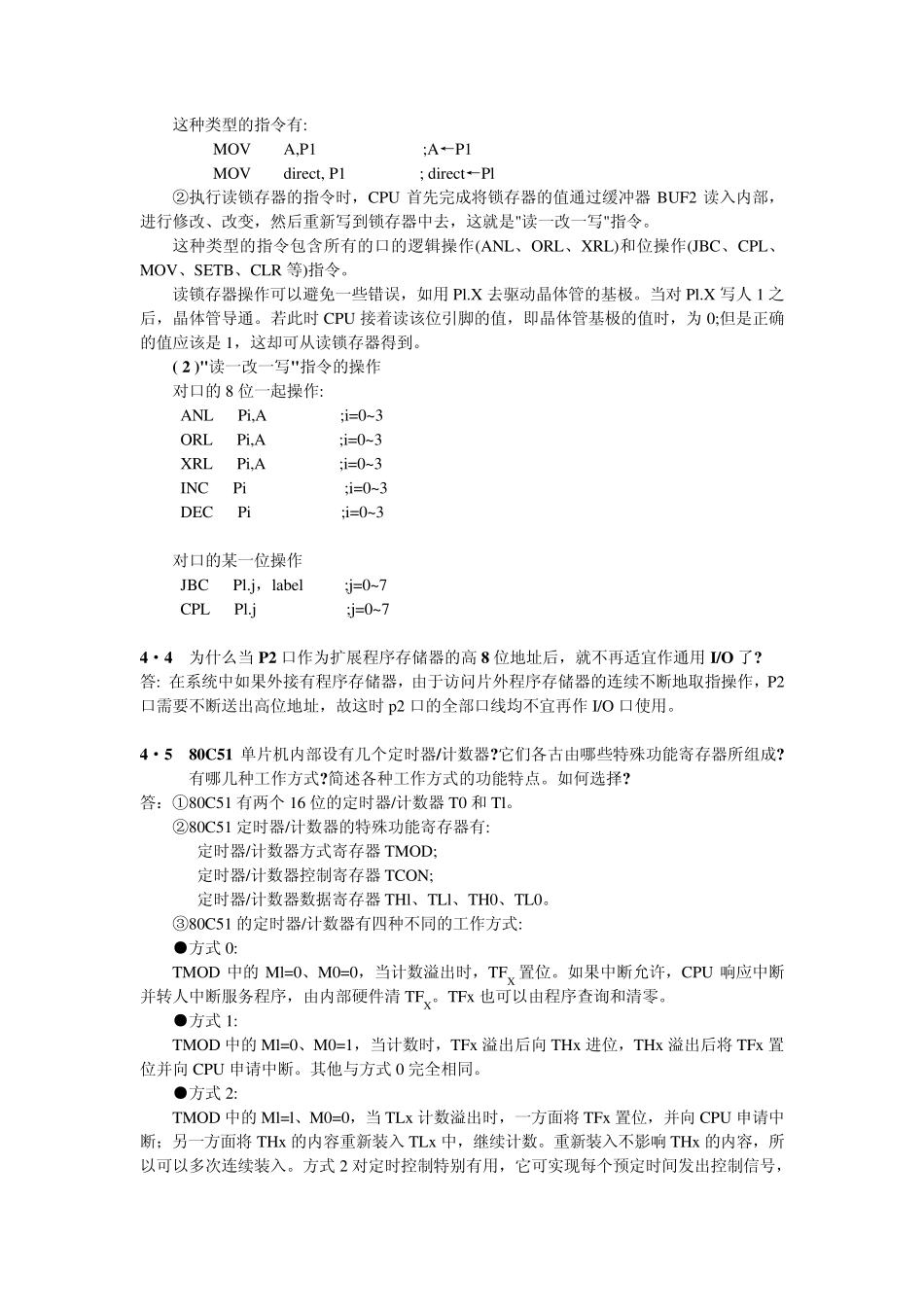

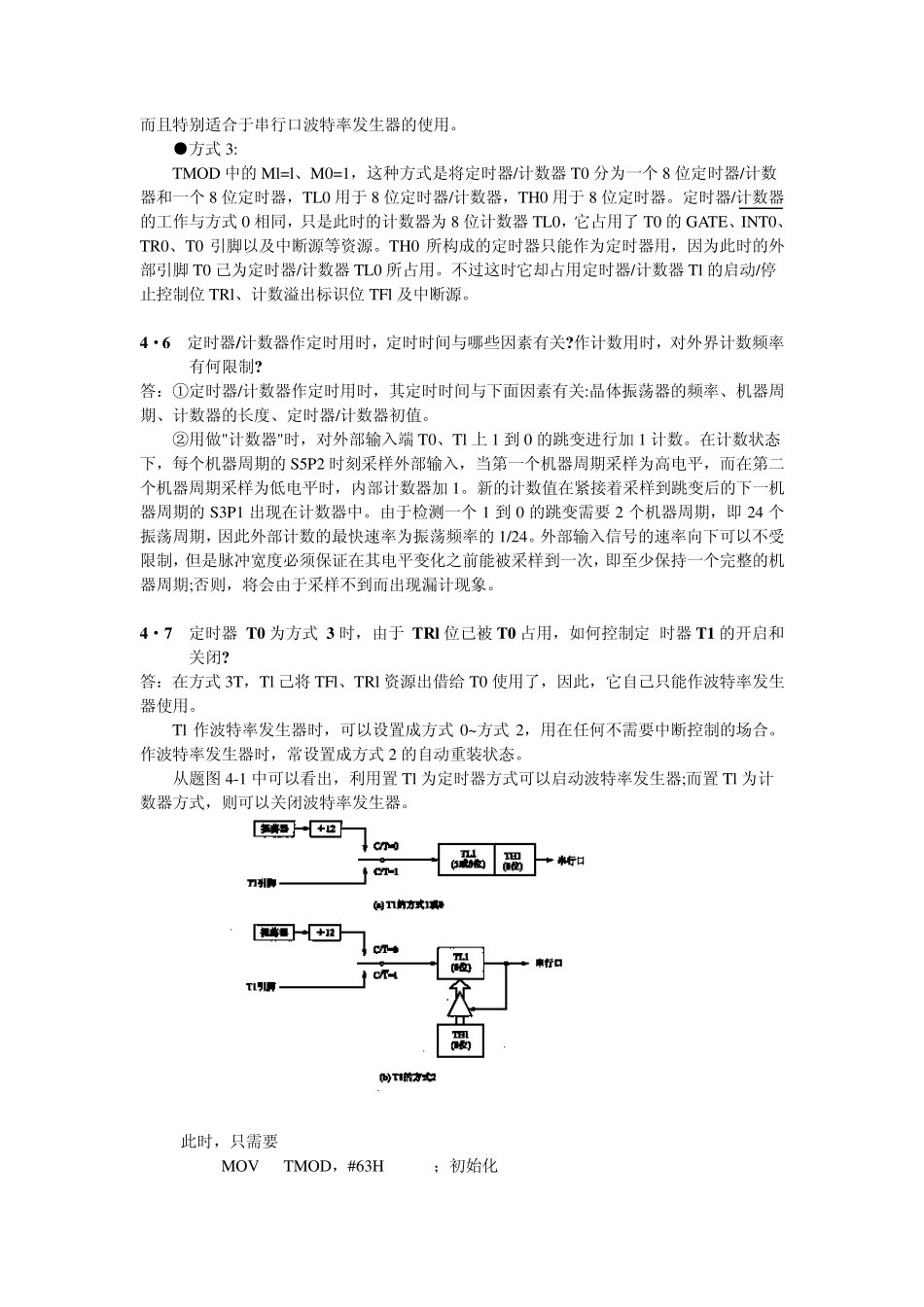

第四章 80C51 单片机的功能单元 4·1 80C51 的四个 I/O 口在使用上有哪些分工和特点?试比较各分工的特点? 试比较各口 的特点?何谓分时复用总线?P3 口的第二变异功能有哪些? 答:(1)80C51 的四个 I/O 口在使用上的分工和特点 ① P0 口: 可作通用 I/O 口用，也可作地址/数据线用。作通用 I/O 口用时，输出级为开漏 极电路，在驱动外部电路时应接上拉电阻;在接有外部存储器时，P0 口作地址/数据线用，先输出低 8 位地址到外部地址锁存器，后输人指令代码或输人/输出数据。 ② Pl 口: 是一个 8 位准双向口，作通用 I/O 口用。 ③ P2 口: 是一个 8 位准双向口，作通用 I/O 口用。当外部接有存储器时，可用于输出高8 位地址。 ④ P3 口: 是一个多功能端口。其基本功能仍然是通用 I/O 口，使用时与 Pl、P2 口类似。 其第二功能则是串行口、外部中断线、定时器/计数器的输入及外部数据存储器的选通信号等。 (2)分时复用总线 分时复用总线是:在一组总线上，在不同的时间，有时输出地址，有时输人代码或输出/输人数据。 例如，P0 口和 P2 口就组成了一组地址/数据复用总线。 （3)P3 口的第二变异功能 第一功能 第二变异功能 串行口： P3.0 RXD（串行输入口） P3.1 TXD（串行输出口） 中断： P3.2 INT0 外部中断 0 P3.3 INT1 外部中断 1 定时器/计数器（T0、T1）： P3.4 T0（定时器/计数器 0 的外部输入） P3.5 T1（定时器/计数器 1 的外部输入） 数据存储器选通： P3.6 WR（外部存储器写选通，低电平有效，输出） P3.7 RD（外部存储器读选通，低电平有效，输出） 4·2 80C51 端口 P0~P3 作通用 I/O 口时，在输入引脚数据时，应注意什么? 答:p0~p3 作通用 I/O 口在输入引脚数据时，应先用软件向口的输出锁存器写 1。 4·3 "读一改一写"指令有何特点? 请至少列出五条不同操作的"读—改一写"指令。 答: （1） "读一改一写"指令的优点 从 I/O 口的位结构图中可以看出，有两种读口的操作:一种是读引脚操作，一种是读锁存器操作。 ①在响应 CPU 输出的读引脚信号时，端口本身引脚的电平值通过缓冲器 BUFl 进入内部总线。 这种类型的指令，执行之前必须先将端口锁存器置 1，使 A 点处于高电平;否则，会损坏引脚，而且也使信号无法读出，已于前述。 这种类型的指令有: MOV A,P1 ;A←P1 MOV direct, P1 ; direct←Pl ②执行读锁存...
