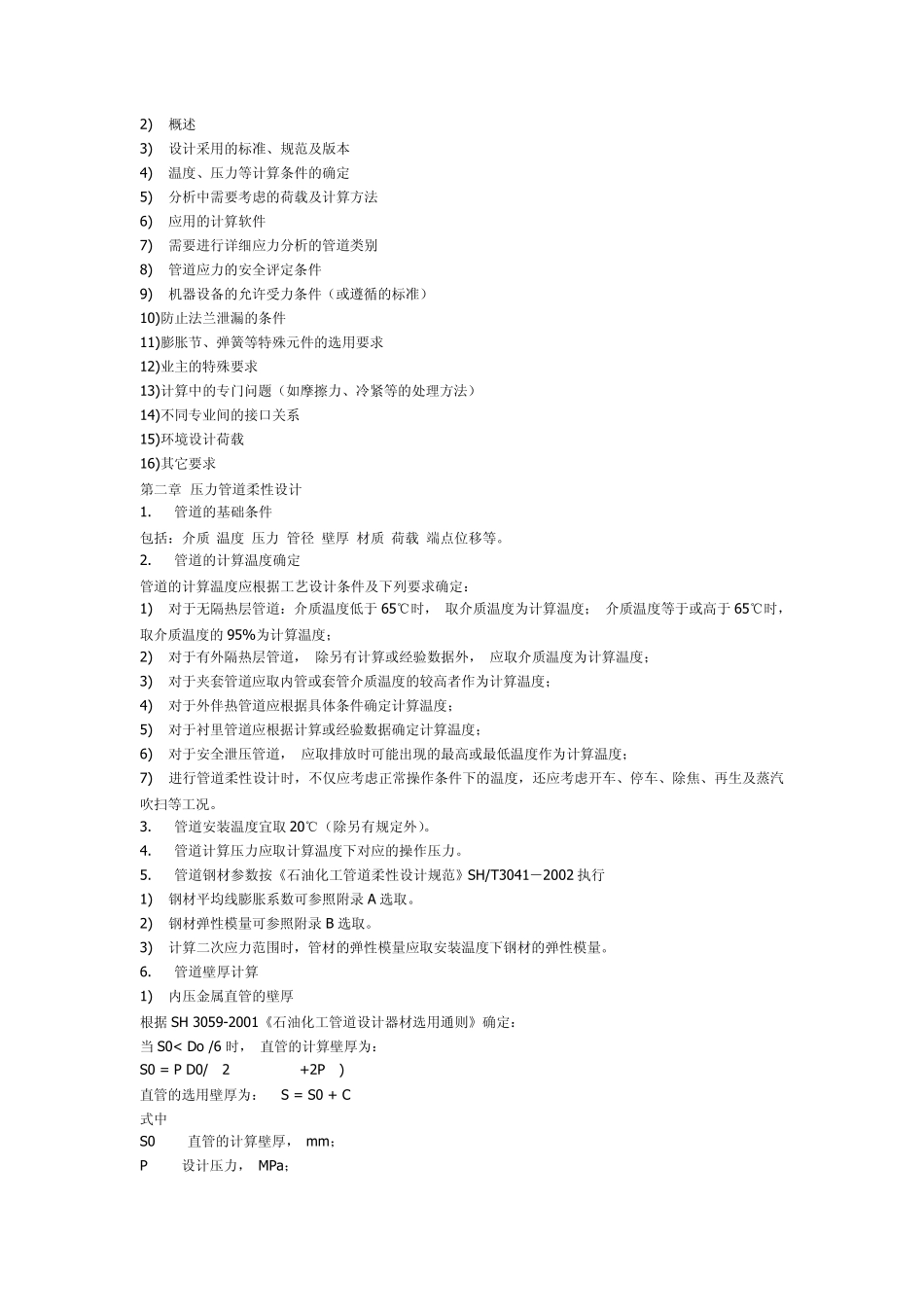

[转贴]压力管道应力分析部分 第一章 任务与职责 1. 管道柔性设计的任务 压力管道柔性设计的任务是使整个管道系统具有足够的柔性，用以防止由于管系的温度、自重、内压和外载或因管道支架受限和管道端点的附加位移而发生下列情况； 1) 因应力过大或金属疲劳而引起管道破坏； 2) 管道接头处泄漏； 3) 管道的推力或力矩过大， 而使与管道连接的设备产生过大的应力或变形，影响设备正常运行； 4) 管道的推力或力矩过大引起管道支架破坏； 2. 压力管道柔性设计常用标准和规范 1) GB 50316-2000《工业金属管道设计规范》 2) SH/T 3041-2002《石油化工管道柔性设计规范》 3) SH 3039-2003《石油化工非埋地管道抗震设计通则》 4) SH 3059-2001《石油化工管道设计器材选用通则》 5) SH 3073-95《石油化工企业管道支吊架设计规范》 6) JB/T 8130.1-1999《恒力弹簧支吊架》 7) JB/T 8130.2-1999《可变弹簧支吊架》 8) GB/T 12777-1999《金属波纹管膨胀节通用技术条件》 9) HG/T 20645-1998《化工装置管道机械设计规定》 10) GB 150-1998《钢制压力容器》 3. 专业职责 1) 应力分析(静力分析 动力分析） 2) 对重要管线的壁厚进行计算 3) 对动设备管口受力进行校核计算 4) 特殊管架设计 4. 工作程序 1) 工程规定 2) 管道的基本情况 3) 用固定点将复杂管系划分为简单管系，尽量利用自然补偿 4) 用目测法判断管道是否进行柔性设计 5) L 型 U 型管系可采用图表法进行应力分析 6) 立体管系可采用公式法进行应力分析 7) 宜采用计算机分析方法进行柔性设计的管道 8) 采用CAESAR II 进行应力分析 9) 调整设备布置和管道布置 10) 设置、调整支吊架 11) 设置、调整补偿器 12) 评定管道应力 13) 评定设备接口受力 14) 编制设计文件 15) 施工现场技术服务 5. 工程规定 1) 适用范围 2) 概述 3) 设计采用的标准、规范及版本 4) 温度、压力等计算条件的确定 5) 分析中需要考虑的荷载及计算方法 6) 应用的计算软件 7) 需要进行详细应力分析的管道类别 8) 管道应力的安全评定条件 9) 机器设备的允许受力条件（或遵循的标准） 10)防止法兰泄漏的条件 11)膨胀节、弹簧等特殊元件的选用要求 12)业主的特殊要求 13)计算中的专门问题（如摩擦力、冷紧等的处理方法） 14)不同专业间的接口关系 15)环境设计荷载 16)其它要求 第二章 压力管道柔性设计 1. ...
