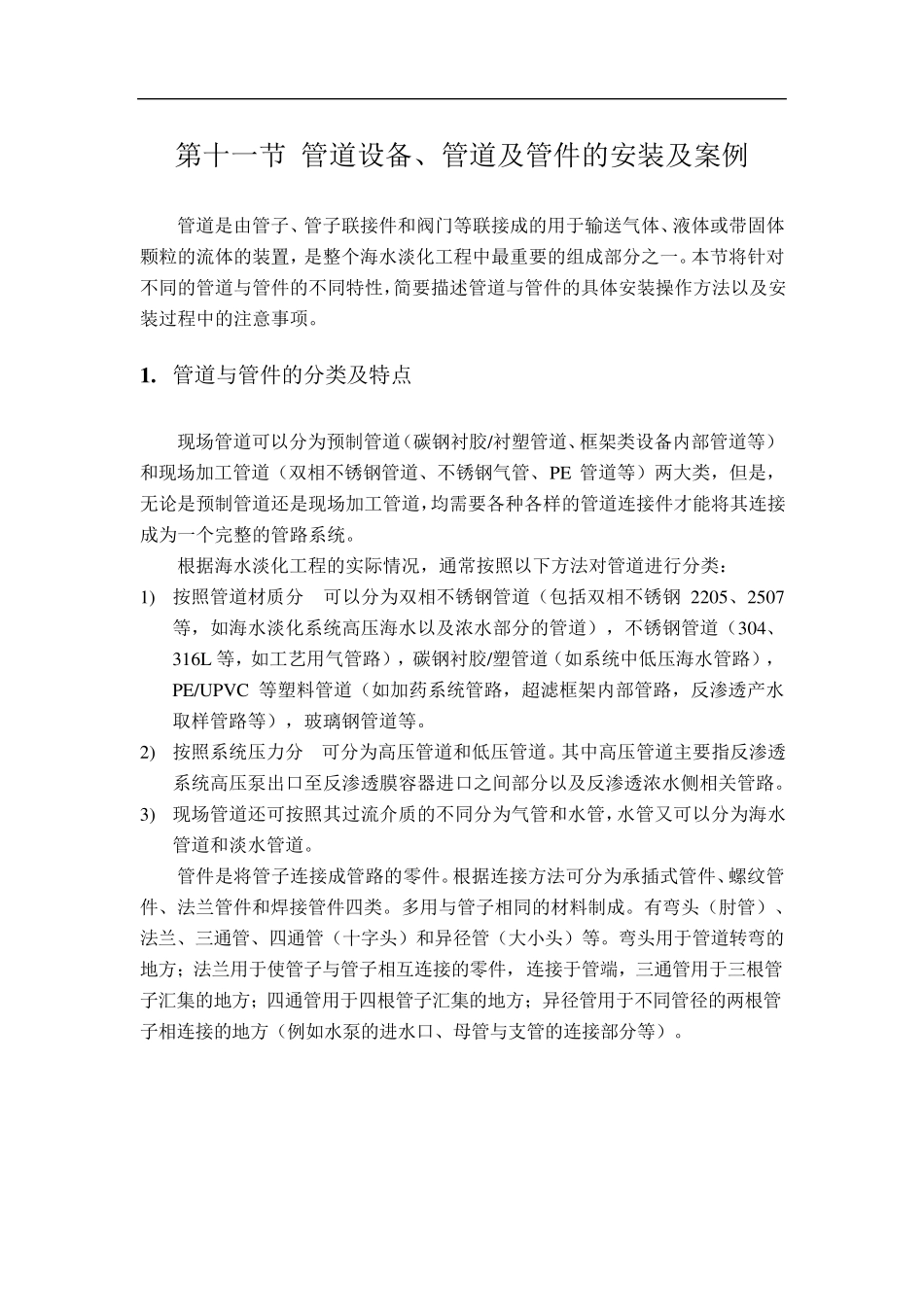

第十一节 管道设备、管道及管件的安装及案例 管道是由管子、管子联接件和阀门等联接成的用于输送气体、液体或带固体颗粒的流体的装置，是整个海水淡化工程中最重要的组成部分之一。本节将针对不同的管道与管件的不同特性，简要描述管道与管件的具体安装操作方法以及安装过程中的注意事项。 1 . 管道与管件的分类及特点 现场管道可以分为预制管道（碳钢衬胶/衬塑管道、框架类设备内部管道等）和现场加工管道（双相不锈钢管道、不锈钢气管、PE 管道等）两大类，但是，无论是预制管道还是现场加工管道，均需要各种各样的管道连接件才能将其连接成为一个完整的管路系统。 根据海水淡化工程的实际情况，通常按照以下方法对管道进行分类： 1) 按照管道材质分 可以分为双相不锈钢管道（包括双相不锈钢 2205、2507等，如海水淡化系统高压海水以及浓水部分的管道），不锈钢管道（304、316L 等，如工艺用气管路），碳钢衬胶/塑管道（如系统中低压海水管路），PE/U PV C 等塑料管道（如加药系统管路，超滤框架内部管路，反渗透产水取样管路等），玻璃钢管道等。 2) 按照系统压力分 可分为高压管道和低压管道。其中高压管道主要指反渗透系统高压泵 出 口 至 反渗透膜 容 器 进口 之间 部分以及反渗透浓水侧 相关 管路。 3) 现场管道还可按照其过流介 质的不同分为气管和水管，水管又 可以分为海水管道和淡水管道。 管件是将管子连接成管路的零 件。根据连接方法可分为承 插 式 管件、螺 纹 管件、法兰 管件和焊 接管件四 类。多 用与管子相同的材料制成。有 弯 头 （肘 管）、法兰 、三 通管、四 通管（十字 头 ）和异 径 管（大小 头 ）等。弯 头 用于管道转 弯 的地 方； 法兰 用于使 管子与管子相互 连接的零 件，连接于管端 ，三 通管用于三 根管子汇 集 的地 方； 四 通管用于四 根管子汇 集 的地 方； 异 径 管用于不同管径 的两根管子相连接的地 方（例如水泵 的进水口 、母 管与支 管的连接部分等）。 图11-1 各种常见的管件 2 . 管道及管件的安装程序 同其它设备诸如泵、反渗透膜组等一样，管道及管件的安装也必须按照一定的程序进行。管道及管件的安装一般遵循以下程序（参照 GB 50235-2010 工业金属管道工程施工规范）： 2 .1 管道及管件的安装准备工作 管道安装的施工准备工作主要包含两个方面：施工技术准备和施工现场准备。 施工技术准...
