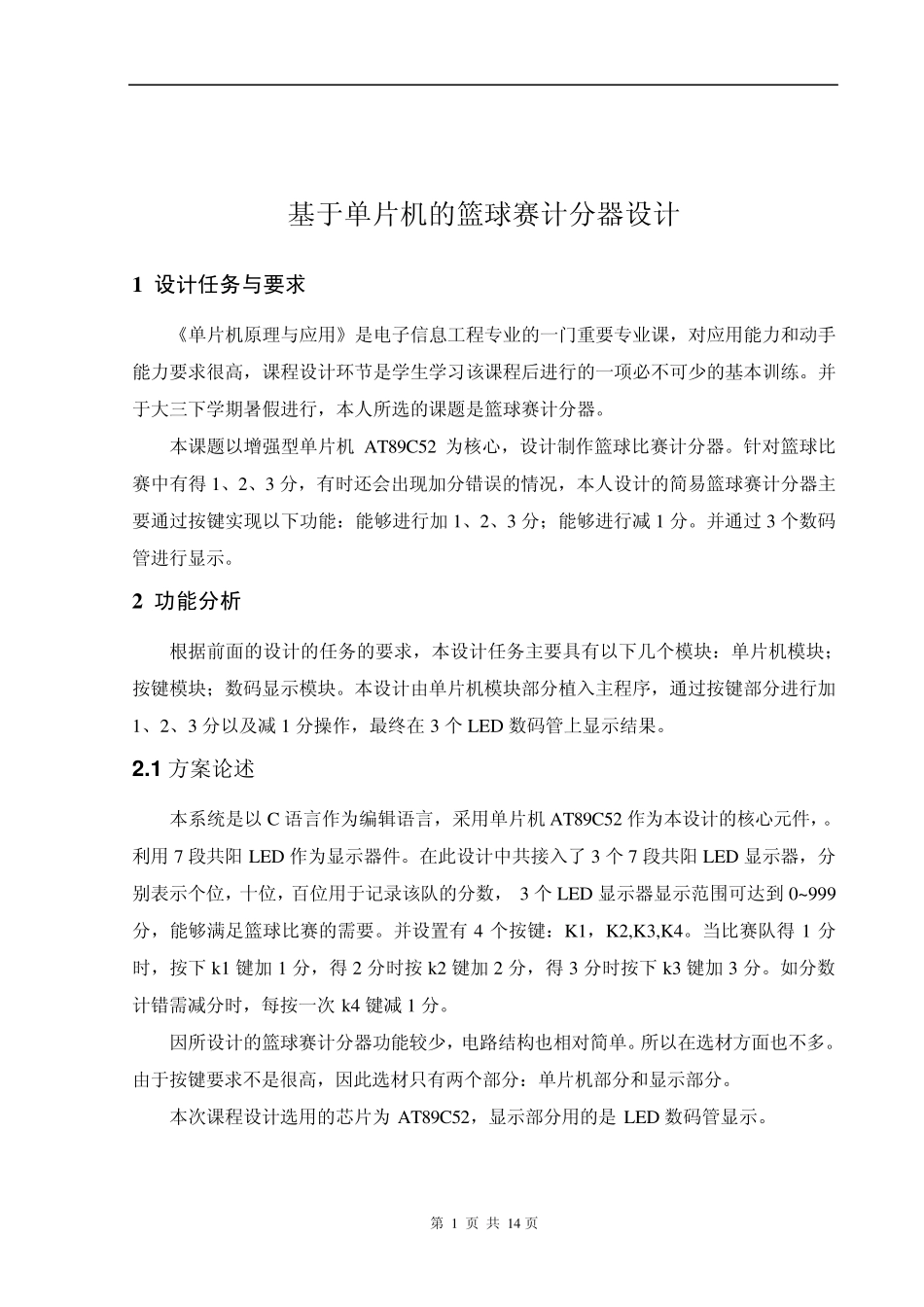

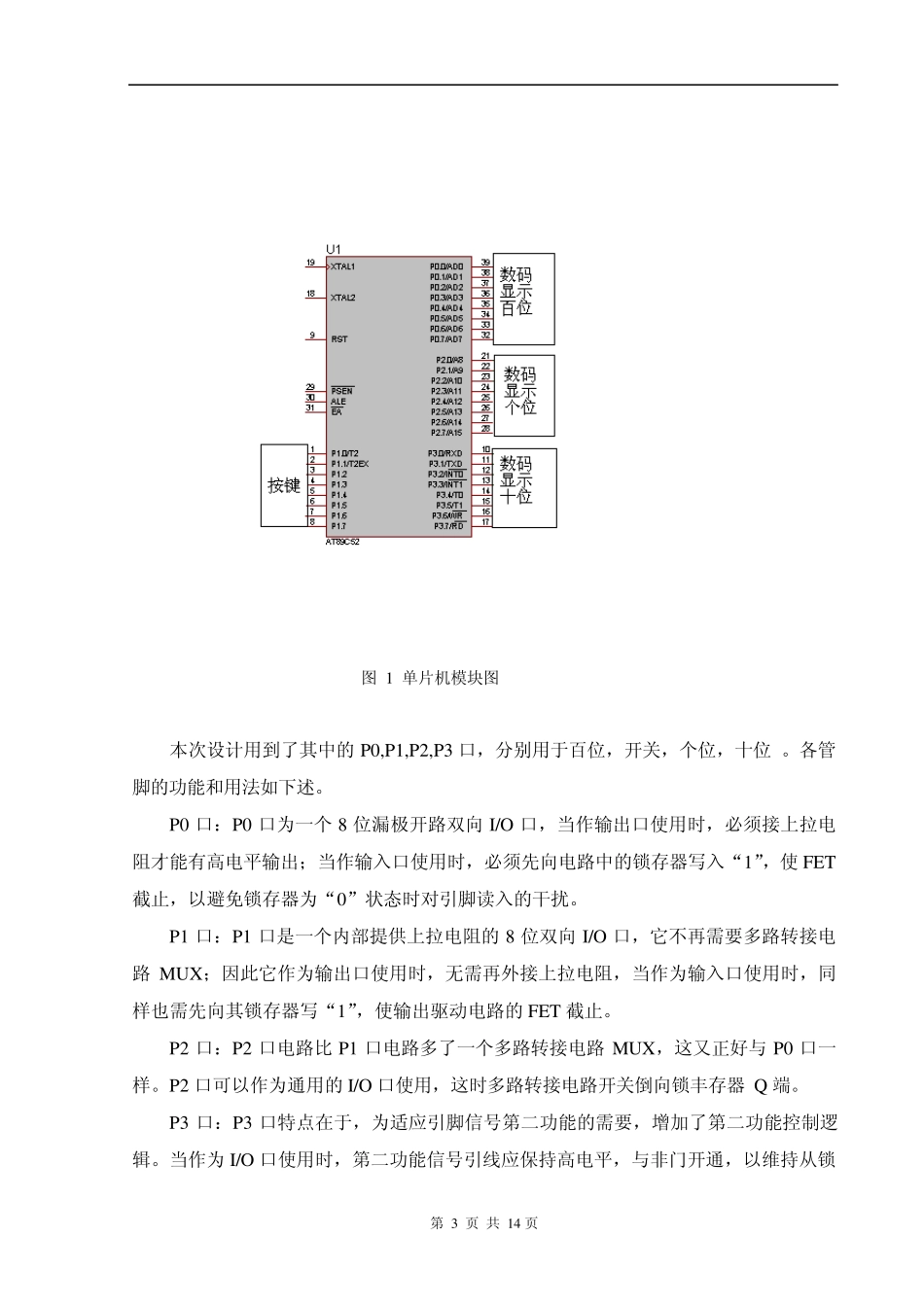

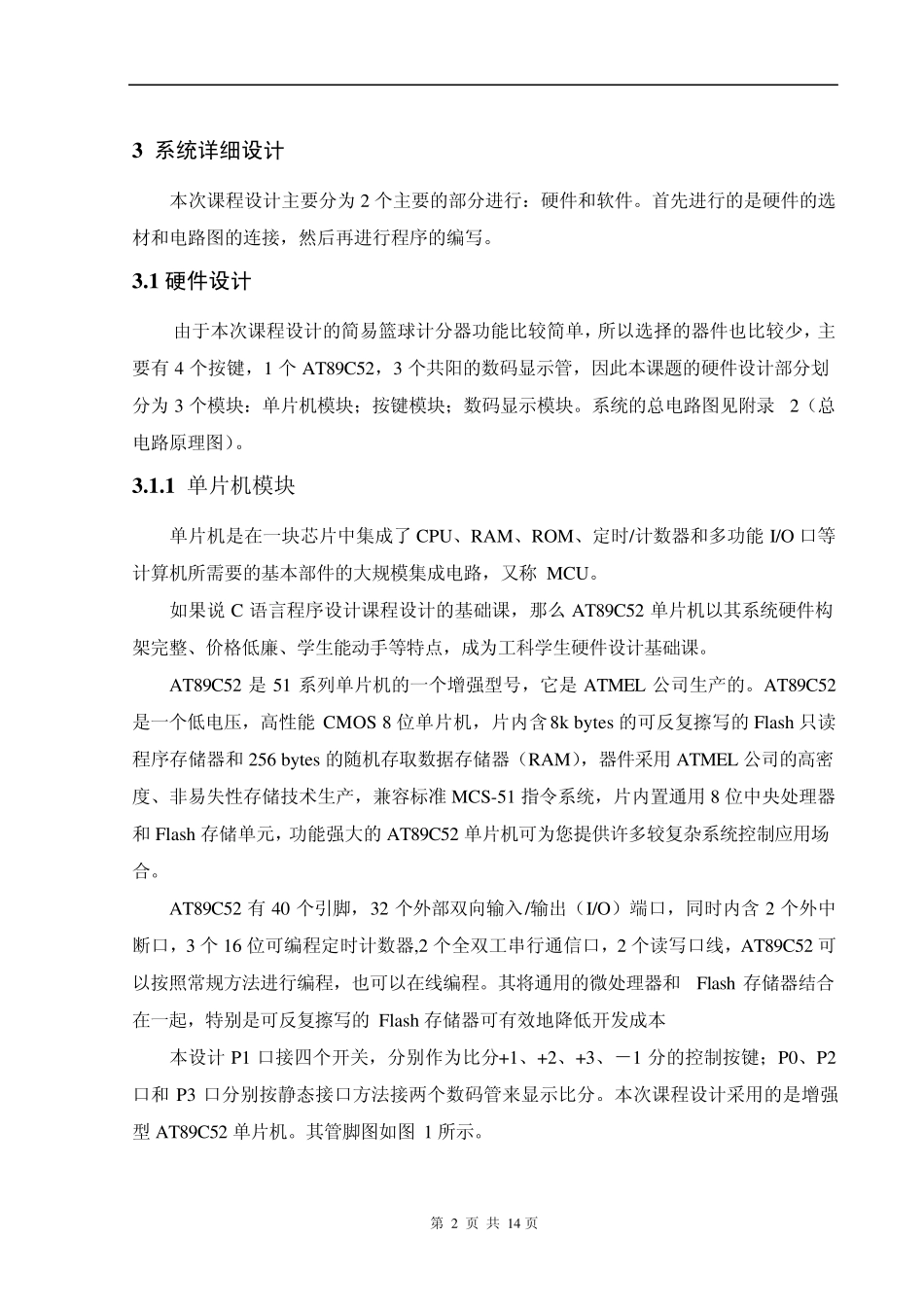

第 1 页 共 14 页 基于单片机的篮球赛计分器设计 1 设计任务与要求 《单片机原理与应用》是电子信息工程专业的一门重要专业课，对应用能力和动手能力要求很高，课程设计环节是学生学习该课程后进行的一项必不可少的基本训练。并于大三下学期暑假进行，本人所选的课题是篮球赛计分器。 本课题以增强型单片机AT89C52 为核心，设计制作篮球比赛计分器。针对篮球比赛中有得1、2、3 分，有时还会出现加分错误的情况，本人设计的简易篮球赛计分器主要通过按键实现以下功能：能够进行加 1、2、3 分；能够进行减 1 分。并通过 3 个数码管进行显示。 2 功能分析 根据前面的设计的任务的要求，本设计任务主要具有以下几个模块：单片机模块；按键模块；数码显示模块。本设计由单片机模块部分植入主程序，通过按键部分进行加1、2、3 分以及减 1 分操作，最终在 3 个 LED 数码管上显示结果。 2 .1 方案论述 本系统是以C 语言作为编辑语言，采用单片机AT89C52 作为本设计的核心元件，。利用7 段共阳 LED 作为显示器件。在此设计中共接入了 3 个 7 段共阳 LED 显示器，分别表示个位，十位，百位用于记录该队的分数， 3 个 LED 显示器显示范围可达到 0~999分，能够满足篮球比赛的需要。并设置有4 个按键：K1，K2,K3,K4。当比赛队得1 分时，按下k1 键加 1 分，得2 分时按 k2 键加 2 分，得3 分时按下k3 键加 3 分。如分数计错需减分时，每按一次 k4 键减 1 分。 因所设计的篮球赛计分器功能较少，电路结构也相对简单。所以在选材方面也不多。由于按键要求不是很高，因此选材只有两个部分：单片机部分和显示部分。 本次课程设计选用的芯片为AT89C52，显示部分用的是LED 数码管显示。 第 2 页 共 14 页 3 系统详细设计 本次课程设计主要分为2 个主要的部分进行：硬件和软件。首先进行的是硬件的选材和电路图的连接，然后再进行程序的编写。 3 .1 硬件设计 由于本次课程设计的简易篮球计分器功能比较简单，所以选择的器件也比较少，主要有4 个按键，1 个AT89C52，3 个共阳的数码显示管，因此本课题的硬件设计部分划分为3 个模块：单片机模块；按键模块；数码显示模块。系统的总电路图见附录2（总电路原理图）。 3 .1 .1 单片机模块 单片机是在一块芯片中集成了CPU、RAM、ROM、定时/计数器和多功能I/O 口等计算机所需要的基本部件的大规模集成电路，又称 MCU。 如果说...
