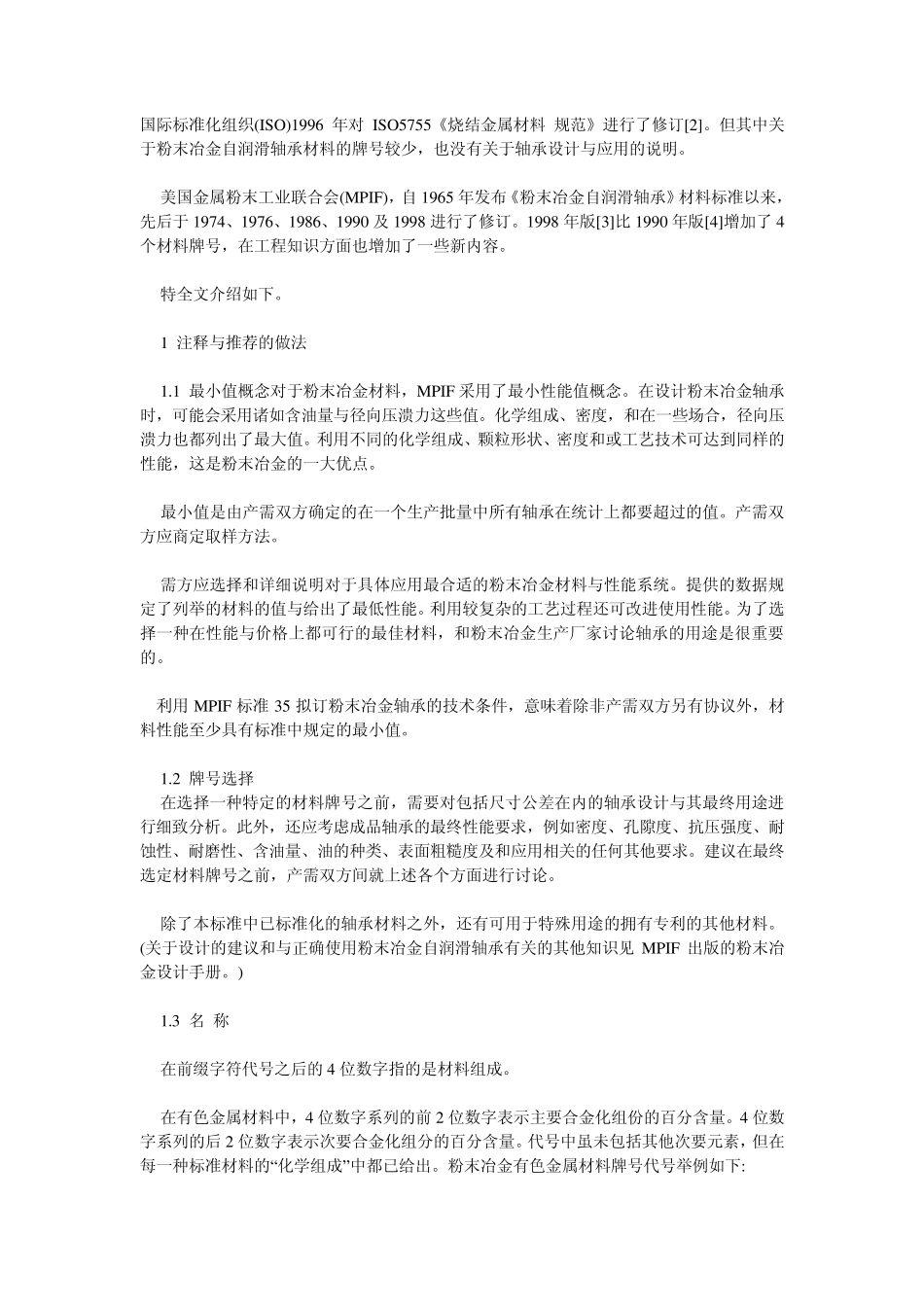

国际标准化组织(ISO)1996 年对ISO5755《烧结金属材料 规范》进行了修订[2]。但其中关于粉末冶金自润滑轴承材料的牌号较少，也没有关于轴承设计与应用的说明。 美国金属粉末工业联合会(MPIF)，自1965 年发布《粉末冶金自润滑轴承》材料标准以来，先后于1974、1976、1986、1990 及 1998 进行了修订。1998 年版[3]比 1990 年版[4]增加了4个材料牌号，在工程知识方面也增加了一些新内容。 特全文介绍如下。 1 注释与推荐的做法 1.1 最小值概念对于粉末冶金材料，MPIF 采用了最小性能值概念。在设计粉末冶金轴承时，可能会采用诸如含油量与径向压溃力这些值。化学组成、密度，和在一些场合，径向压溃力也都列出了最大值。利用不同的化学组成、颗粒形状、密度和或工艺技术可达到同样的性能，这是粉末冶金的一大优点。 最小值是由产需双方确定的在一个生产批量中所有轴承在统计上都要超过的值。产需双方应商定取样方法。 需方应选择和详细说明对于具体应用最合适的粉末冶金材料与性能系统。提供的数据规定了列举的材料的值与给出了最低性能。利用较复杂的工艺过程还可改进使用性能。为了选择一种在性能与价格上都可行的最佳材料，和粉末冶金生产厂家讨论轴承的用途是很重要的。 利用MPIF 标准35 拟订粉末冶金轴承的技术条件，意味着除非产需双方另有协议外，材料性能至少具有标准中规定的最小值。 1.2 牌号选择 在选择一种特定的材料牌号之前，需要对包括尺寸公差在内的轴承设计与其最终用途进行细致分析。此外，还应考虑成品轴承的最终性能要求，例如密度、孔隙度、抗压强度、耐蚀性、耐磨性、含油量、油的种类、表面粗糙度及和应用相关的任何其他要求。建议在最终选定材料牌号之前，产需双方间就上述各个方面进行讨论。 除了本标准中已标准化的轴承材料之外，还有可用于特殊用途的拥有专利的其他材料。(关于设计的建议和与正确使用粉末冶金自润滑轴承有关的其他知识见 MPIF 出版的粉末冶金设计手册。) 1.3 名 称 在前缀字符代号之后的4 位数字指的是材料组成。 在有色金属材料中，4 位数字系列的前 2 位数字表示主要合金化组份的百分含量。4 位数字系列的后2 位数字表示次要合金化组分的百分含量。代号中虽未包括其他次要元素，但在每一种标准材料的“化学组成”中都已给出。粉末冶金有色金属材料牌号代号举例如下: 在铁基材料中，主要合金化元素(除化合碳外)都包括在前缀字符代号中，代号中虽不包括其他元素，...
