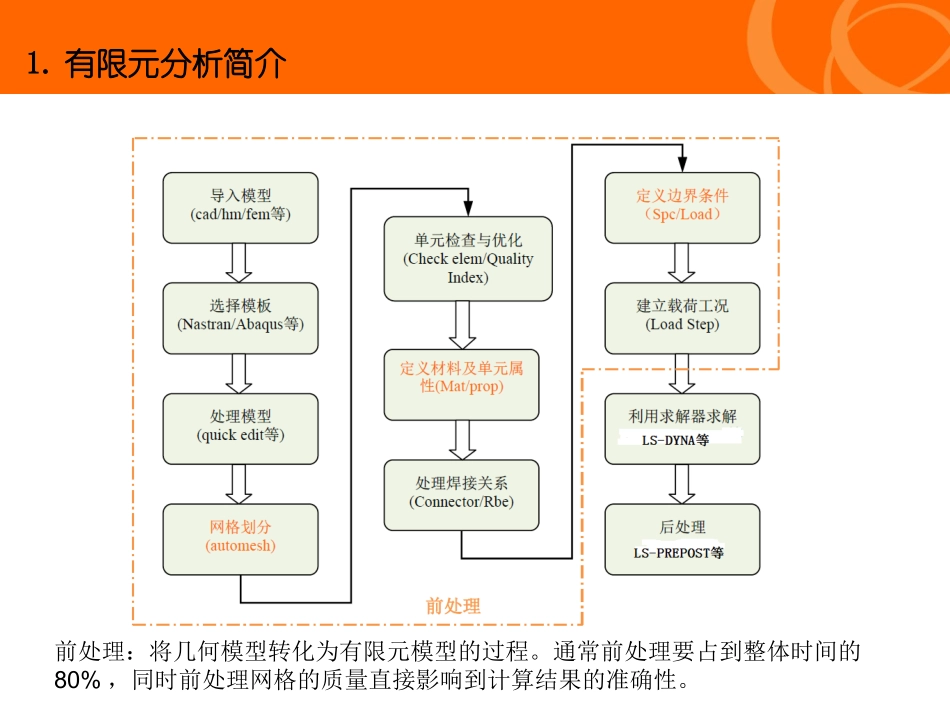

CAE软件培训20141.有限元分析简介2.CAE前处理2.1hypermesh基本功能介绍2.2hypermesh几何清理2.3网格划分2.4添加边界及约束条件2.5针对碰撞的关键字设置3.LS-DYNA求解器3.1求解器界面功能介绍3.2常见问题解决方法4.CAE后处理（LS_PREPOST）4.1界面及功能介绍4.2计算正确性评估4.3数据提取及操作5.实际问题解答内容简介第一天第二天有限元分析流程1.有限元分析简介前处理：将几何模型转化为有限元模型的过程。通常前处理要占到整体时间的80%，同时前处理网格的质量直接影响到计算结果的准确性。1.有限元分析简介CAE分析中要保证单位制的统一2.CAE前处理2.1hypermesh基本功能介绍2.1hypermesh基本功能介绍2.1hypermesh基本功能介绍Hypermesh快捷键2.1hypermesh基本功能介绍hypermesh根据菜单功能分成7项：Geom:几何特征生成及编辑1D:一维单元生成及编辑2D:二维单元生成及编辑3D:三维单元生成及编辑Analysis:接触和界条件定义及编辑Tool:模型编辑及检查功能Post:后处理及编辑功能2.1hypermesh基本功能介绍软件界面Goem面板常用操作1.quickedit:集成了常用的几何清理工具，快捷键F112.autocleanup:自动清理功能，推荐划分网格熟练后选择性使用3.surfaces/surfaceedit:创建平面/编辑平面功能，常用于修复破损的中性面4.defeature:去倒角命令，根据模型实际情况选择性使用，一般不建议去倒角5.midsurface:抽中面功能，可根据不同情况进行处理，常用自动抽中面6.lines/lineedit:创建线/编辑线功能7.nodes/nodeedit:创建节点/编辑节点功能2.1hypermesh基本功能介绍软件界面1D面板常用操作1.editelement:创建与编辑单元，快捷键F62.replace:替换节点，常用于手工合并共节点，快捷键F33.detach:拆分功能，常用于分开共节点的单元4.connector:用于批量创建焊点5.Hyperbeam:用于常见和定义梁的截面属性6.bars/rigids/rbe3:用于常见杆、梁刚性体与柔性单元7.masses:创建和修改质量单元2.1hypermesh基本功能介绍软件界面2D面板常用操作1.automesh:自动创建壳单元的方式，快捷键F122.qualityindex:常用于网站质量检查及调整3.ruled:通过现在边界几点后线段创建网格4.spline:通过选择节点并将所选节点连成均匀线段创建网格5.drag:通过沿指定方向拉伸节点创建网格6.linedrag:通过沿指定线拉伸节点创建网格7.elemoffset:网格偏移2.2hypermesh几何清理几何清理目的：简化几何特征，改善几何模型的拓扑关系，以获取高质量的网格。CAD模型需要精确的几何表述，通常包含某些细微的特征，如小倒角、小孔等，而有限元分析时，如要准确的模拟这些特征，需要用到很小的单元，导致求解成本急剧升高，通常将这些无关大局的特征简化处理，此外，在导入模型时，有些几何信息会出现丢失，错位等现象，如不进行几何清理，将导致求解精度变差，因此改正导入模型时出现的错位，消除不必要的结构特征，对提高网格质量及求解精度是很重要的一个环节。几何清理原则：部件中装配的重要性特征相对于分析关键区域的位置特征的尺寸与网格平均尺寸关系2.2hypermesh几何清理可读取多种CAD格式的文件2.2hypermesh几何清理获取中性面方法一：直接通过midsurface功能提取中性面方法二：通过offsetsurface转化中性面优化拓扑关系（几何清理）：就是优化面与面之间的连接关系，修复错误的几何关系，还原几何数据到零件的实际状态，为后续网格划分做铺垫2.2hypermesh几何清理2.2hypermesh几何清理2.2hypermesh几何清理2.3hypermesh网格划分由实际结构生成有限元个单元，即结构离散，离散的过程就叫网格划分。网格分为以下几种：1D单元：主要应用rigid单元，可模拟螺栓连接等2D单元：即壳单元，也是最常用的单元，有三角形和四边形两种，一般用于模拟薄壁类零件3D单元：即实体单元，主要用于反映体积大，厚度大的零件1D2D3D2.3hypermesh网格划分网格划分，通常采用automesh功能：1.elems:对已有网格进行重新划分（网格已存在）2.surfs:对surface进行网格划分，即在几何清理基础之上2.3hypermesh网格划分通过改变节点密度和网格类型调整网格质量2.3hypermesh网格划分网格划分完成后，通过qualityindex进行网格质量检查，可通过调整相关项...
