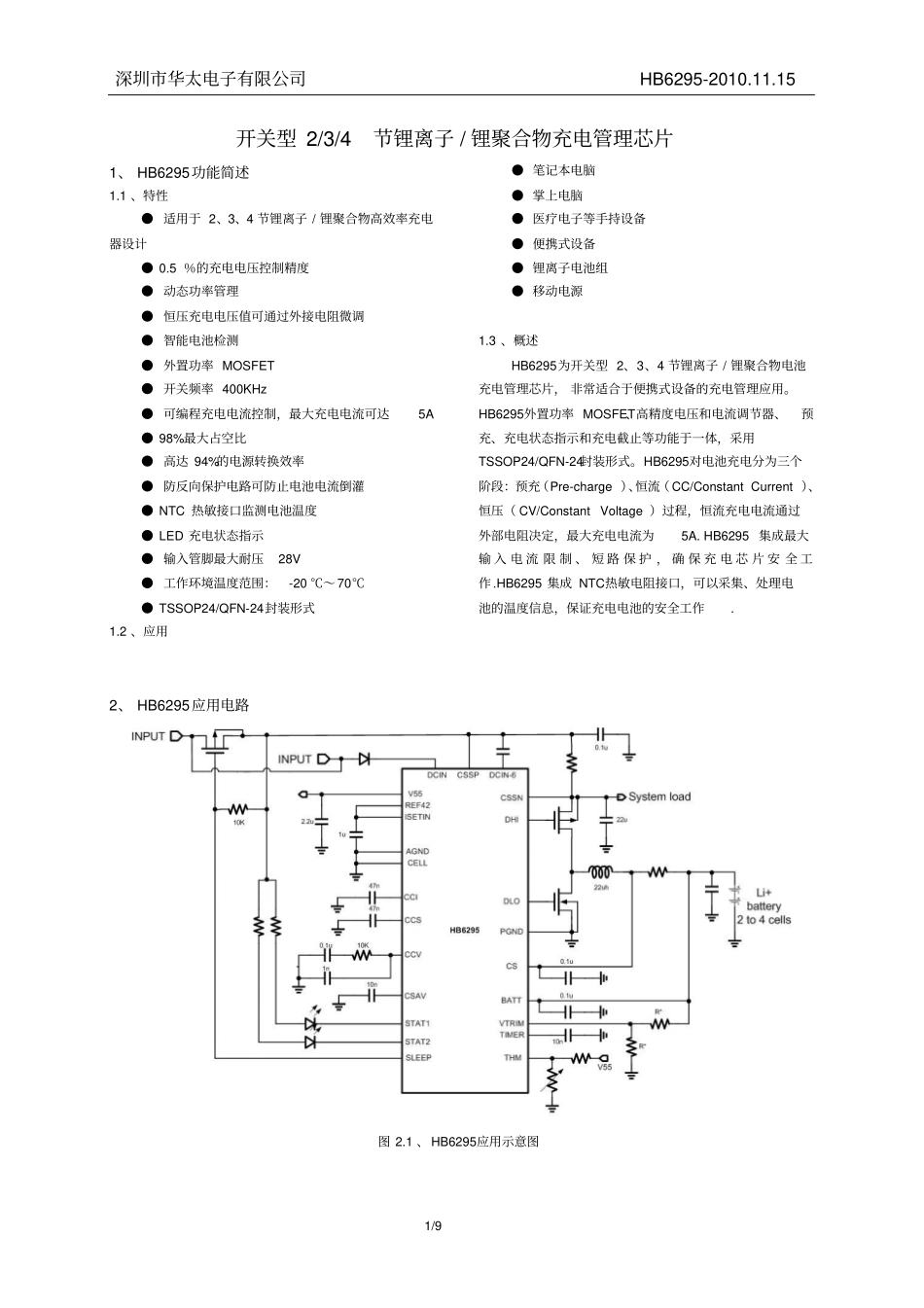

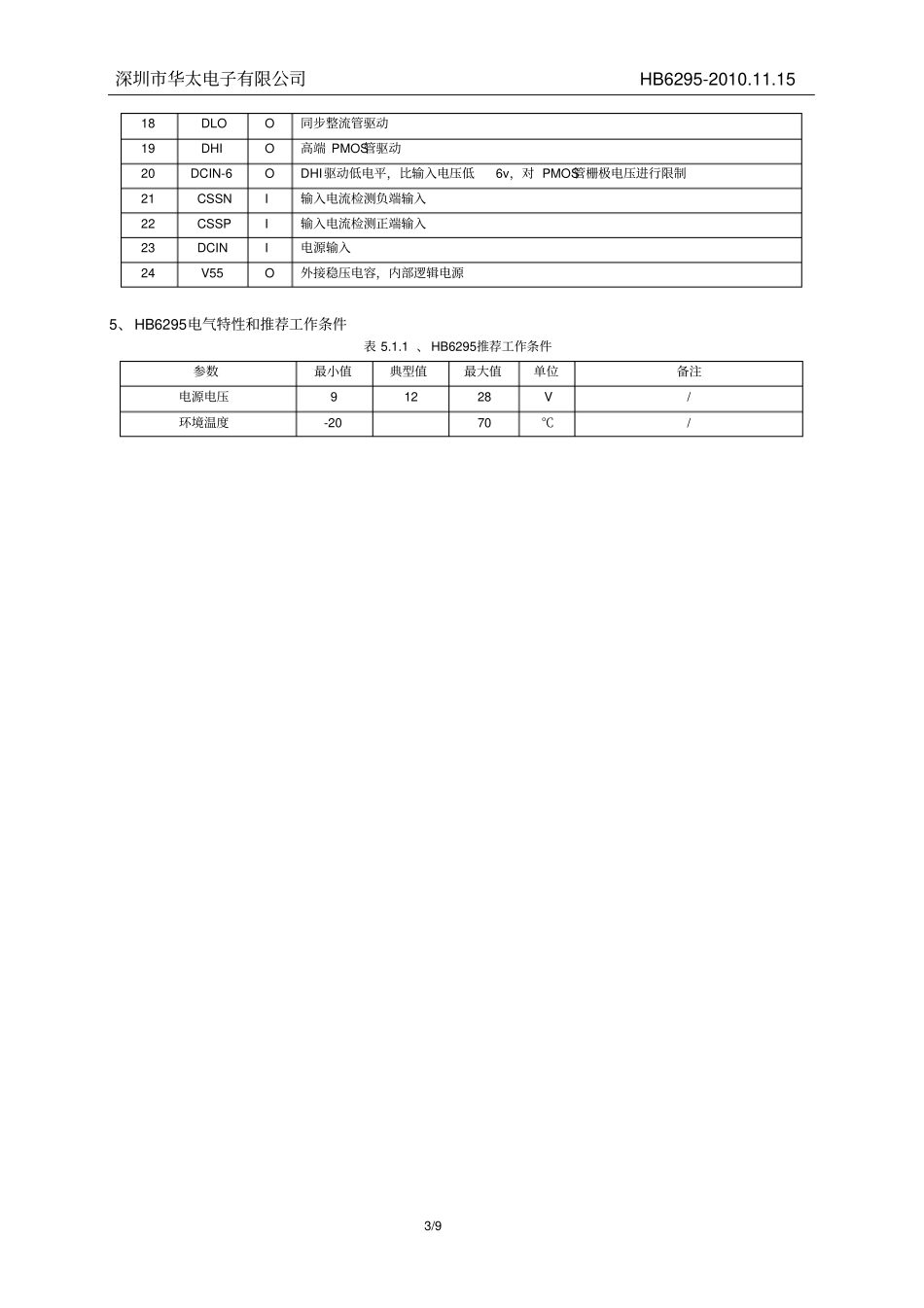

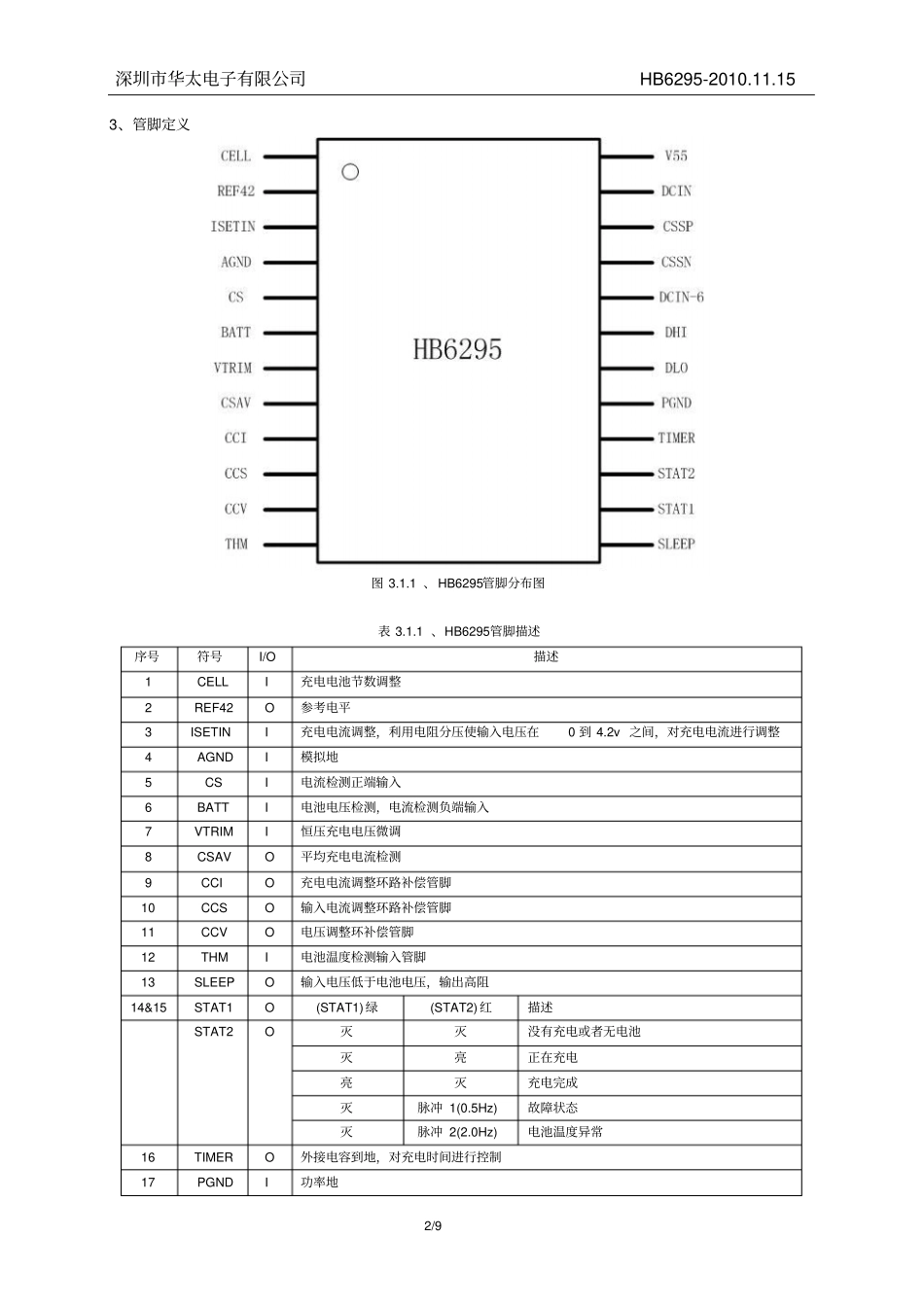

深圳市华太电子有限公司 HB6295-2010.11.151/9 开关型 2/3/4节锂离子 / 锂聚合物充电管理芯片1、 HB6295功能简述1.1 、特性● 适用于 2、3、4 节锂离子 / 锂聚合物高效率充电器设计● 0.5 ％的充电电压控制精度● 动态功率管理● 恒压充电电压值可通过外接电阻微调● 智能电池检测● 外置功率 MOSFET ● 开关频率 400KHz ● 可编程充电电流控制，最大充电电流可达5A ● 98%最大占空比● 高达 94%的电源转换效率● 防反向保护电路可防止电池电流倒灌● NTC 热敏接口监测电池温度● LED 充电状态指示● 输入管脚最大耐压28V ● 工作环境温度范围：-20 ℃～ 70℃● TSSOP24/QFN-24封装形式1.2 、应用● 笔记本电脑● 掌上电脑● 医疗电子等手持设备● 便携式设备● 锂离子电池组● 移动电源1.3 、概述HB6295为开关型 2、3、4 节锂离子 / 锂聚合物电池充电管理芯片， 非常适合于便携式设备的充电管理应用。HB6295外置功率 MOSFET、高精度电压和电流调节器、预充、充电状态指示和充电截止等功能于一体，采用TSSOP24/QFN-24封装形式。HB6295对电池充电分为三个阶段：预充（Pre-charge ）、恒流（ CC/Constant Current ）、恒压（ CV/Constant Voltage ）过程，恒流充电电流通过外部电阻决定，最大充电电流为5A. HB6295 集成最大输 入 电 流 限 制 、 短 路 保 护 ， 确 保 充 电 芯 片 安 全 工作 .HB6295 集成 NTC热敏电阻接口，可以采集、处理电池的温度信息，保证充电电池的安全工作.2、 HB6295应用电路图 2.1 、 HB6295应用示意图深圳市华太电子有限公司 HB6295-2010.11.152/9 3、管脚定义图 3.1.1 、 HB6295管脚分布图表 3.1.1 、HB6295管脚描述序号符号I/O 描述1 CELL I 充电电池节数调整2 REF42 O 参考电平3 ISETIN I 充电电流调整，利用电阻分压使输入电压在0 到 4.2v 之间，对充电电流进行调整4 AGND I 模拟地5 CS I 电流检测正端输入6 BATT I 电池电压检测，电流检测负端输入7 VTRIM I 恒压充电电压微调8 CSAV O 平均充电电流检测9 CCI O 充电电流调整环路补偿管脚10 CCS O 输入电流调整环路补偿管脚11 CCV O 电压调整环补偿管脚12 THM I 电池温度检测输入管脚13 SLEEP O 输入电压低于电池电压，输出高阻14&15 STAT1 O (STAT1)绿(STAT2)红描述STAT2 O 灭灭没有充电或者无电池灭亮正在充电...
