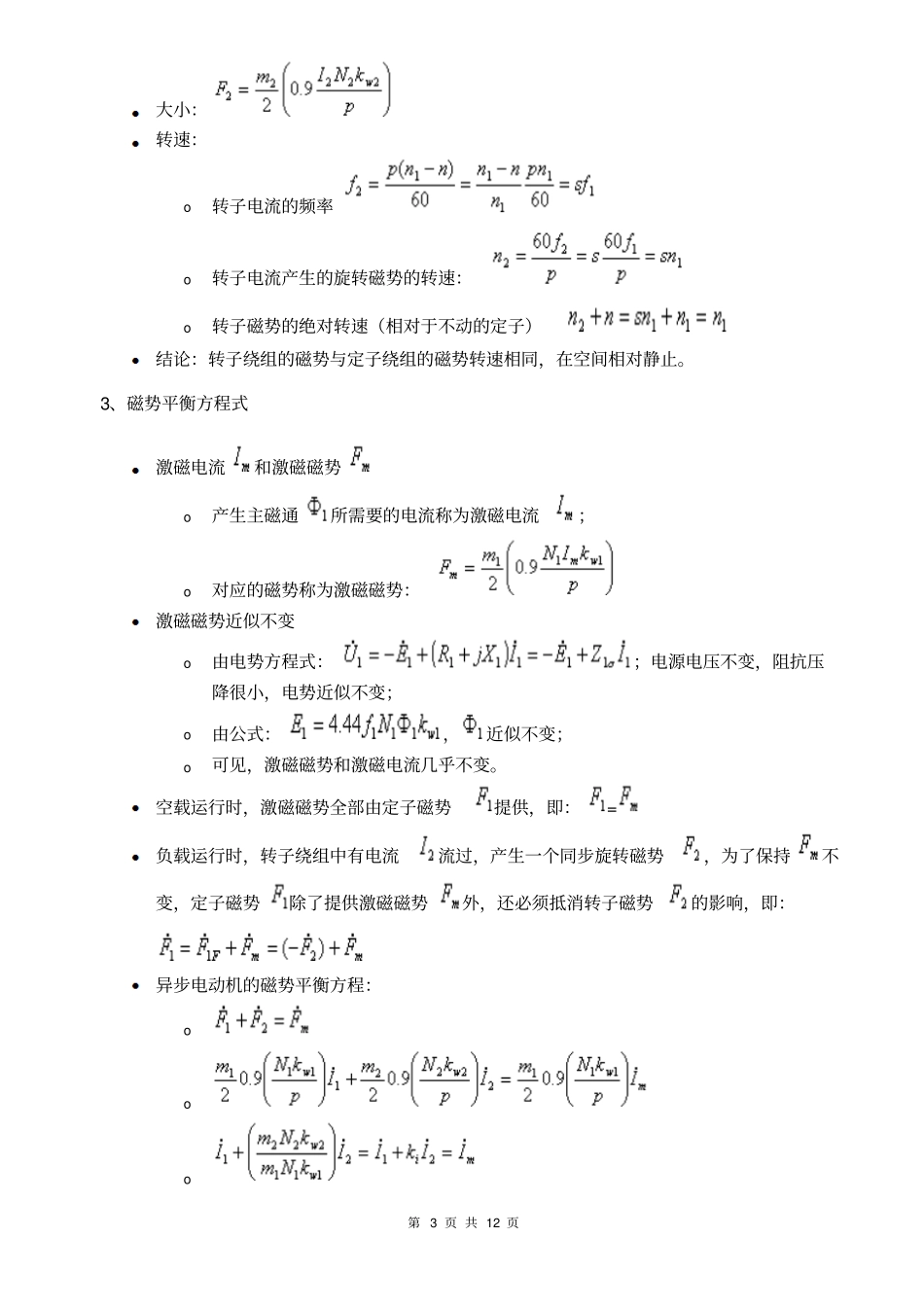

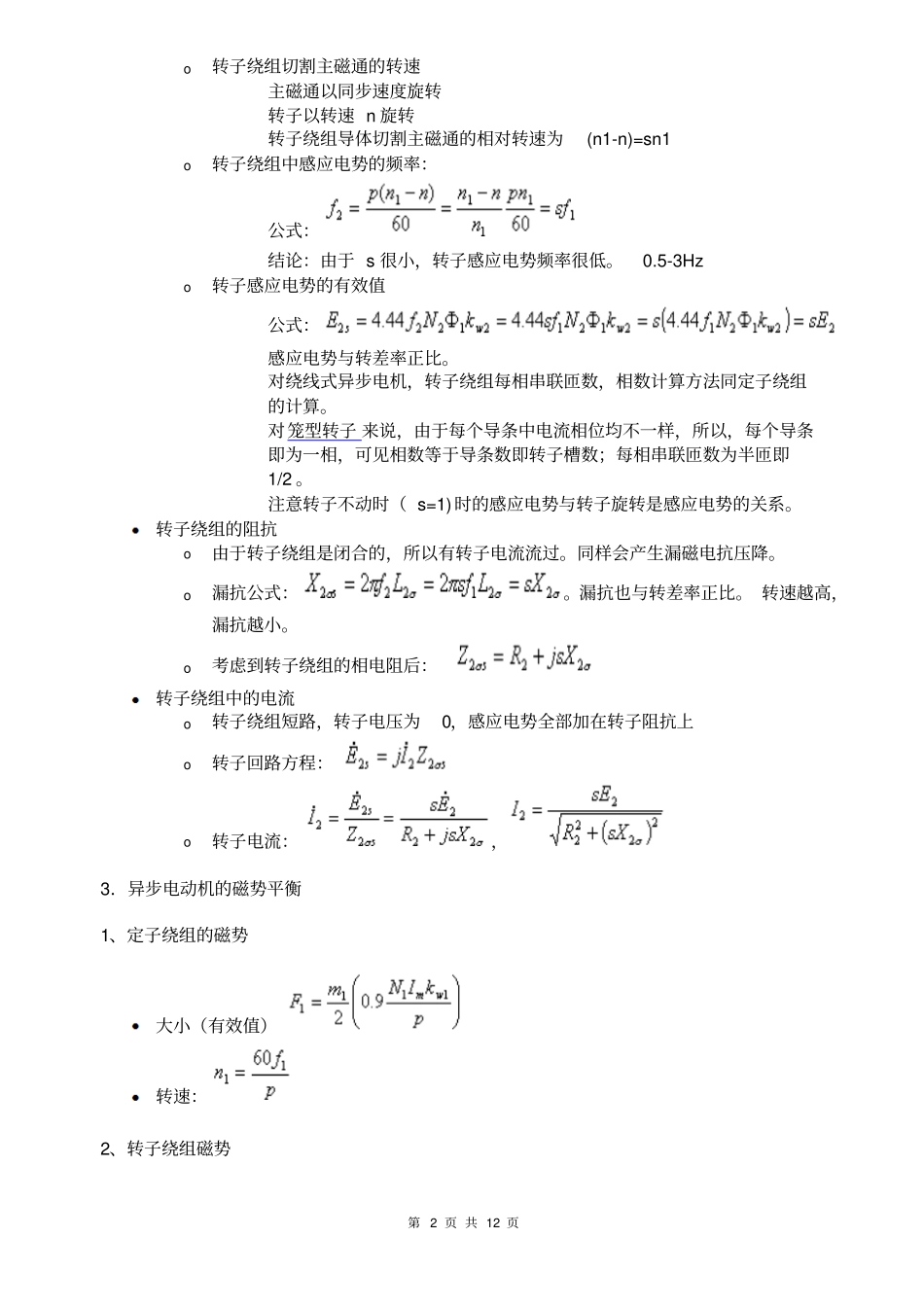

第 1 页 共 12 页异步电机分析第一节异步电动机的工作原理1．、转差，转差率（为什么叫异步电动机？）切割磁力线是产生转子感应电流和电磁转矩的必要条件。转子必须与旋转磁场保持一定的速度差，才可能切割磁力线。旋转磁场的转速用n1 表示，称为同步转速；转子的实际转速用n 表示，转差 Δ n=n1-n。转差率：转差率是异步电动机的一个基本变量，在分析异步电动机运行时有着重要的地位。o起动瞬间， n = 0,s=1 o理想空载运行时： n=n1,s=0 o作为电动机运行时， s 的范围在 0---1之间。o转差率一般很小，如s = 0.03 。o制动运行时，电磁转矩方向与转速方向相反，即n1 与 n 反向， s>1 o发电运行时， n 高于同步转速 n1,s<0. 根据转差率可以区分异步电动机运行状态：2．电势平衡方程式1、定子绕组电势平衡方程式定子绕组接到交流电源上，与电源电压相平衡的电势（压降）包括：主电势（感应电势）：o定子绕组通入三相对称交流电流时，将会产生旋转的主磁通，同时被定子绕组和转子绕组切割，并在其中产生感应电势。o定子绕组感应电势的有效值：漏磁电势（漏抗压降）o定子漏磁通：仅与定子绕组相匝链。o漏抗压将：电阻压降：定子电势平衡方程式：2、转子绕组的电势及电流转子绕组的感应电势第 2 页 共 12 页o转子绕组切割主磁通的转速主磁通以同步速度旋转转子以转速 n 旋转转子绕组导体切割主磁通的相对转速为(n1-n)=sn1 o转子绕组中感应电势的频率：公式：结论：由于 s 很小，转子感应电势频率很低。0.5-3Hz o转子感应电势的有效值公式：感应电势与转差率正比。对绕线式异步电机，转子绕组每相串联匝数，相数计算方法同定子绕组的计算。对笼型转子 来说，由于每个导条中电流相位均不一样，所以，每个导条即为一相，可见相数等于导条数即转子槽数；每相串联匝数为半匝即1/2 。注意转子不动时（ s=1)时的感应电势与转子旋转是感应电势的关系。转子绕组的阻抗o由于转子绕组是闭合的，所以有转子电流流过。同样会产生漏磁电抗压降。o漏抗公式：。漏抗也与转差率正比。 转速越高，漏抗越小。o考虑到转子绕组的相电阻后：转子绕组中的电流o转子绕组短路，转子电压为0，感应电势全部加在转子阻抗上o转子回路方程：o转子电流：，3．异步电动机的磁势平衡1、定子绕组的磁势大小（有效值）转速：2、转子绕组磁势第 3 页 共 12 页大小：转速：o转子电流的频率o转子电流产生的旋转磁势的转速：o转子磁势的绝对转...
