弦振动试验报告VIP免费

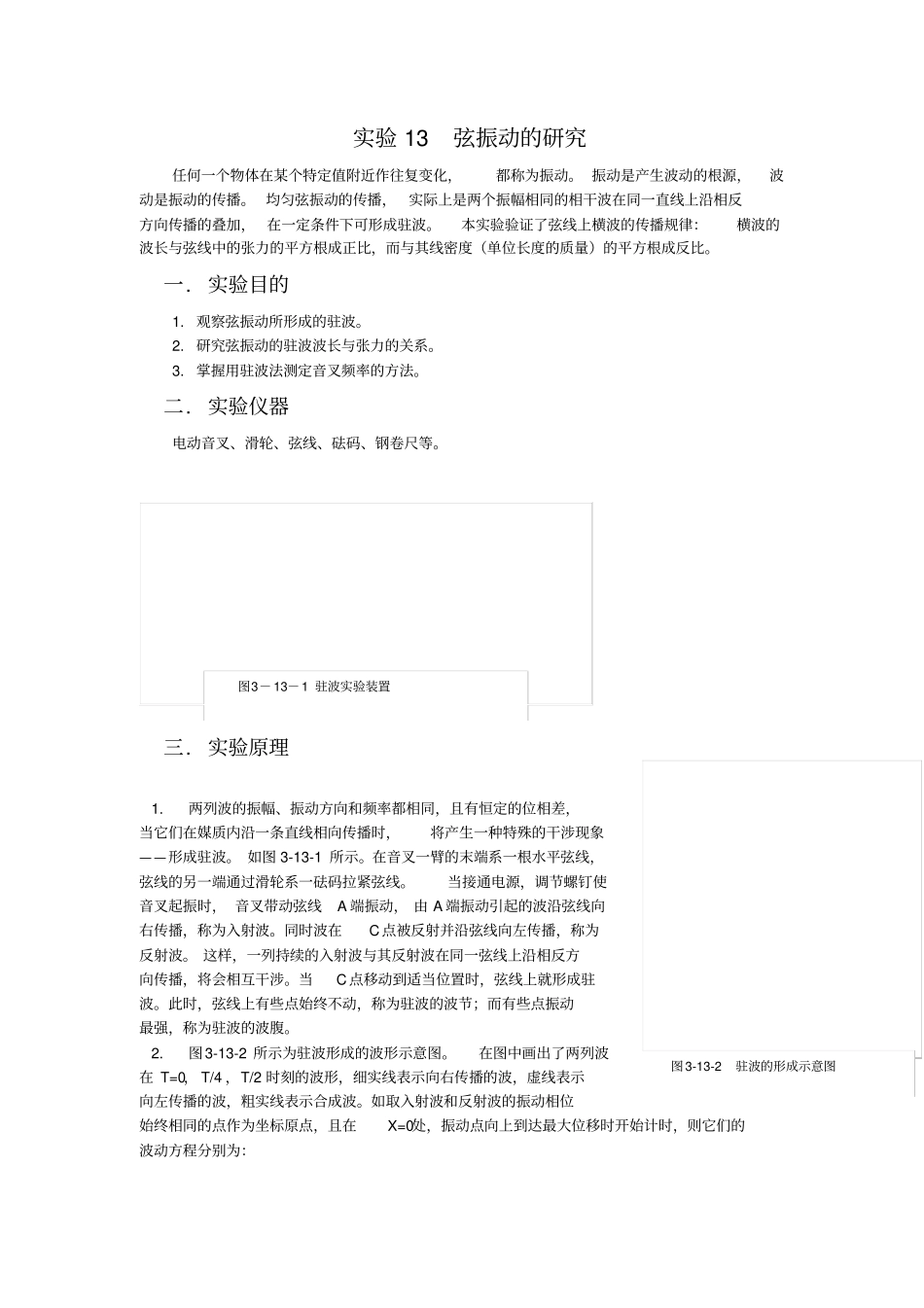

弦振动试验报告_第1页
1/4

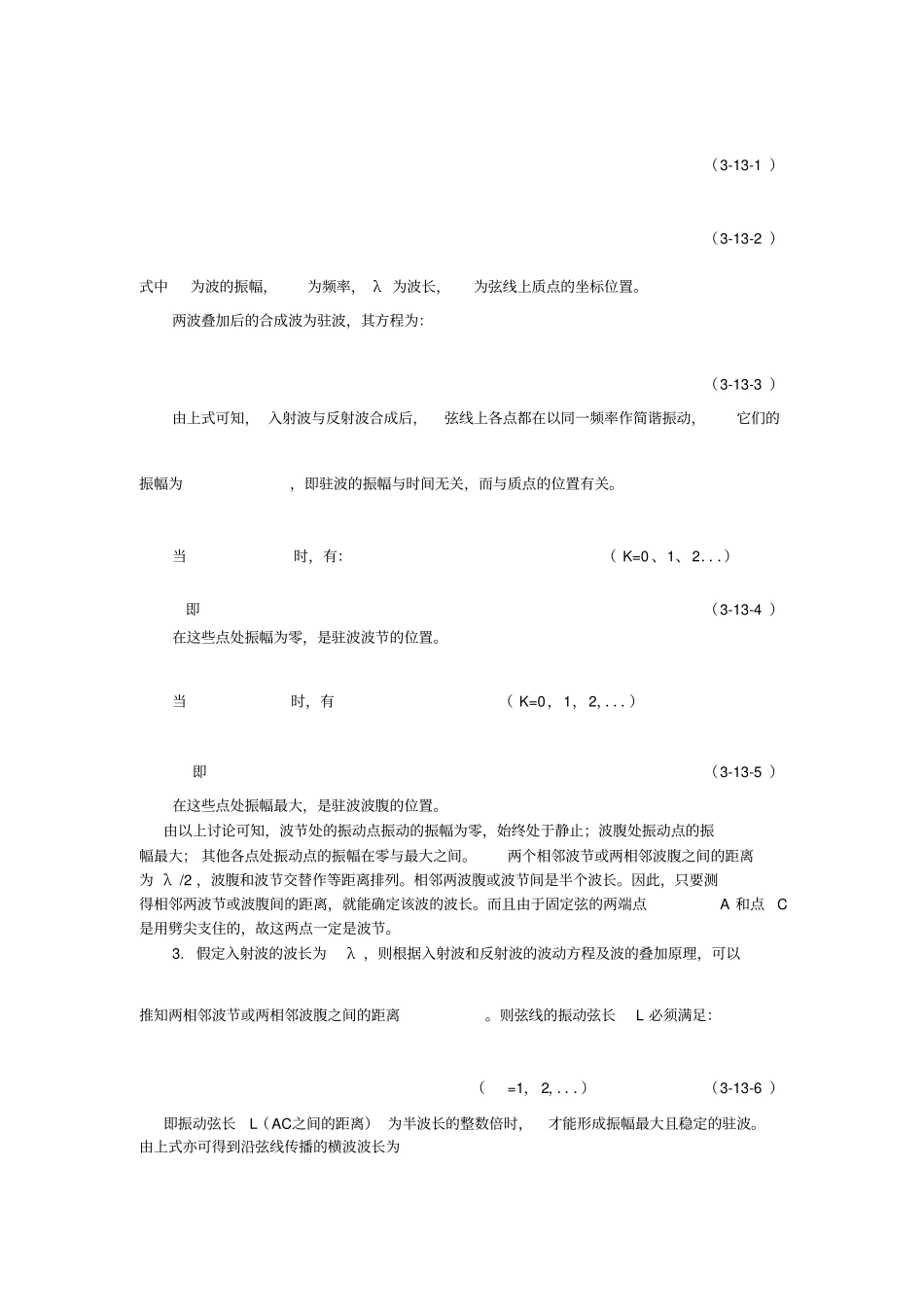

弦振动试验报告_第2页
2/4

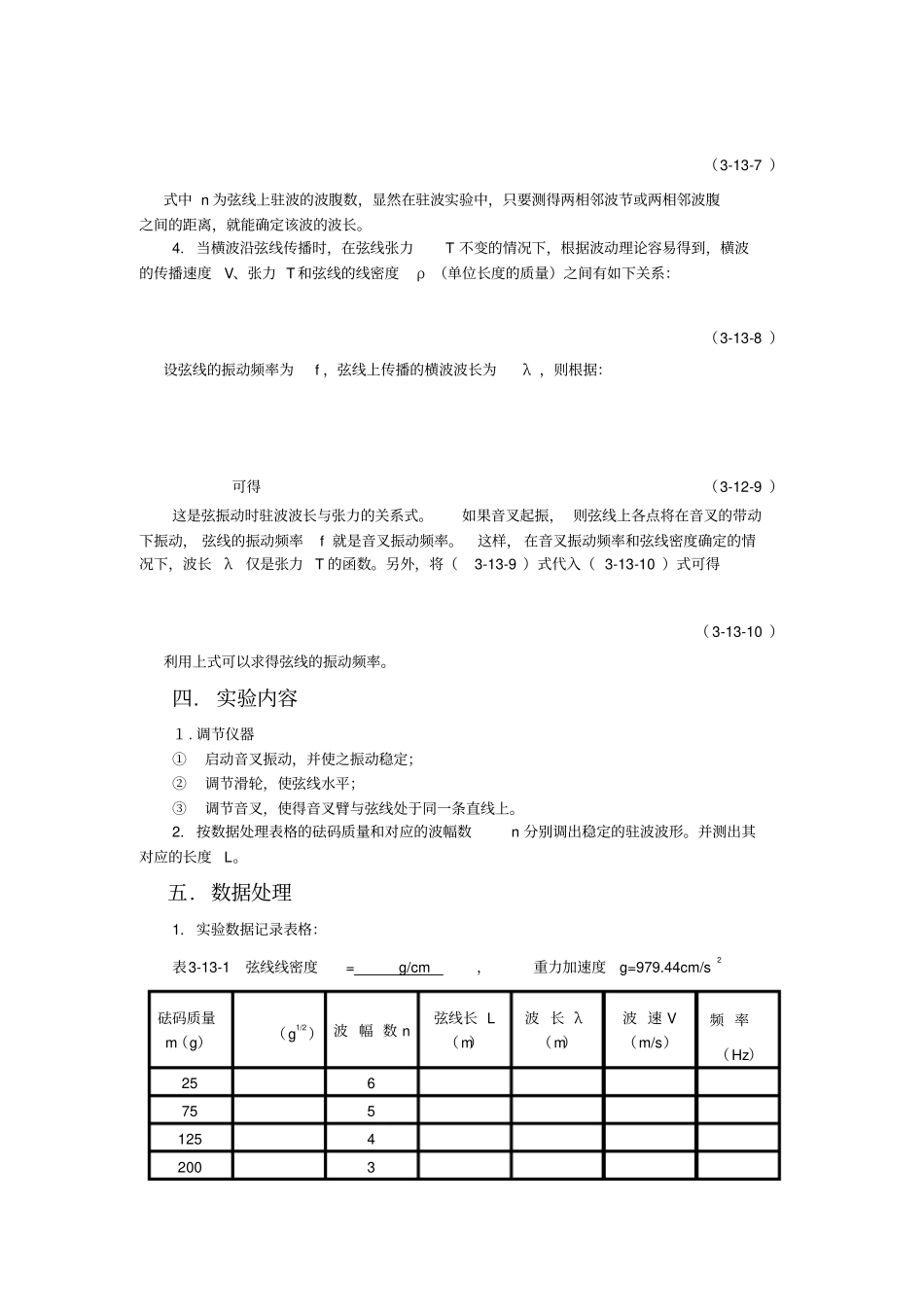

弦振动试验报告_第3页
3/4
图 3-13-2驻波的形成示意图实验 13 弦振动的研究任何一个物体在某个特定值附近作往复变化,都称为振动。 振动是产生波动的根源,波动是振动的传播。 均匀弦振动的传播,实际上是两个振幅相同的相干波在同一直线上沿相反方向传播的叠加, 在一定条件下可形成驻波。本实验验证了弦线上横波的传播规律:横波的波长与弦线中的张力的平方根成正比,而与其线密度(单位长度的质量)的平方根成反比。一. 实验目的1. 观察弦振动所形成的驻波。2. 研究弦振动的驻波波长与张力的关系。3. 掌握用驻波法测定音叉频率的方法。二. 实验仪器电动音叉、滑轮、弦线、砝码、钢卷尺等。三. 实验原理 1. 两列波的振幅、振动方向和频率都相同,且有恒定的位相差,当它们在媒质内沿一条直线相向传播时,将产生一种特殊的干涉现象——形成驻波。 如图 3-13-1 所示。在音叉一臂的末端系一根水平弦线,弦线的另一端通过滑轮系一砝码拉紧弦线。当接通电源,调节螺钉使音叉起振时, 音叉带动弦线A 端振动, 由 A 端振动引起的波沿弦线向右传播,称为入射波。同时波在C点被反射并沿弦线向左传播,称为反射波。 这样,一列持续的入射波与其反射波在同一弦线上沿相反方向传播,将会相互干涉。当C点移动到适当位置时,弦线上就形成驻波。此时,弦线上有些点始终不动,称为驻波的波节;而有些点振动最强,称为驻波的波腹。 2. 图3-13-2 所示为驻波形成的波形示意图。在图中画出了两列波在 T=0, T/4 ,T/2 时刻的波形,细实线表示向右传播的波,虚线表示向左传播的波,粗实线表示合成波。如取入射波和反射波的振动相位始终相同的点作为坐标原点,且在X=0处,振动点向上到达最大位移时开始计时,则它们的波动方程分别为:图3- 13- 1 驻波实验装置(3-13-1 )(3-13-2 )式中为波的振幅,为频率, λ 为波长,为弦线上质点的坐标位置。两波叠加后的合成波为驻波,其方程为:(3-13-3 )由上式可知, 入射波与反射波合成后,弦线上各点都在以同一频率作简谐振动,它们的振幅为,即驻波的振幅与时间无关,而与质点的位置有关。当时,有:( K=0 、1、2...)即(3-13-4 )在这些点处振幅为零,是驻波波节的位置。当时,有( K=0,1,2,...)即(3-13-5 )在这些点处振幅最大,是驻波波腹的位置。由以上讨论可知,波节处的振动点振动的振幅为零,始终处于静止;波腹处振动点的振幅最大; 其他各点处振动点的振幅在零与最大之间。两...
