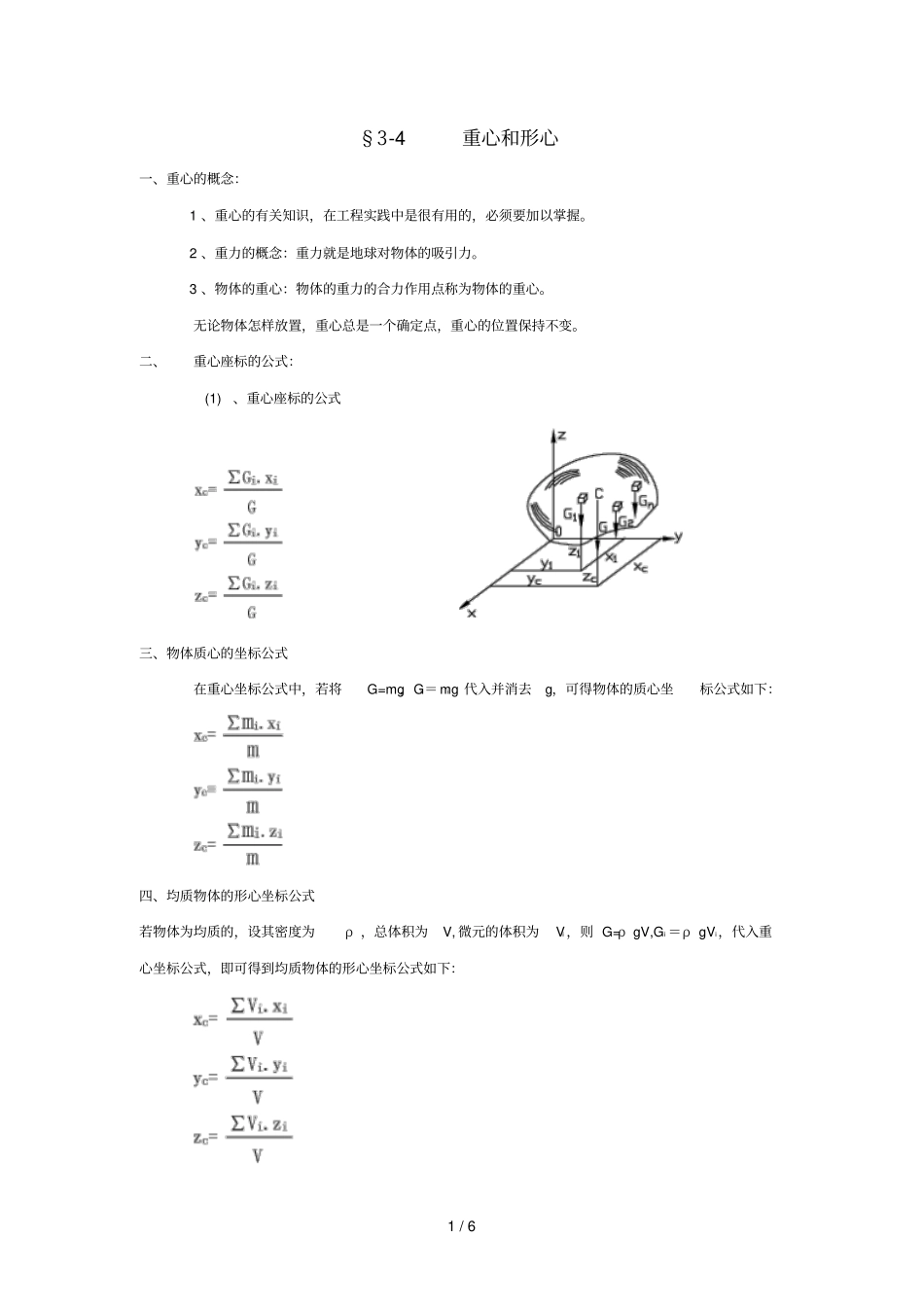

1 / 6 §3-4 重心和形心一、重心的概念： 1 、重心的有关知识，在工程实践中是很有用的，必须要加以掌握。 2 、重力的概念：重力就是地球对物体的吸引力。 3 、物体的重心：物体的重力的合力作用点称为物体的重心。无论物体怎样放置，重心总是一个确定点，重心的位置保持不变。二、重心座标的公式： (1)、重心座标的公式三、物体质心的坐标公式在重心坐标公式中，若将G=mg，Gi ＝mi g 代入并消去g，可得物体的质心坐标公式如下：四、均质物体的形心坐标公式若物体为均质的，设其密度为ρ ，总体积为V, 微元的体积为Vi ，则 G=ρ gV,Gi ＝ρ gVi，代入重心坐标公式，即可得到均质物体的形心坐标公式如下：2 / 6 式中 V=∑Vi 。在均质重力场中，均质物体的重心、质心和形心的位置重合。五、均质等厚薄板的重心（平面组合图形形心）公式：令式中的 ∑Ai.xi＝A.x c＝Sy；∑Ai.yi＝A.y c＝ Sx则 Sy、 Sx 分别称为平面图形对y 轴和 x 轴的静矩或截面一次矩。六、物体重心位置的求法工程中，几种常见的求物体重心的方法简介如下：1、对称法凡是具有对称面、对称轴或对称中心的简单形状的均质物体，其重心一定在它的对称面、对称轴和对称中心上。对称法求重心的应用见下图。2、试验法对于形状复杂，不便于利用公式计算的物体，常用试验法确定其重心位置，常用的试验法有悬挂法和称重法。（1）、悬挂法利用二力平衡公理，将物体用绳悬挂两次，重心必定在两次绳延长线的交点上。悬挂法确定物体的重心方法见图 ( 2）、称重法对于体积庞大或形状复杂的零件以及由许多构件所组成的机械，常用称重法来测定3 / 6 其重心的位置。例如，用称重法来测定连杆重心位置。如图。设连杆的重力为G ,重心C 点与连杆左端的点相距为Xc ，量出两支点的距离L ，由磅秤读出 B 端的约束力FB,则由∑MA(F)=0 F B.L －G.x c＝0xc＝FB.L/G(3)、分割法：工程中的零部件往往是由几个简单基本图形组合而成的，在计算它们的形心时，可先将其分割为几块基本图形，利用查表法查出每块图形的形心位置与面积，然后利用形心计算公式求出整体的形心位置。此法称为分割法。下面是平面图形的形心坐标公式：(4) 、负面积法：仍然用分割法的公式，只不过去掉部分的面积用负值。 3 、查表法在工程手册中，可以查出常用的基本几何形体的形心位置计算公式。下面列出了几个常用的图形的形心位置计算公式和面积公式。4 / 6 四、求平面图形的形心...
