循环彩灯课程设计VIP免费

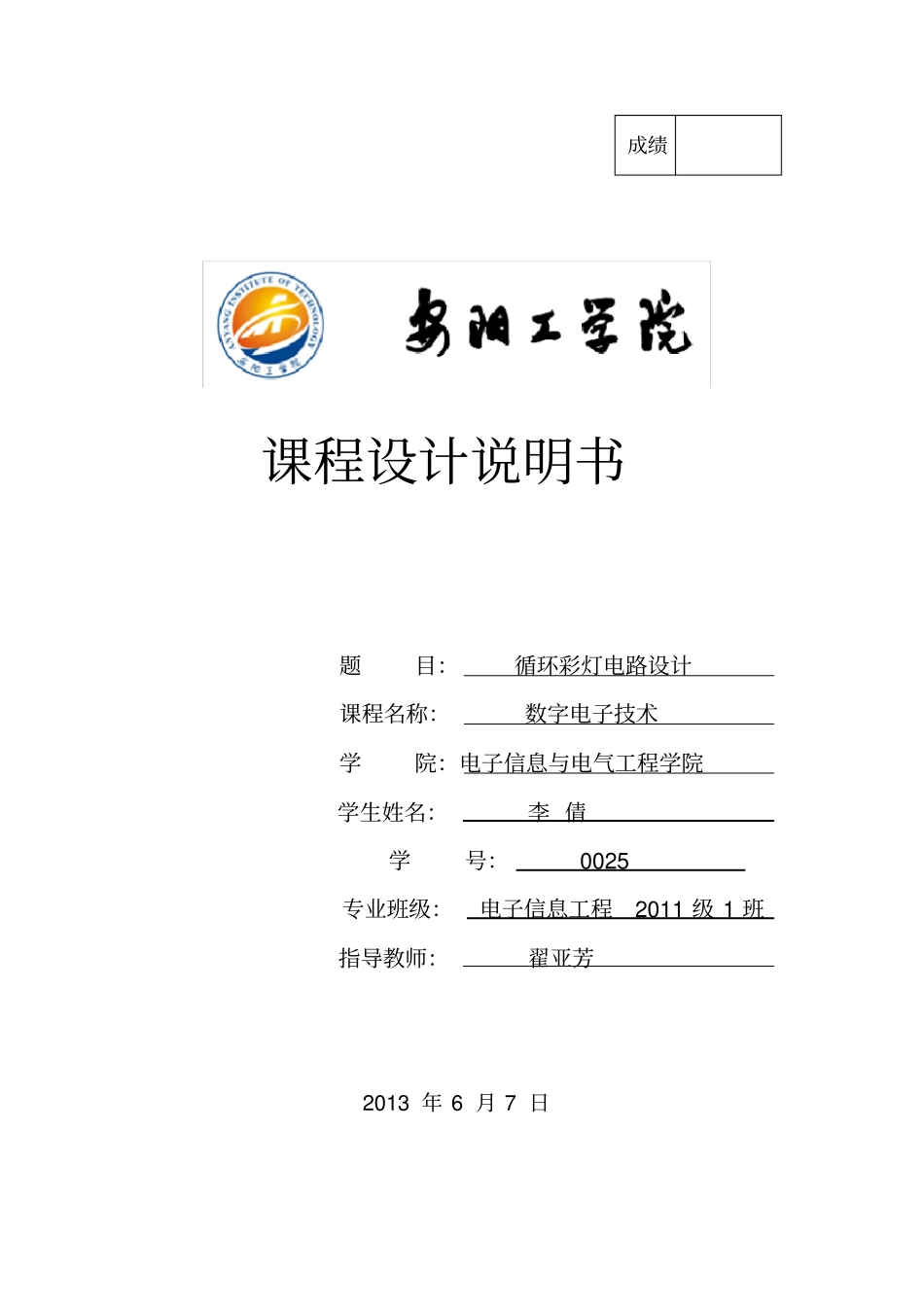

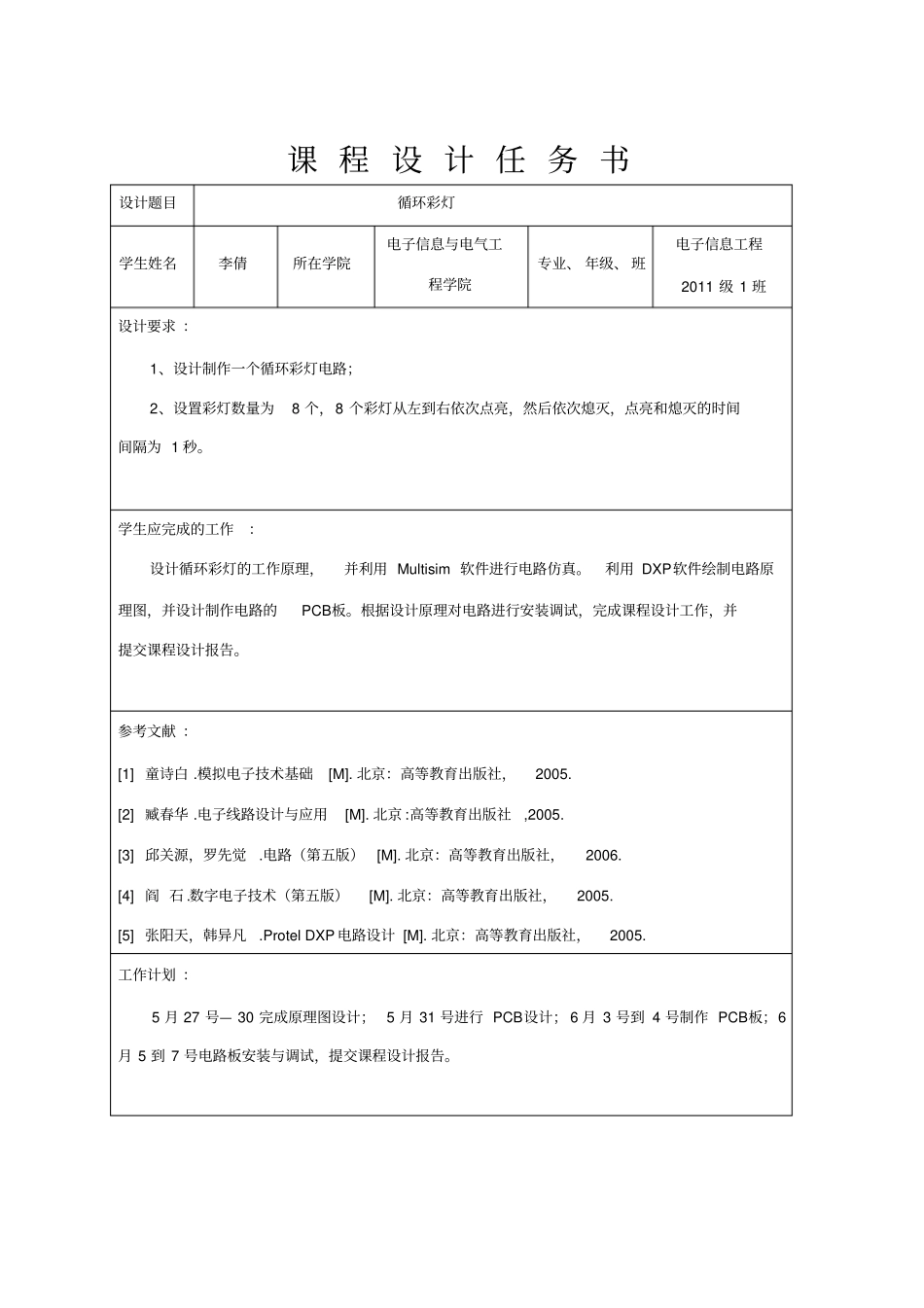

课程设计说明书题目：循环彩灯电路设计课程名称：数字电子技术学院：电子信息与电气工程学院学生姓名：李 倩学号：0025 专业班级：电子信息工程2011 级 1 班指导教师：翟亚芳2013 年 6 月 7 日成绩课 程 设 计 任 务 书设计题目循环彩灯学生姓名李倩所在学院电子信息与电气工程学院专业、 年级、 班电子信息工程2011 级 1 班设计要求 ：1、设计制作一个循环彩灯电路；2、设置彩灯数量为8 个，8 个彩灯从左到右依次点亮，然后依次熄灭，点亮和熄灭的时间间隔为 1 秒。学生应完成的工作：设计循环彩灯的工作原理，并利用 Multisim 软件进行电路仿真。利用 DXP软件绘制电路原理图，并设计制作电路的PCB板。根据设计原理对电路进行安装调试，完成课程设计工作，并提交课程设计报告。参考文献 ：[1] 童诗白 .模拟电子技术基础[M]. 北京：高等教育出版社，2005. [2] 臧春华 .电子线路设计与应用[M]. 北京 :高等教育出版社,2005.[3] 邱关源，罗先觉.电路（第五版）[M]. 北京：高等教育出版社，2006.[4] 阎 石 .数字电子技术（第五版）[M]. 北京：高等教育出版社，2005.[5] 张阳天，韩异凡.Protel DXP 电路设计 [M]. 北京：高等教育出版社，2005.工作计划 ：5 月 27 号— 30 完成原理图设计； 5 月 31 号进行 PCB设计； 6 月 3 号到 4 号制作 PCB板；6月 5 到 7 号电路板安装与调试，提交课程设计报告。任务下达时期：2013 年 5 月 27 日任务完成时期：2013 年 6 月 7 日指导教师（签名） ：学生（签名） ：循环彩灯摘要： 设计制作了一个循环彩灯控制电路，该电路可以控制8 个彩灯从左到右依次点亮，然后依次熄灭，点亮和熄灭的时间间隔为1 秒。电路主要由 555 定时器、同步十六进制加法计数器74LS161和 8 位串行输入、并行输出移位寄存器74LS164以及 2 输入端 4 与非门 74LS00组成。 555 定时器可以产生振荡周期为1 秒的时钟信号； 74LS161对时钟信号进行加法计数；74LS00对 74LS161产生的信号进行取反， 74LS164对 74LS00输出的信号移位寄存输出并驱动对应的发光二极管工作，使其可以达到可以依次点亮依次熄灭的目的。关键词： 555 定时器；加法计数器；反相器；移位寄存器；目录1. 设计背景⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯1了 解 数 字 电 路 系 统 和 数 字 电 路 的 定 义 和 组 成 ⋯ ⋯ ⋯...
