【PCBA外观检验标准】VIP免费

【PCBA外观检验标准】_第1页
1/28
【PCBA外观检验标准】_第2页
2/28

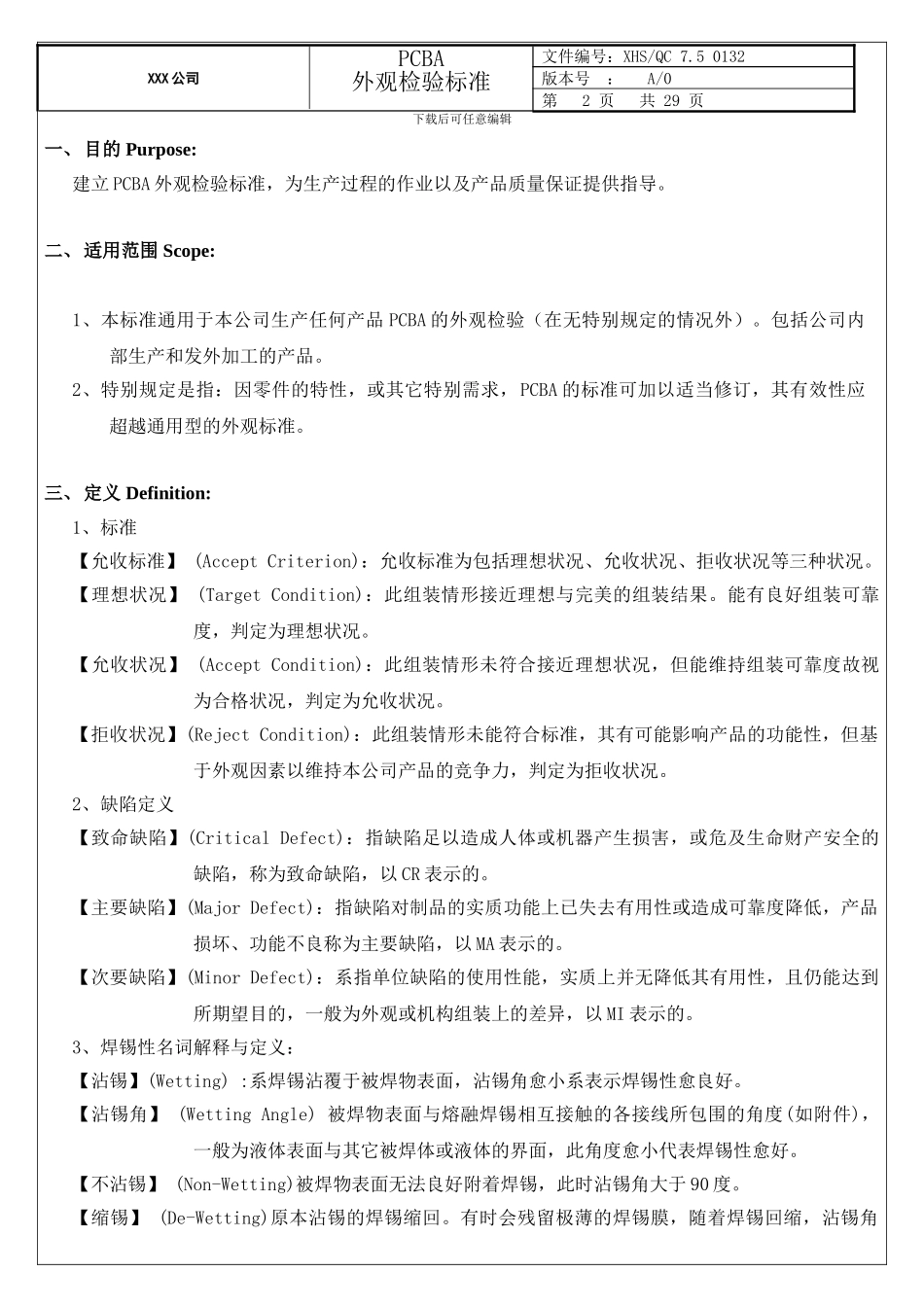

【PCBA外观检验标准】_第3页
3/28
XXXXXXX 有限公司XXXXXX electron detecting technology co.,ltdPCBA 外观检验标准编 制: 审 核: 批 准: 分发号: 年 月 日 发布 年 月 日 实施修 订 履 历序 号修 订 详 情修 订 人修订日期1首次发行罗海军XXX 公司PCBA外观检验标准文件编号:XHS/QC 7.5 0132版本号 : A/0第 1 页 共 29 页下载后可任意编辑分 发 清 单持有部门数量分发号持有部门数量分发号生产部01市场部07品质部02销售部08采购部03技术服务部09研发部04人事部10测试部05行政部11总工办06财务部12XXX 公司PCBA外观检验标准文件编号:XHS/QC 7.5 0132版本号 : A/0第 2 页 共 29 页下载后可任意编辑一、目的 Purpose:建立 PCBA 外观检验标准,为生产过程的作业以及产品质量保证提供指导。二、适用范围 Scope:1、本标准通用于本公司生产任何产品 PCBA 的外观检验(在无特别规定的情况外)。包括公司内部生产和发外加工的产品。2、特别规定是指:因零件的特性,或其它特别需求,PCBA 的标准可加以适当修订,其有效性应超越通用型的外观标准。三、定义 Definition:1、标准【允收标准】 (Accept Criterion):允收标准为包括理想状况、允收状况、拒收状况等三种状况。【理想状况】 (Target Condition):此组装情形接近理想与完美的组装结果。能有良好组装可靠度,判定为理想状况。【允收状况】 (Accept Condition):此组装情形未符合接近理想状况,但能维持组装可靠度故视为合格状况,判定为允收状况。【拒收状况】(Reject Condition):此组装情形未能符合标准,其有可能影响产品的功能性,但基于外观因素以维持本公司产品的竞争力,判定为拒收状况。2、缺陷定义【致命缺陷】(Critical Defect):指缺陷足以造成人体或机器产生损害,或危及生命财产安全的缺陷,称为致命缺陷,以 CR 表示的。【主要缺陷】(Major Defect):指缺陷对制品的实质功能上已失去有用性或造成可靠度降低,产品损坏、功能不良称为主要缺陷,以 MA 表示的。【次要缺陷】(Minor Defect):系指单位缺陷的使用性能,实质上并无降低其有用性,且仍能达到所期望目的,一般为外观或机构组装上的差异,以 MI 表示的。3、焊锡性名词解释与定义:【沾锡】(Wetting) :系焊锡沾覆于被焊物表面,沾锡角愈小系表示焊锡性愈良好。【沾锡角】 (Wetting Angle) 被焊物表面与熔融焊锡相互接触的各接线所包围的角度(如附件),一般为液体表面与...
