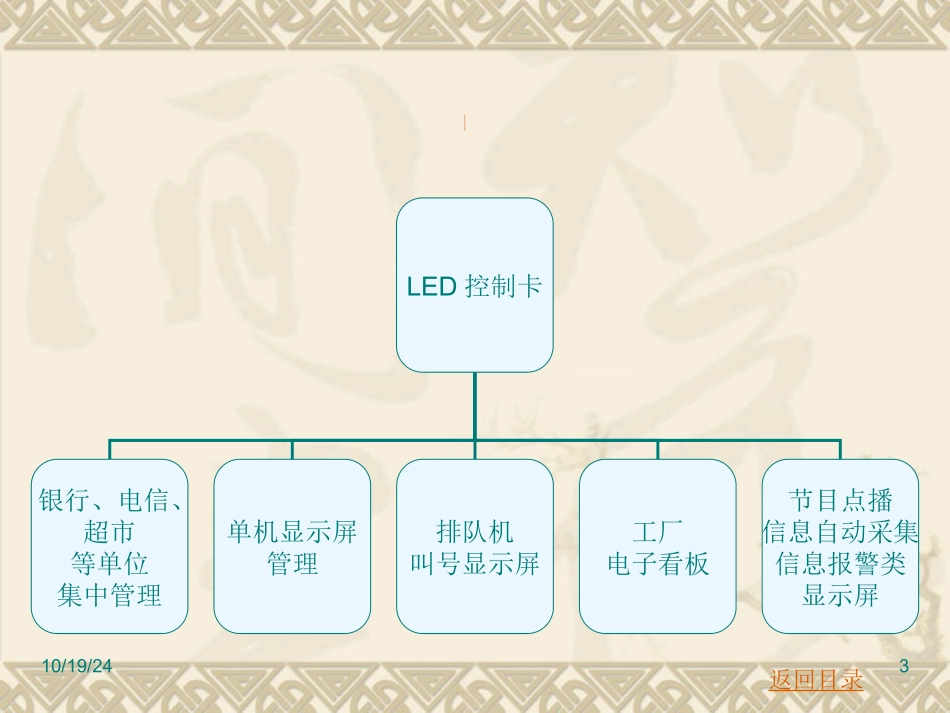

10/19/241QYLED控制卡培训课程10/19/242目录控制卡的使用场合范围控制卡的功能特点控制卡超大字库介绍控制卡自动排版功能介绍控制卡网络集中管理介绍控制卡的单机功能介绍控制卡排队机功能介绍控制卡的实时采集功能介绍控制卡点播功能介绍硬件接口、接线方法、参数设置常见故障判断10/19/243控制卡的使用场合范围LED控制卡银行、电信、超市等单位集中管理单机显示屏管理工厂电子看板排队机叫号显示屏节目点播信息自动采集信息报警类显示屏返回目录10/19/244控制卡的功能特点控制卡最大的特点，也是区别于其它控制卡的最大特点，是：控制卡包含超大国标汉字库。由于有该字库存在，控制卡才能用数据量极小的文本模式替代数据量极大的图形模式，实现稳定的显示屏集中管理、排队叫号信息显示、工厂采集信息显示等众多功能，在LED异步控制卡领域独树一帜。返回目录10/19/245控制卡的功能特点1支持本地单机软件管理，同时也支持远程服务器的集中统一管理,两者之间可以无缝对接，使得显示屏能灵活显示多个部门的信息。返回目录10/19/246本地信息和远程信息的显示显示屏显示本地信息或远程信息需要用单机软件设定；显示屏只要尺寸参数改变，就默认为全屏显示远程服务器的信息；显示屏可以设定只显示本地信息或只显示远程服务器信息；显示屏可以设定先显示本地信息，再显示远程服务器信息；显示屏可以划分区域，一个区域显示远程服务器信息，其他区域则显示本地信息。容易出错点：不能显示远程服务器信息用单机软件配置区域显示内容时，没有放置“远程服务器卡排版”内容控件，结果显示屏不显示远程服务器信息！返回目录10/19/247控制卡的功能特点2支持文本信息的自动排版。远程服务器端节目编排只需一次完成，编辑文本信息、颜色、字体、字号、显示方式、播放有效期等属性，即可向所有显示屏下发，控制卡接收后，根据本显示屏的尺寸自动排版。返回目录10/19/248控制卡的功能特点3支持排队叫号信息显示。可以任意划分多个区域，每个区域对应一个窗口，该窗口的叫号信息显示在该区域，并且该区域空闲时也可以显示广告信息。返回目录10/19/249控制卡的功能特点4支持外部采集数据。如：温度、湿度、光电计数、存款利率等。外扩展功能丰富。可以连接数据采集板获取数据，也可以从电脑获取实时数据显示。返回目录如下图：所有变化的数据全部可以由外部采集板或电脑上自动获取。10/19/2410控制卡的功能特点5支持任意分区，可设置多个逻辑区域，每个区域可以独立播放。返回目录10/19/2411控制卡的功能特点6支持无灰度图片、动画、表格显示返回目录10/19/2412控制卡的功能特点7支持正计时、倒计时、安全天数、时钟显示返回目录10/19/2413控制卡的功能特点8支持8级亮度调节，可通过软件修改。支持预先设定白天亮度、晚上亮度。支持外加光照度检测模块，自动调节显示屏亮度。返回目录10/19/2414控制卡的功能特点9支持10M/100M网络、串口、485通讯硬件接口。支持无线透明通讯方式：433M微功率无线模块、GPRS/CDMA模块、WIFI无线网络等。返回目录10/19/2415控制卡的功能特点10网络、串口等通讯硬件接口设置智能化（傻瓜化），人机界面友好。在单机软件模式下,只需硬件连接线正确，电脑与控制卡可以自动协商配置，不需要了解网络IP、串口设置，只需要点击“控制卡”搜索按键即可。返回目录10/19/2416返回目录控制卡超大字库介绍控制卡包含超大字库。其中有5种字体：宋体、黑体、楷体、隶书、行书；每种字体有8种字号：12*12、16*16、24*24、32*32、48*48、64*64、80*80、96*96；10/19/2417控制卡文本内容自动排版功能介绍远程服务器或本地电脑发送文本信息给LED显示屏控制卡，控制卡根据该信息所在的区域大小、走字方式决定信息分几行、每行几字、排版左右居中的显示。替代其它控制系统在服务器上为不同尺寸的显示屏分别排版，然后以图形模式下发给不同的控制卡。能够极大减少网络数据发送量，提高发送稳定性；同时使得很多信息显示的二次开发极为简单，具有广泛的应用前景。返回目录10/19/2418控制卡文本内容自动排版特点支持...
