TDS2.0使用指南VIP专享VIP免费

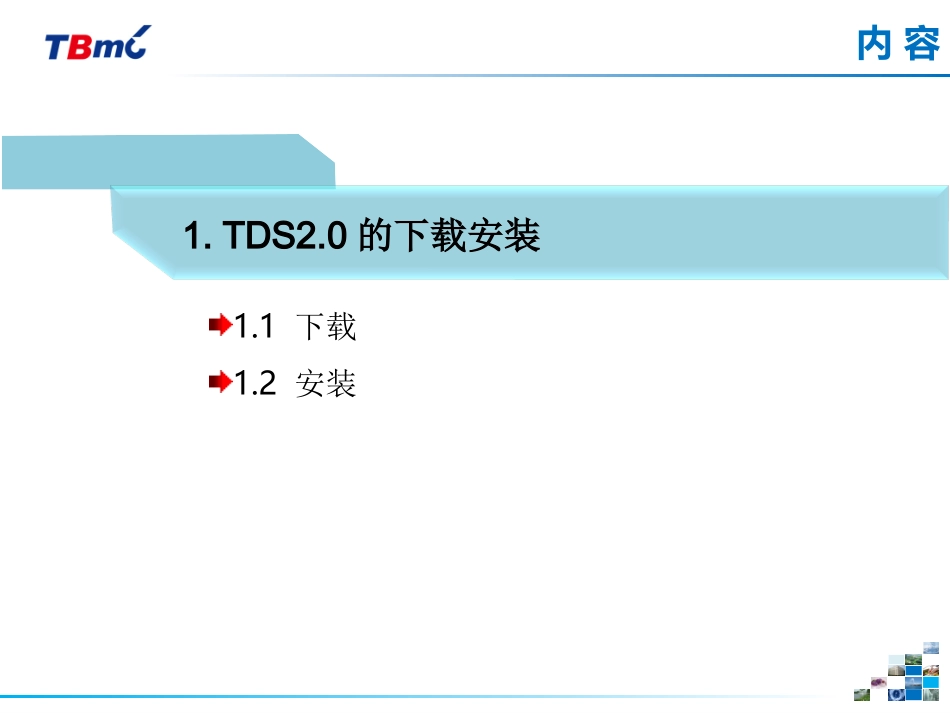

内容1.TDS2.0下载安装2.TDS2.0项目创建3.TDS2.0设计4.TDS2.0设计结果与输出内容1.TDS2.0的下载安装1.1下载1.2安装内容从Toraywater主页下载最新版RO/NF设计软件TDS2.01.1TorayDS的下载①双击所下载的TDS2.0，点击Setup1.2TDS2.1的安装②点击“Next”③选择安装路径后，点击“Next”完成安装2.TDS2.0项目创建2.1启动程序2.2创建项目内容双击TDS2.0启动界面①点“中文（简体）”，选择中文，然后点“确定”。2.1启动程序72.1启动程序②点“OK/IACCEPT”接受免责声明。8①“启动”界面上可以打开最近项目；针对新建项目，也可以从项目模板开始②点“项目”，在界面上新建设计③点“单位”，设定单位2.1启动程序④点“工具”，在下拉栏中可以打开设计导则2.1启动程序点“项目”后再点“创建项目”，输入完毕后点底部“创建项目”按钮。①②③④⑤①项目名称②用户名称③客户名称④工程师⑤备注2.2创建项目11①②①方案说明：可以对方案进行简要说明；③②方案修订说明；③用户名称。输入完毕后点“将当前计算结果保存到项目文件夹”，弹出输入原水水质的对话框。2.2创建项目3.TDS2.0设计3.1原水类型与水质3.2预处理加药3.3选型与级段设定3.4段间增压与背压3.5特殊设计3.6双级RO设计3.7其它功能内容先选择原水类型，再输入水质，当不知详细水质时，可以以NaCl计TDS含量①②③④⑤⑥⑦①原水种类选择②原水数量③当前原水及比例设定④温度及pH设定⑤离子含量输入⑥离子平衡，常用NaCl⑦进水难溶盐饱和度情况3.1原水类型与水质离子可以输入任一栏，其它栏自动换算。单位换算说明：Ca100mg/L(100ppmasIon)换算为ppmCaCO3：[mg/LasIon]/[离子原子/价态数]×[CaCO3分子量/价态数]如：[100]/[40/2]×[100/2]=250ppmCaCO3换算为meq/L：[mg/LasIon]/[离子原子量/价态数]=100/[40/2]=5meq/L14①②设定水源数量和比例①②点“显示混合”后弹出混合后的水质3.1原水类型与水质15点设计界面底部“配置”，点左侧“加药”可以对给水预处理等加药，在需要加药部位点“√”点加药点图案，弹出药品选择。如调节进水pH值时，设定目标pH值及选择药品后点“应用”，再点“运行”，自动计算加药量3.2预处理加药点设计界面上“RO设计”，进入设计界面①②输入单列产水量输入回收率3.3选型与级段设定17点设计界面底部“配置”，进入级段、膜元件选择等界面3.3选型与级段设定18点设计界面底部“配置”，再点“膜元件”膜元件选择，或直接点界面左下角的“选择”进RO主设计界面①级数选择②段数选择③当前段设定④压力容器数量设定⑤容器内元件数量设定⑥设定元件同型或混装⑦选择膜元件类型⑧年限与FI、SP设定3.3选型与级段设定⑨根据配置自动计算出系统平均通量19①点配置进入“段间增压”在需要增压的段前设定增压压力，然后点“运行”3.4段间增压与背压203.4段间增压与背压①点配置后点“压力”②弹出背压对话框③在设置背压地方点√，再点运行213.4段间增压与背压④点背压点，弹出设置对话框⑤设定背压，点“运行”退出223.5特殊设计进水混合：预处理后的原水与RO产水进行勾兑计算①点进水混合，再次点进水混合则取消此功能②设定产水量③设定回收率④设定进水旁流量⑥点“开始计算”注意：旁流量必须小于总产水量23①点回流，再次点回流则取消此功能浓水回流：对浓水进行回流②设定浓水量或回流百分比③点“开始计算”3.5特殊设计243.5特殊设计二端出水：对压力容器产水分流，可以得出前端好水质①点“二端出水”②设定前端流量或比例③点“运行”253.5双级RO设计①点“二级”②③④⑤⑤②设定二级RO产水量③设定二级RO回收率④设定一级RO回收率⑤单击流程元件示意图可以打开膜元件选型及段内设计，或点右下角“选择”进入膜元件选型及段内设计263.6双级RO设计①②③④⑤⑥⑦⑧①当前级切换；②级内段数设定；③级内当前段切；④膜元件选型换⑤容器内元件数选择；⑥当前段容器数设定⑦年限设定；⑧对应年限下FI及SP设定说明：选择原水类型时可以默认FI及SP值，也可以根据经验输入273.6双级RO设计①②③④②选择加药部位：二级RO脱二氧化碳选择级间旁流③选择药品；④设定目标pH①加药设定：如一级加酸、软化...
