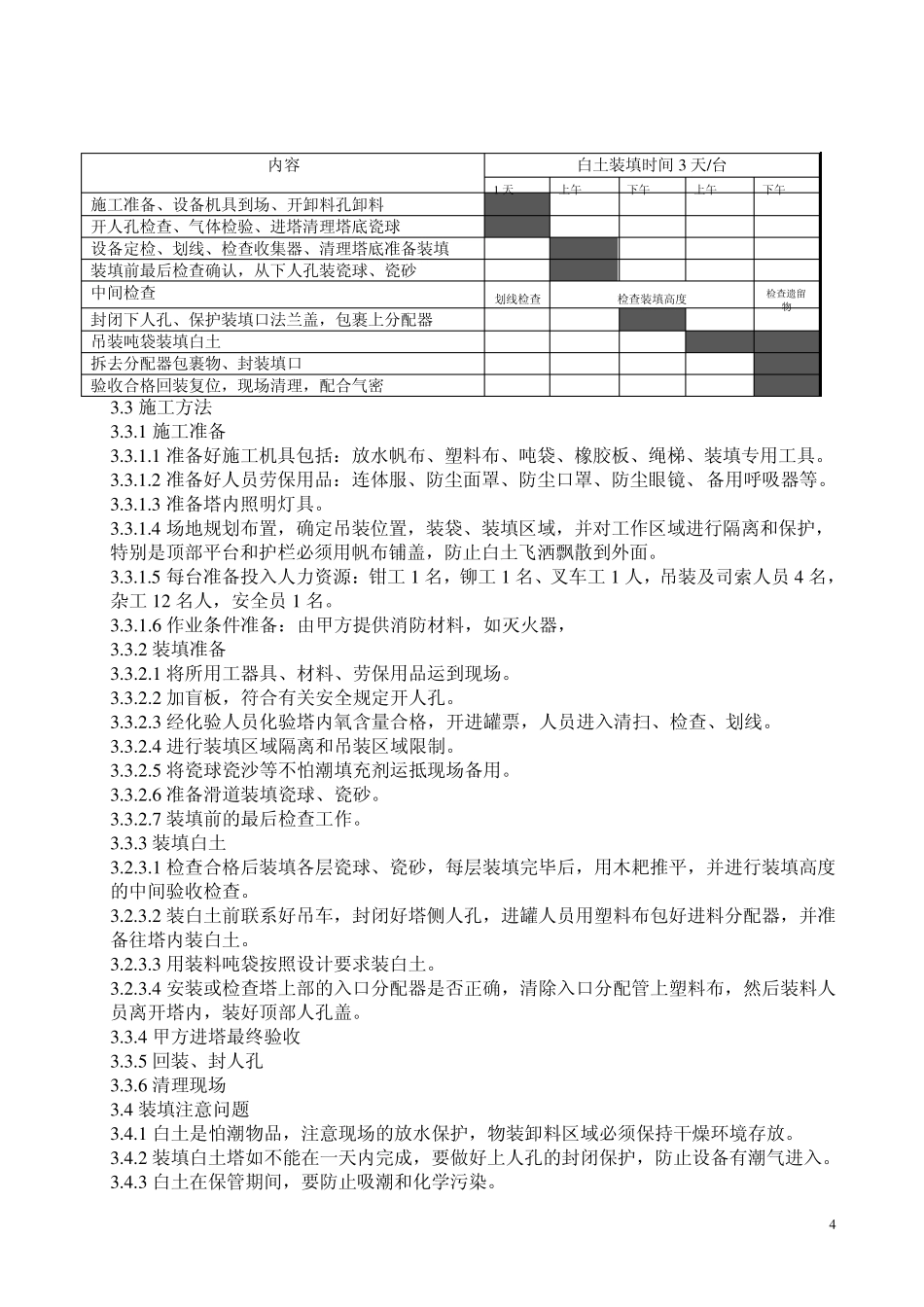

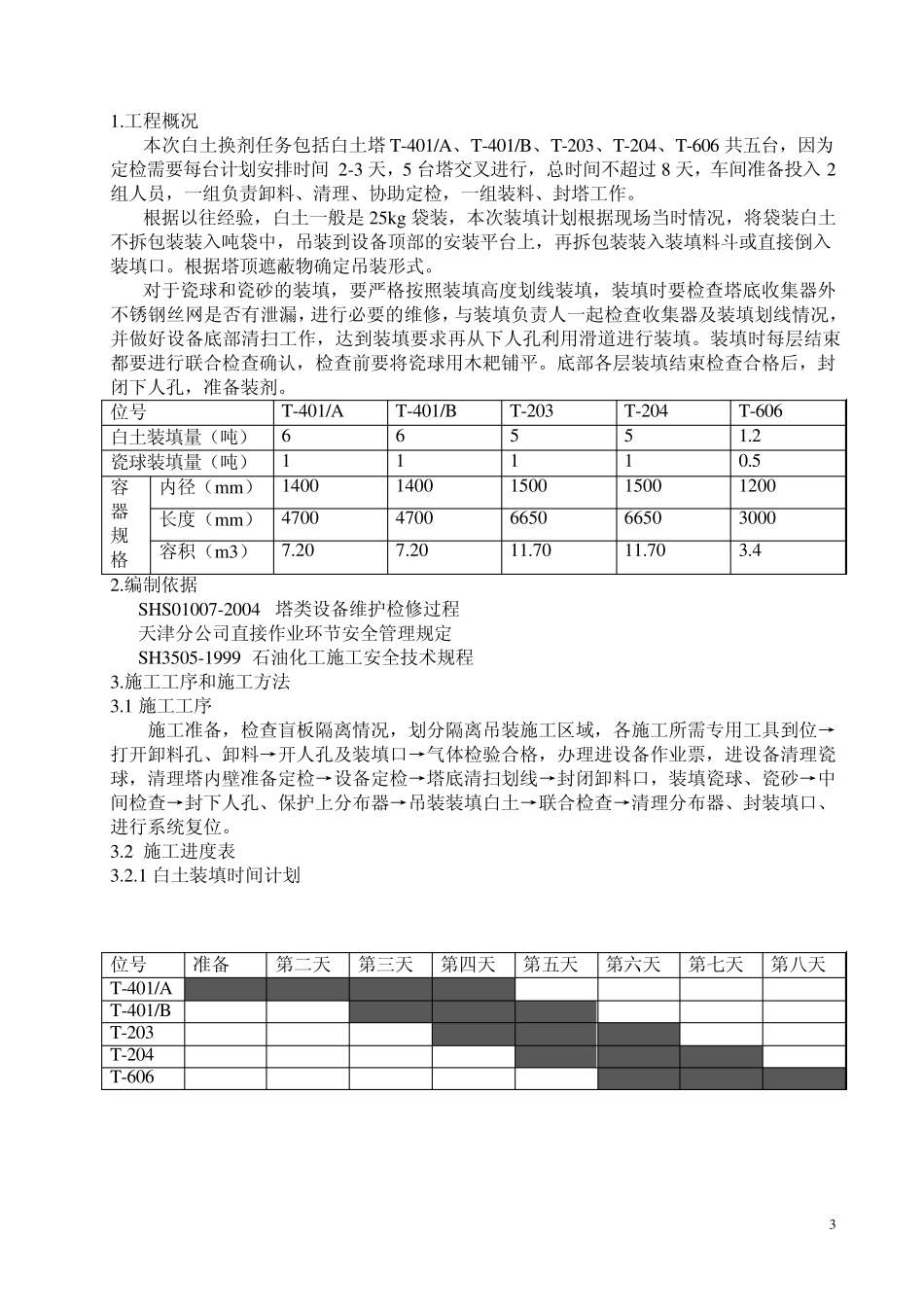

2010 年 白土塔装剂方案 编写: 审核: 批准: 日期: 2010 年8 月4 日 X X 公司 二零一零年八月四日 3 1.工程概况 本次白土换剂任务包括白土塔 T-401/A、T-401/B、T-203、T-204、T-606 共五台,因为定检需要每台计划安排时间 2-3 天,5 台塔交叉进行,总时间不超过 8 天,车间准备投入 2组人员,一组负责卸料、清理、协助定检,一组装料、封塔工作。 根据以往经验,白土一般是 25kg 袋装,本次装填计划根据现场当时情况,将袋装白土不拆包装装入吨袋中,吊装到设备顶部的安装平台上,再拆包装装入装填料斗或直接倒入装填口。根据塔顶遮蔽物确定吊装形式。 对于瓷球和瓷砂的装填,要严格按照装填高度划线装填,装填时要检查塔底收集器外不锈钢丝网是否有泄漏,进行必要的维修,与装填负责人一起检查收集器及装填划线情况,并做好设备底部清扫工作,达到装填要求再从下人孔利用滑道进行装填。装填时每层结束都要进行联合检查确认,检查前要将瓷球用木耙铺平。底部各层装填结束检查合格后,封闭下人孔,准备装剂。 位号 T-401/A T-401/B T-203 T-204 T-606 白土装填量(吨) 6 6 5 5 1.2 瓷球装填量(吨) 1 1 1 1 0.5 容器规格 内径(m m ) 1400 1400 1500 1500 1200 长度(m m ) 4700 4700 6650 6650 3000 容积(m 3) 7.20 7.20 11.70 11.70 3.4 2.编制依据 SHS01007-2004 塔类设备维护检修过程 天津分公司直接作业环节安全管理规定 SH3505-1999 石油化工施工安全技术规程 3.施工工序和施工方法 3.1 施工工序 施工准备,检查盲板隔离情况,划分隔离吊装施工区域,各施工所需专用工具到位→打开卸料孔、卸料→开人孔及装填口→气体检验合格,办理进设备作业票,进设备清理瓷球,清理塔内壁准备定检→设备定检→塔底清扫划线→封闭卸料口,装填瓷球、瓷砂→中间检查→封下人孔、保护上分布器→吊装装填白土→联合检查→清理分布器、封装填口、进行系统复位。 3.2 施工进度表 3.2.1 白土装填时间计划 位号 准备 第二天 第三天 第四天 第五天 第六天 第七天 第八天 T-401/A T-401/B T-203 T-204 T-606 4 内容 白土装填时间3 天/台 1 天 上午 下午 上午 下午 施工准备、设备机具到场、开卸料孔卸料 开人孔检查、气体检验、进塔清理塔底瓷球 设备定检、划线、检查收集器、清理塔底准备装填 装填前最后检查确认,从下人孔装瓷球、...
