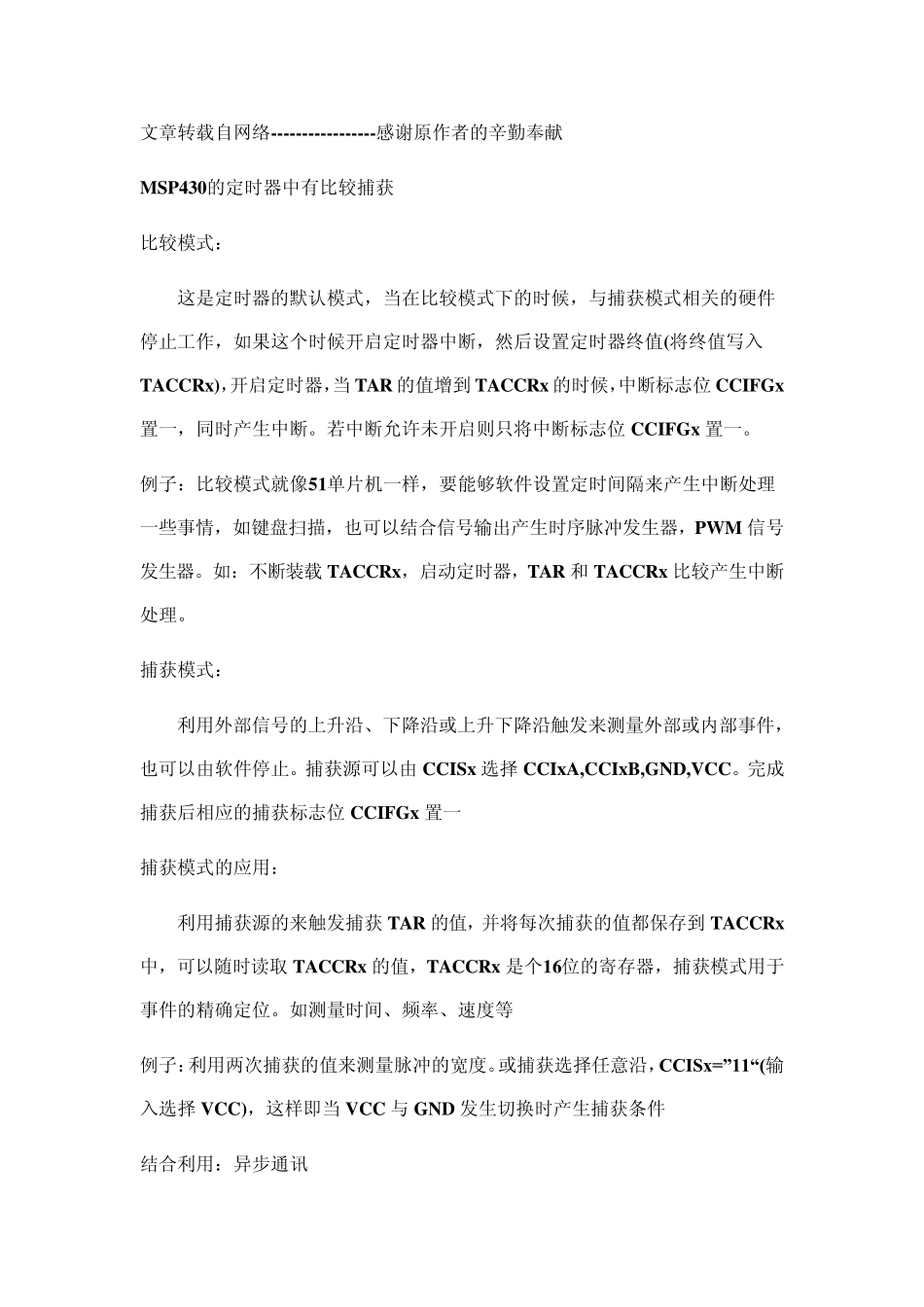

MSP430定时器A中文超级详解_第1页
1/14

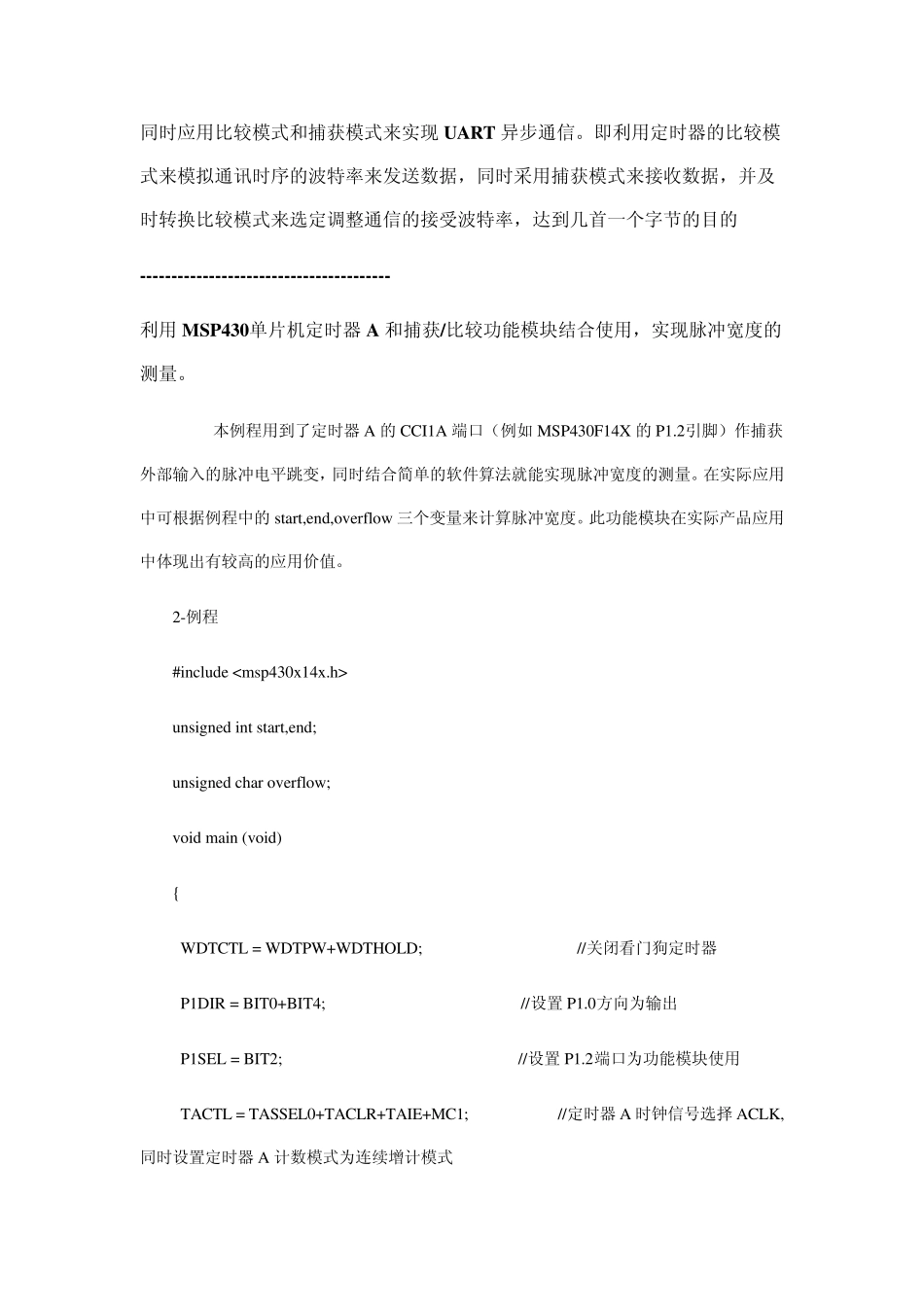

MSP430定时器A中文超级详解_第2页
2/14
MSP430定时器A中文超级详解_第3页
3/14
文章转载自网络-----------------感谢原作者的辛勤奉献 MSP430的定时器中有比较捕获 比较模式: 这是定时器的默认模式,当在比较模式下的时候,与捕获模式相关的硬件停止工作,如果这个时候开启定时器中断,然后设置定时器终值(将终值写入TACCRx),开启定时器,当TAR 的值增到TACCRx的时候,中断标志位CCIFGx置一,同时产生中断。若中断允许未开启则只将中断标志位CCIFGx置一。 例子:比较模式就像51单片机一样,要能够软件设置定时间隔来产生中断处理一些事情,如键盘扫描,也可以结合信号输出产生时序脉冲发生器,PWM 信号发生器。如:不断装载TACCRx,启动定时器,TAR 和TACCRx比较产生中断处理。 捕获模式: 利用外部信号的上升沿、下降沿或上升下降沿触发来测量外部或内部事件,也可以由软件停止。捕获源可以由 CCISx选择 CCIxA,CCIxB,GND,VCC。完成捕获后相应的捕获标志位CCIFGx置一 捕获模式的应用: 利用捕获源的来触发捕获TAR 的值,并将每次捕获的值都保存到TACCRx中,可以随时读取 TACCRx的值,TACCRx是个16位的寄存器,捕获模式用于事件的精确定位。如测量时间、频率、速度等 例子:利用两次捕获的值来测量脉冲的宽度。或捕获选择任意沿,CCISx=”11“(输入选择 VCC),这样即当VCC 与GND 发生切换时产生捕获条件 结合利用:异步通讯 同时应用比较模式和捕获模式来实现UART 异步通信。即利用定时器的比较模式来模拟通讯时序的波特率来发送数据,同时采用捕获模式来接收数据,并及时转换比较模式来选定调整通信的接受波特率,达到几首一个字节的目的 ---------------------------------------- 利用MSP430单片机定时器 A 和捕获/比较功能模块结合使用,实现脉冲宽度的测量。 本例程用到了定时器 A 的 CCI1A 端口(例如 MSP430F14X 的 P1.2引脚)作捕获外部输入的脉冲电平跳变,同时结合简单的软件算法就能实现脉冲宽度的测量。在实际应用中可根据例程中的 start,end,overflow 三个变量来计算脉冲宽度。此功能模块在实际产品应用中体现出有较高的应用价值。 2-例程 #include unsigned int start,end; unsigned char overflow; void main (void) { WDTCTL = WDTPW+WDTHOLD; //关闭看门狗定时器 P1DIR = BIT0+BIT4; //设置 P1.0方向为输出 P1SEL = BIT2; //设置 P1.2端口为功能模块使用 TACTL = TASSEL0+TACLR+TAIE+MC1; //定时器 A 时钟信号选择 AC...
