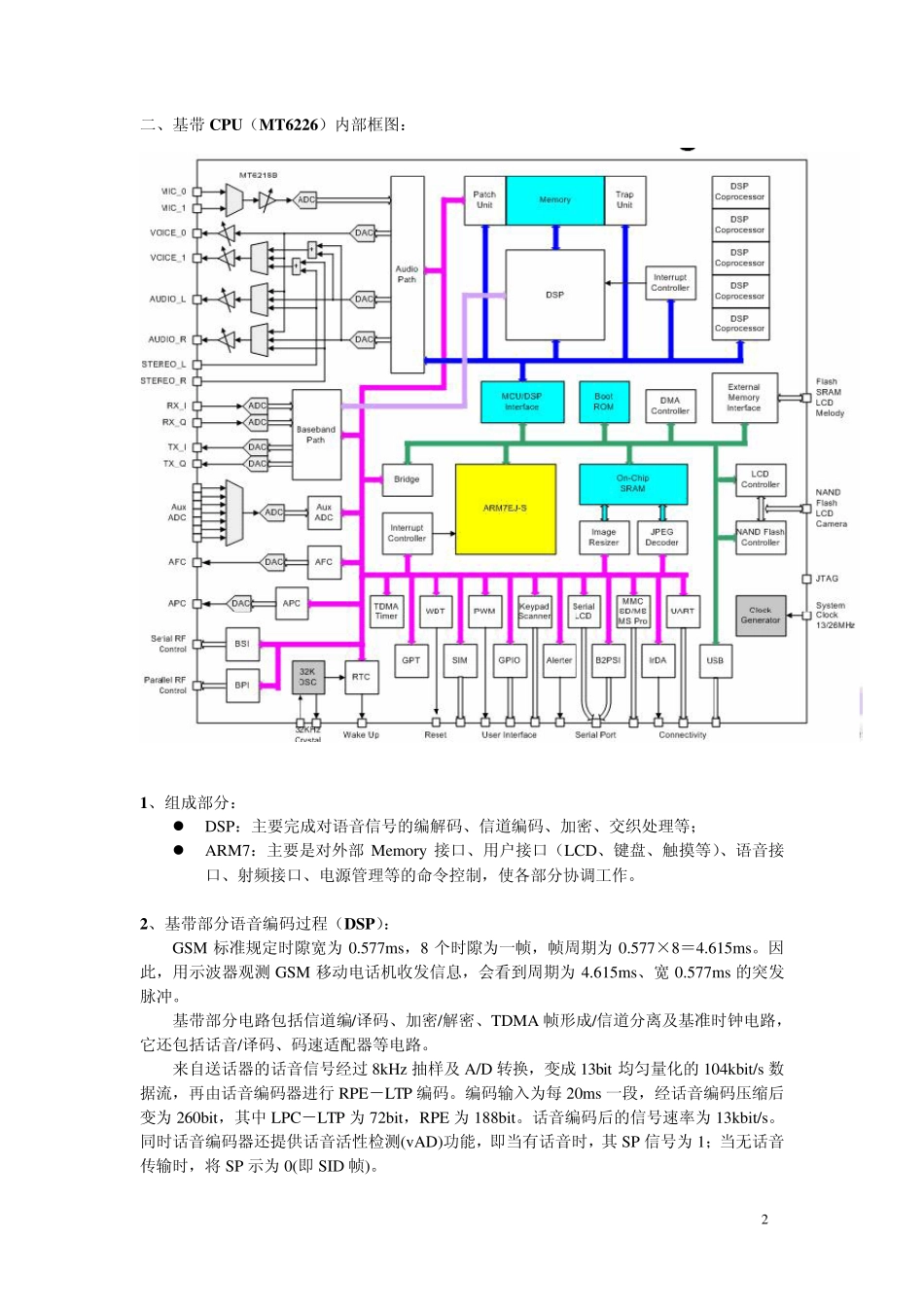

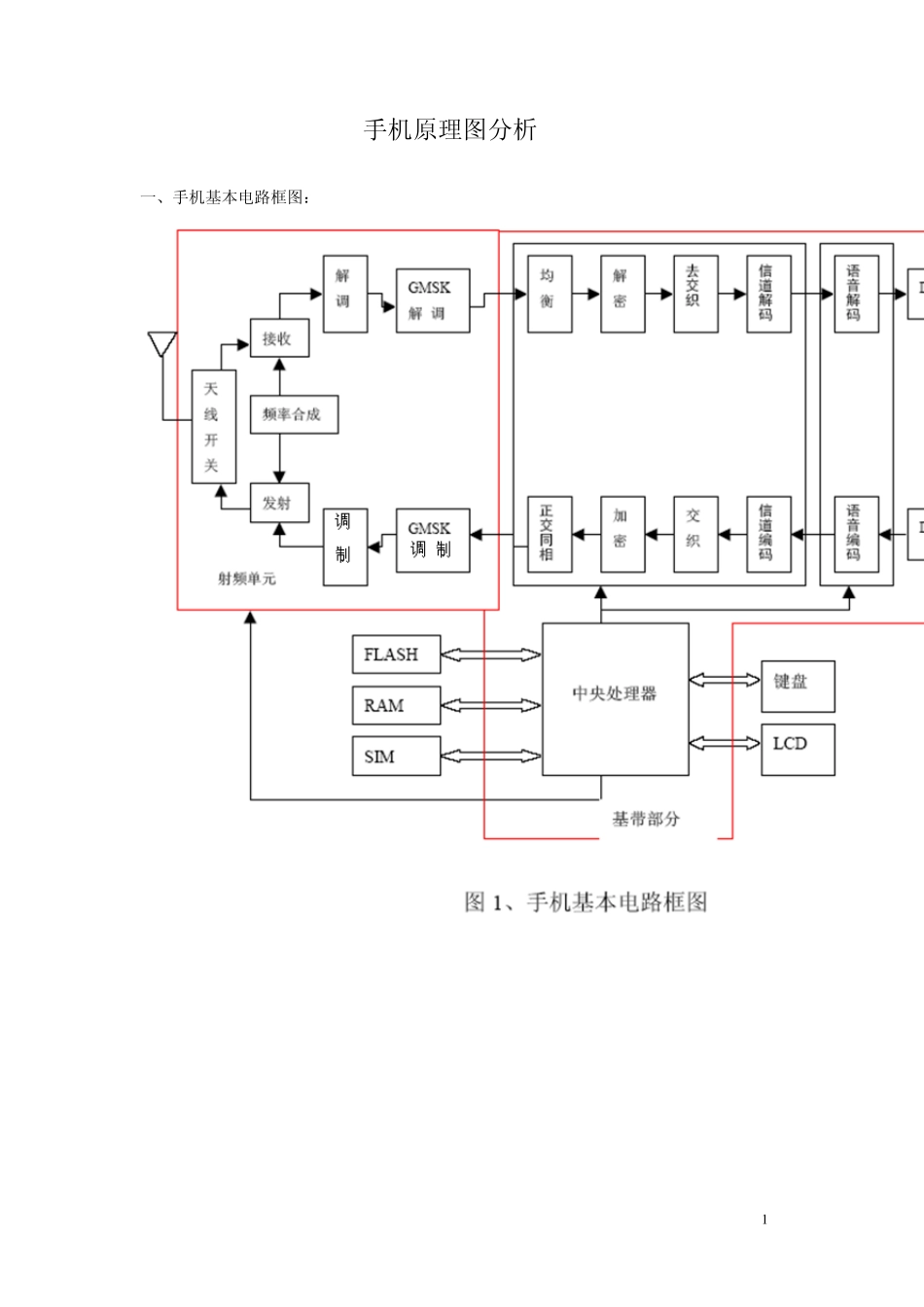

1 手机原理图分析 一、手机基本电路框图： 2 二、基带CPU（MT6226）内部框图： 1、组成部分： z DSP：主要完成对语音信号的编解码、信道编码、加密、交织处理等； z ARM7：主要是对外部Memory 接口、用户接口（LCD、键盘、触摸等）、语音接口、射频接口、电源管理等的命令控制，使各部分协调工作。 2、基带部分语音编码过程（DSP）： GSM 标准规定时隙宽为0.577ms，8 个时隙为一帧，帧周期为0.577×8＝4.615ms。因此，用示波器观测 GSM 移动电话机收发信息，会看到周期为4.615ms、宽0.577ms 的突发脉冲。 基带部分电路包括信道编/译码、加密/解密、TDMA 帧形成/信道分离及基准时钟电路，它还包括话音/译码、码速适配器等电路。 来自送话器的话音信号经过8kHz 抽样及 A/D 转换，变成13bit 均匀量化的104kbit/s 数据流，再由话音编码器进行 RPE－LTP 编码。编码输入为每 20ms 一段，经话音编码压缩后变为260bit，其中 LPC－LTP 为72bit，RPE 为188bit。话音编码后的信号速率为13kbit/s。同时话音编码器还提供话音活性检测(vAD)功能，即当有话音时，其 SP 信号为1；当无话音传输时，将 SP 示为0(即 SID 帧)。 3 13kbit/s话音信号进入信道编码器进行编码。对于话音信号的每 20ms 段，信道编码器首先对话音信号中最重要的 Ia 类 50bit 进行分组编码(CRC 校验)，产生 3bit 校验位，再与132bit 的 Ib 类比特组成 185bit，再加上 4 个尾比特“0”，组合为 189bit，这 189bit 再进入1/2 速率卷积码编码器，该编码限制长度为 5，最后产生出 378bit。这 378bit 再与话音信号中对无线信道最不敏感的 II 类 78bit组成最终的 456bit组。同样，对于信令信号，由控制器产生并送给信道编码器，首先按 FIRE(法尔)码进行分组编码(称为块编码)，然后再进入 1/2卷积编码，最后形成 456bit组。因此信道编码后信道传输速率为 22.8kbit/s。 编码后的话音和信今信息再进入交织及加密单元。在交织单元，这些 20ms 话音的 456bit被分为 8 个 57bit 块，这些 57bit 块被存储，并和前后面 8 个 20ms 话音的 57bit 块分别再交织组合为 8 个 114bit 块，并且在每个 114bit 块中这些从两个 20ms 来的 57bit再一次每比特每比特交织形成的 114bit 块。这些 114bit 块进入加密单元与加密数据的 114bit 进行异或形成加密后的比特流。加密后的 114bit 流被加入训练序列及头、...
