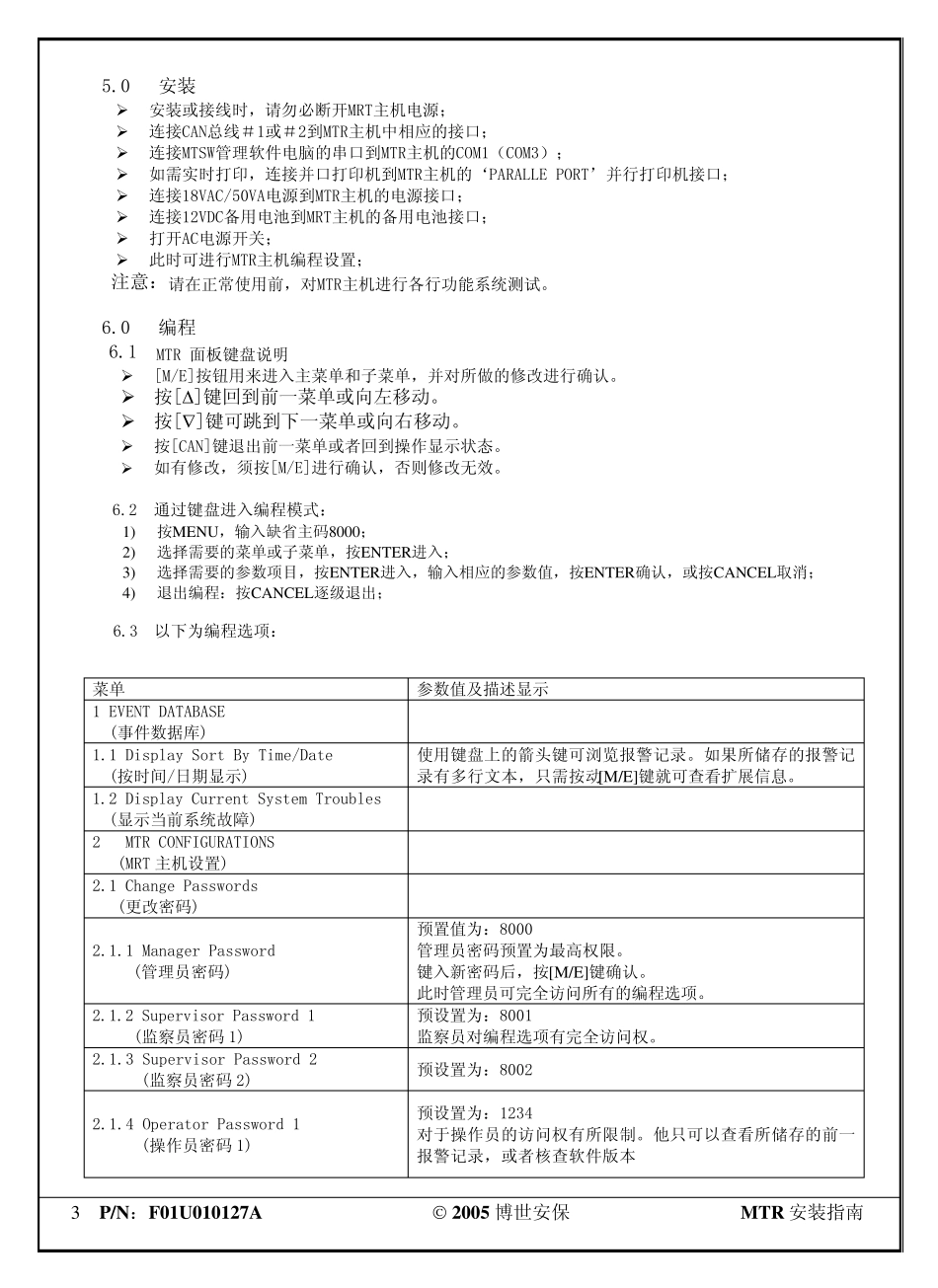

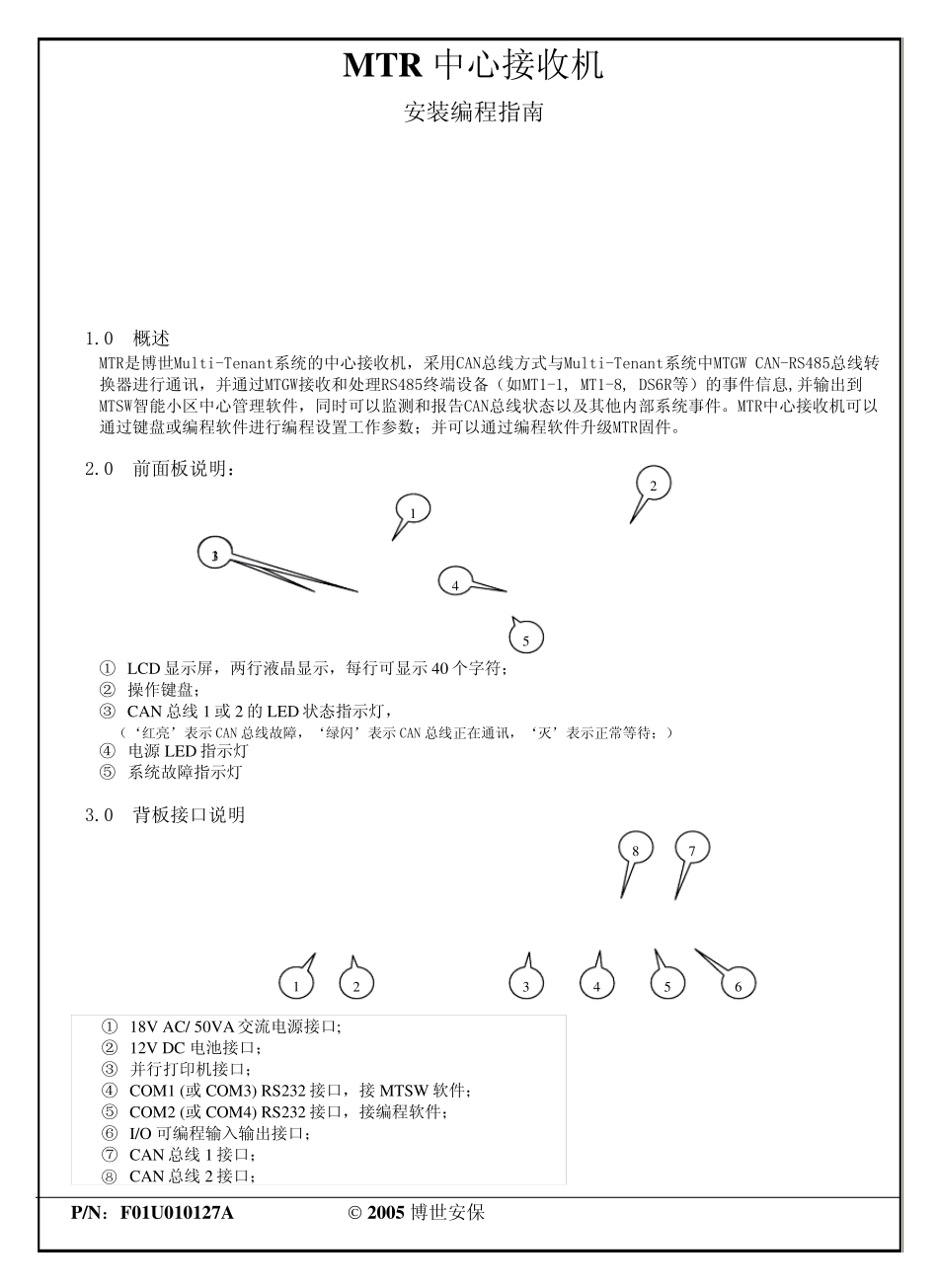

MTR 中心接收机 安装编程指南 1.0 概述 MTR是博世Multi-Tenant系统的中心接收机，采用CAN总线方式与Multi-Tenant系统中MTGW CAN-RS485总线转换器进行通讯，并通过MTGW接收和处理RS485终端设备（如MT1-1, MT1-8, DS6R等）的事件信息,并输出到MTSW智能小区中心管理软件，同时可以监测和报告CAN总线状态以及其他内部系统事件。MTR中心接收机可以通过键盘或编程软件进行编程设置工作参数；并可以通过编程软件升级MTR固件。 2.0 前面板说明： 1213 45 ① LCD 显示屏，两行液晶显示，每行可显示40 个字符； ② 操作键盘； ③ CAN 总线1 或 2 的LED 状态指示灯， （‘红亮’表示CAN 总线故障，‘绿闪’表示CAN 总线正在通讯，‘灭’表示正常等待；） ④ 电源 LED 指示灯 ⑤ 系统故障指示灯 3.0 背板接口说明 P/N：F01U010127A © 2005 博世安保 87 1 2 345 6 ① 18V AC/ 50VA 交流电源接口; ② 12V DC 电池接口； ③ 并行打印机接口； ④ COM1 (或 COM3) RS232 接口，接MTSW 软件； ⑤ COM2 (或 COM4) RS232 接口，接编程软件； ⑥ I/O 可编程输入输出接口； ⑦ CAN 总线1 接口； ⑧ CAN 总线2 接口； 4.0 系统应用接线示意图 MTR 安装指南 © 2005 博世安保 P/N：F01U010127A 2 功能简介： ¾ 支持两路分别独立的CAN总线； ¾ 每路CAN总线最多可接100个MTGW (CAN/RS485总线转换器); ¾ 每路可接的MTGW的数量可以编程设定； ¾ 接收MTGW的事件，并输出到MTSW（智能小区中心管理软件）。 ¾ 监测MTGW的状态，并在MTGW产生故障或故障恢复事件的15秒内输出报告； ¾ 3000条事件缓冲; ¾ 通过COM1 (或COM3) ，接MTSW中心管理软件； ¾ 通过COM2 (或COM4), 可以用编程软件对MTR编程来设置参数 ¾ 监控并报告内部系统状态；详细报告内容见附录； MTSW编程软件 MTR 背部有两个CAN 总线接口 MT1-8 DS6R RS485 MT1-1 RS485 RS485 MTGW RS485 总线1MT1-8 DS6R RS485 MT1-1 RS485 RS485 MTGW RS485 总线2DS6R RS485 MT1-1 RS485 RS485 MTGW RS485 总线MT3RRS485 总线设备 MTR CAN总线2 MTR CAN总线1 打印机MTGWMTGWMTGWMTR CAN 总线2可接100 个MTGW MTGWMTR CAN 总线1 可接100 个MTGW 3 P/N：F01U010127A © 2005 博世安保 MTR 安装指南 5.0 安装 ¾ 安装或接线时，请勿必断开MRT主机电源...
