Multisim仿真—LED闪烁灯amp;高频仿真VIP免费

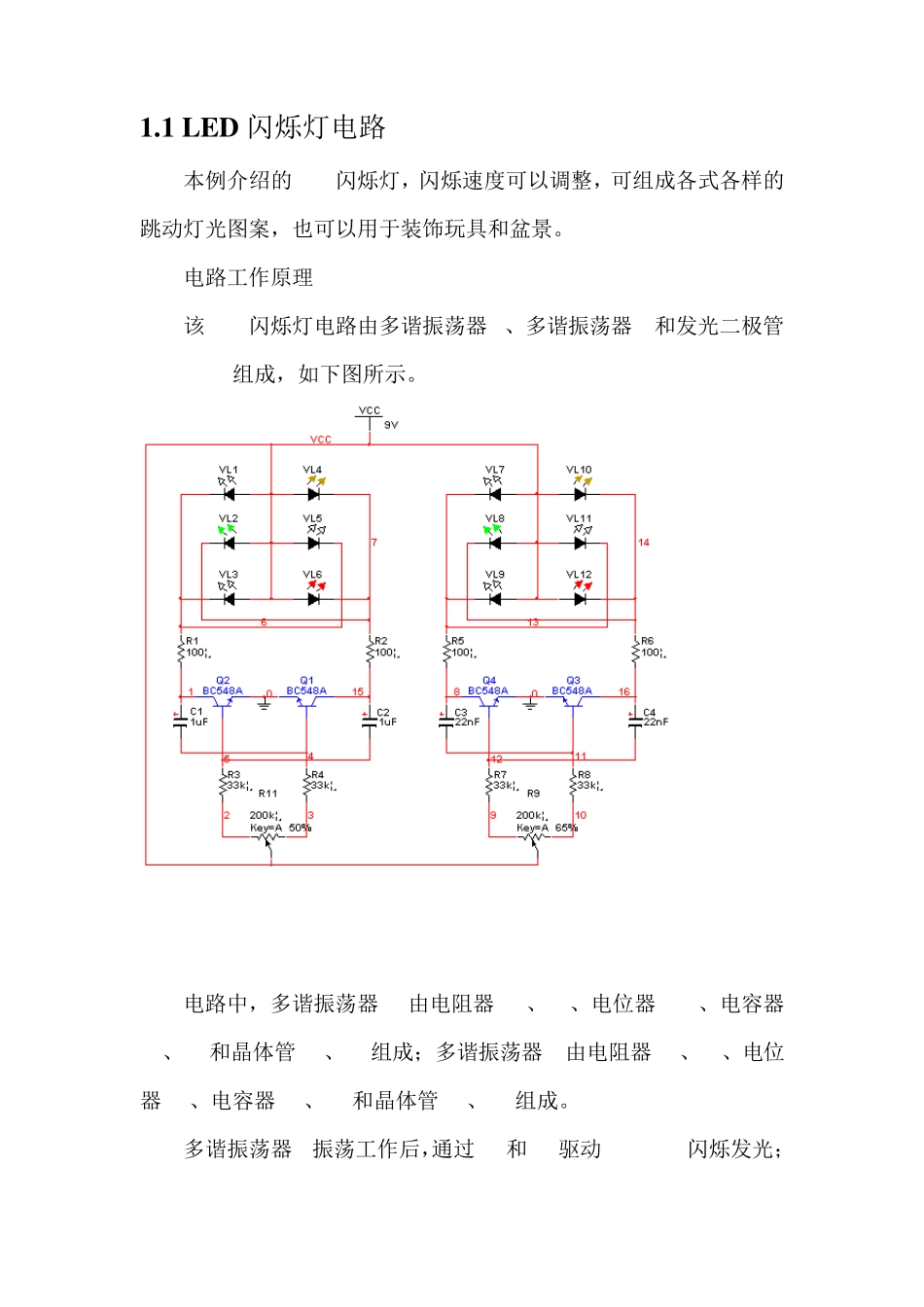

1.1 LED 闪烁灯电路 本例介绍的LED闪烁灯，闪烁速度可以调整，可组成各式各样的跳动灯光图案，也可以用于装饰玩具和盆景。 电路工作原理 该LED闪烁灯电路由多谐振荡器A、多谐振荡器B和发光二极管VL1~VL12组成，如下图所示。 电路中，多谐振荡器A由电阻器R3、R4、电位器R11、电容器C1、C2和晶体管 Q1、Q2组成；多谐振荡器B由电阻器R7、R8、电位器R9、电容器C3、C4和晶体管 Q3、Q4组成。 多谐振荡器A振荡工作后，通过 R1和R2驱动VL1~VL6闪烁发光；多谐振荡器B振荡工作后，通过R5、R6驱动VL7~VL12闪烁发光。 调节RP1和RP2的阻值，可分别改变多谐振荡器A和多谐振荡器B输出波形的占空比，从而改变发光二极管的闪烁效果。 元器件选择 R1、R2 、R5、R6均选用1/2W金属膜电阻器；R3、R4、R7、R8均选用1/4W金属膜电阻器。 R9、R11均选用小型实心电位器或可变电阻器。C1~C4均选用耐压值为16V的铝电解电容。 VL1~VL12选用直径为5mm或8mm的发光二极管。 Q1~Q4选用S8050或BC548型硅NPN晶体管。 电路说明： ①按照电路图选择放置元器件：点击中的按钮， 放置12个不同颜色或相同颜色的发光二极管，点击放置三极管；点击放置电阻、电容和滑动变阻器；点击放置电源和地。 ②点击元器件的管脚按照电路图进行连线。 ③点击仿真按钮进行仿真。 1 .2 高频小信号放大电路 R116.9k¦¸1%R2100k¦¸5%R32.8k¦¸1%R528k¦¸1%C1100nFC2100nFC3200pFC4100nFQ12N3020V16 V V20.357 Vrms 465kHz 0¡ã L1560uHL2750mHXSC1ABEx t Trig++__+_30452061 电路说明： ①按照电路图选择放置元器件：点击中的放置三极管；点击放置电阻、电容和电感；点击放置信号源、电源和地。 ②点击中的按钮，放置示波器。 ③点击元器件的管脚按照电路图进行连线。 ④点击仿真按钮进行仿真。 1 .3 高频功率放大器 V10.75 Vrms 1MHz 0¡ã R130k¦¸5%L1130uHV20.1 V V312 V XSC1ABEx t Trig++__+_C1200pF65012Q1BJT_NPN_VIRTUAL 电路说明： ①按照电路图选择放置元器件：点击中的放置三极管；点击放置电阻、电容和电感；点击放置信号源、电源和地。 ②点击中的按钮，放置示波器。 ③点击元器件的管脚按照电路图进行连线。 ④点击仿真按钮进行仿真。 1.4 8.25MHZ电容三点式振荡器 R112k¦¸R22k¦¸R3100¦¸C1100pFC21uFC31uFC4124pFC5124pFL13.2uHL210mHV19 V XSC1ABEx t Trig++__+_XFC1123XMM1Q12N29231047052 电路说明： ①按照电路图选择放置元器件：点击中的放置三极管；点击放置电阻、电容和电感；点击放置电源和地。 ②点击中的按钮，放置示波器。点击按钮放置频率计。点击放置万用表。 ③点击元器件的管脚按照电路图进行连线。 ④点击仿真按钮进行仿真。
