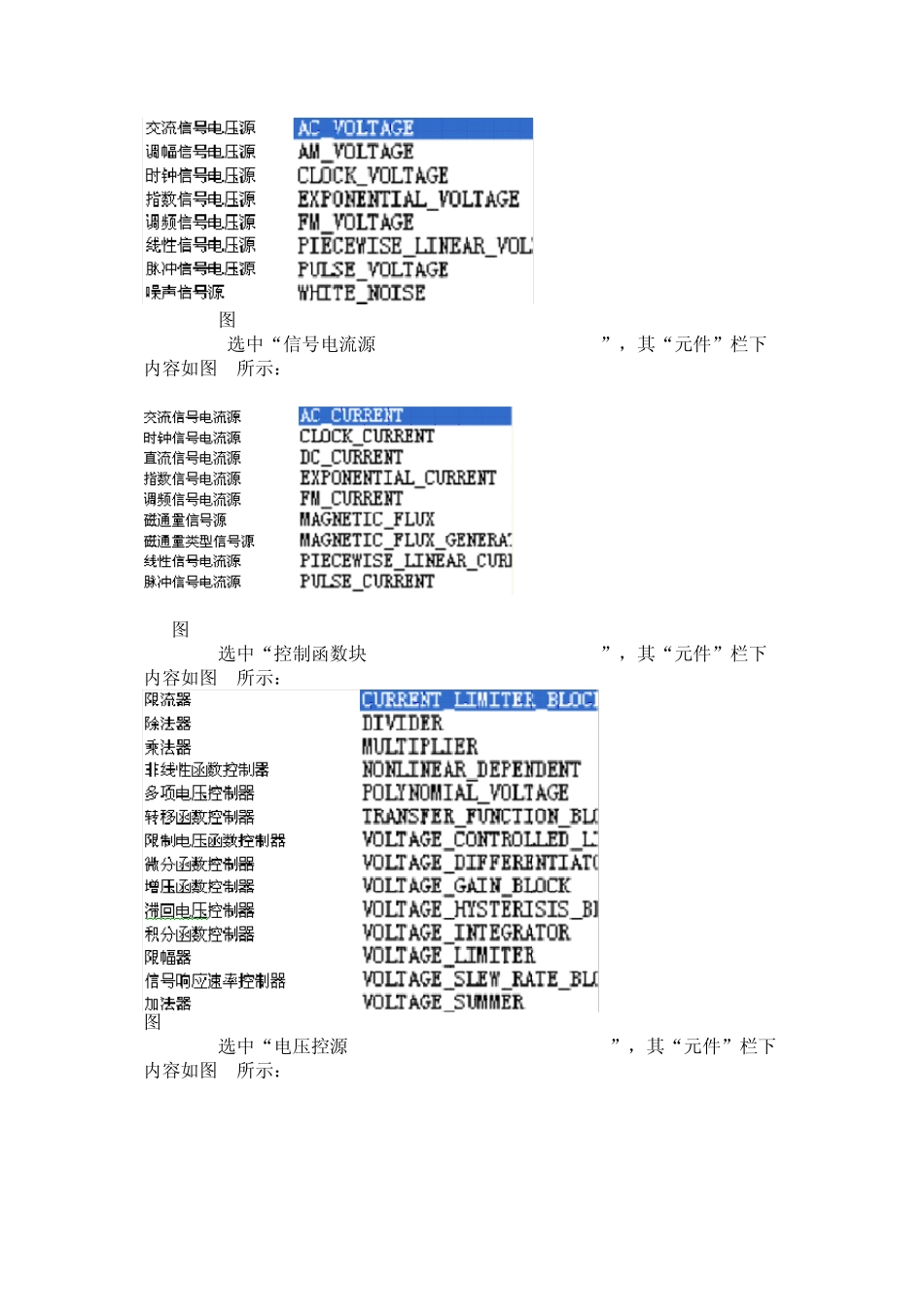

Mu ltisim 元件库分类介绍 电子仿真软件“Mumsim8.3.30特殊版”的元件库中把元件分门别类地分成 13个类别，每个类别中又有许多种具体的元器件，为便于读者在创建仿真电路时寻找元器件，现将电子仿真软件“Mumsim8.3.30特殊版”元件库和元器件的中文译意整理如下，供读者参考。 电子仿真软件Mumsim8.3.30特殊版的元件工具条如图 1所示。 图 1 1.点击“放置信号源”按钮，弹出对话框中的“系列”栏如图 2所示。 图 2 (1). 选中“电源(POWER_SOURCES)”，其“元件”栏下内容如图 3所示： 图 3 (2). 选中“信号电压源(SIGNAL_VOLTAGE_SOURCES)”，其“元件”栏下内容如图 4所示： 图4 (3). 选中“信号电流源(SIGNAL_CURRENT_SOURCES)”，其“元件”栏下内容如图5所示： 图5 (4). 选中“控制函数块(CONTROL_FUNCTION_BLOCKS)”，其“元件”栏下内容如图6所示： 图6 (5). 选中“电压控源(CONTROLLED_VOLTAGE_SOURCES)”，其“元件”栏下内容如图7所示： 图7 (6). 选中“电流控源(CONTROLLED_CURRENT_SOURCES)”，其“元件”栏下内容如图8所示： 图8 2. 点击“放置模拟元件”按钮，弹出对话框中“系列”栏如图9 所示。 图9 (1). 选中“模拟虚拟元件(ANALOG_VIRTUAL)”，其“元件”栏中仅有虚拟比较器、三端虚拟运放和五端虚拟运放 3个品种可供调用。 (2). 选中“运算放大器(OPAMP)”。其“元件”栏中包括了国外许多公司提供的多达 4243种各种规格运放可供调用。 (3). 选中“诺顿运算放大器(OPAMP_NORTON)”，其“元件”栏中有 16种规格诺顿运放可供调用。 (4). 选中“比较器(COMPARATOR)”，其“元件”栏中有 341种规格比较器可供调用。 (5). 选中“宽带运放(WIDEBAND_AMPS)”其“元件”栏中有 144种规格宽带运放可供调用，宽带运放典型值达 100MHz，主要用于视频放大电路。 (6). 选中“特殊功能运放(SPECIAL_FUNCTION)”，其“元件”栏中有165种规格特殊功能运放可供调用，主要包括测试运放、视频运放、乘法器/除法器、前置放大器和有源滤波器等。 3．点击“放置基础元件”按钮，弹出对话框中“系列”栏如图10所示。 图10 (1). 选中“基本虚拟元件库(BASIC_VIRTUAL)”，其“元件”栏中如图11所示。 图11 (2). 选中“额定虚拟元件(RATED_VIRTUAL)”，其“元件”栏中如图12所示。 图12 (3). 选中“三维虚拟元件(3D_VIRTUAL)”，其“元件”栏中如图13所示。 图13 (4). 选中“电阻(RESI...
