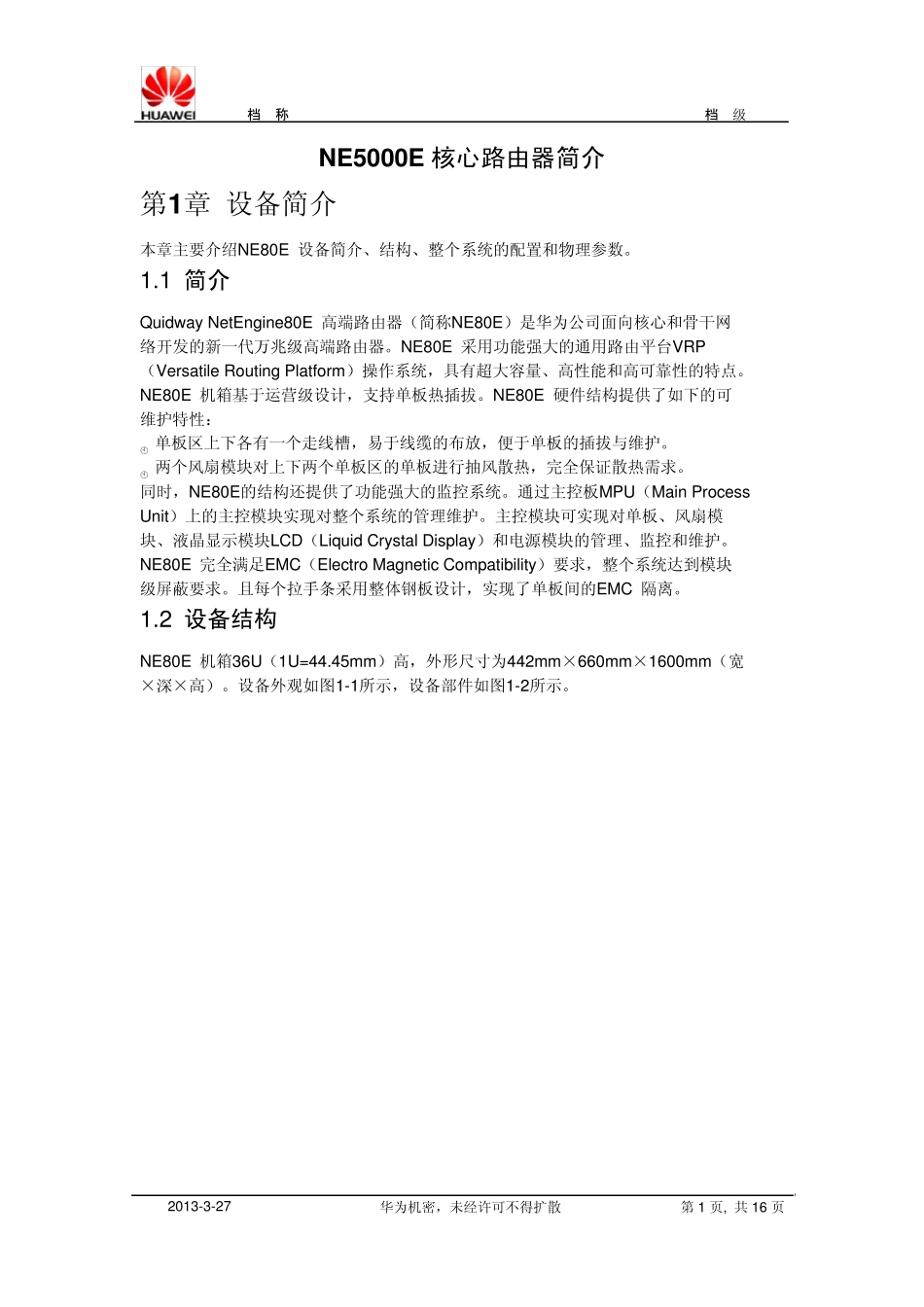

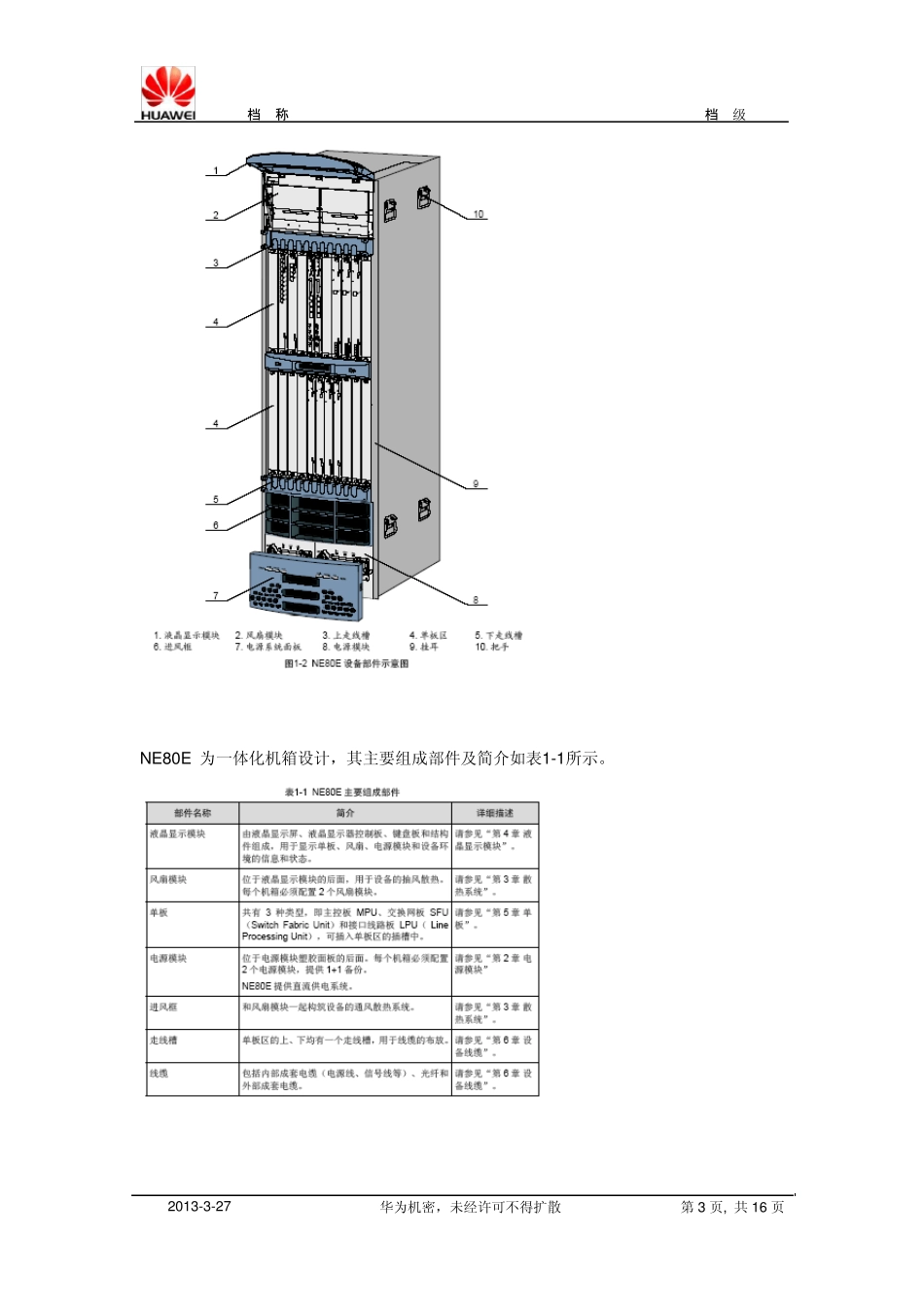

文档名称 文档密级 2013-3-27 华为机密，未经许可不得扩散 第 1 页, 共 16 页 NE5000E 核心路由器简介 第1章 设备简介 本章主要介绍NE80E 设备简介、结构、整个系统的配置和物理参数。 1.1 简介 Quidway NetEngine80E 高端路由器（简称NE80E）是华为公司面向核心和骨干网 络开发的新一代万兆级高端路由器。NE80E 采用功能强大的通用路由平台VRP （Versatile Routing Platform）操作系统，具有超大容量、高性能和高可靠性的特点。 NE80E 机箱基于运营级设计，支持单板热插拔。NE80E 硬件结构提供了如下的可 维护特性： 单板区上下各有一个走线槽，易于线缆的布放，便于单板的插拔与维护。 两个风扇模块对上下两个单板区的单板进行抽风散热，完全保证散热需求。 同时，NE80E的结构还提供了功能强大的监控系统。通过主控板MPU（Main Process Unit）上的主控模块实现对整个系统的管理维护。主控模块可实现对单板、风扇模 块、液晶显示模块LCD（Liquid Crystal Display）和电源模块的管理、监控和维护。 NE80E 完全满足EMC（Electro Magnetic Compatibility）要求，整个系统达到模块 级屏蔽要求。且每个拉手条采用整体钢板设计，实现了单板间的EMC 隔离。 1.2 设备结构 NE80E 机箱36U（1U=44.45mm）高，外形尺寸为442mm×660mm×1600mm（宽 ×深×高）。设备外观如图1-1所示，设备部件如图1-2所示。 文档名称 文档密级 2 0 1 3 -3 -2 7 华为机密，未经许可不得扩散 第 2 页, 共 1 6 页 文档名称 文档密级 2013-3-27 华为机密，未经许可不得扩散 第3 页, 共16 页 NE80E 为一体化机箱设计，其主要组成部件及简介如表1-1所示。 文档名称 文档密级 2013-3-27 华为机密，未经许可不得扩散 第4 页, 共16 页 第2章 电源模块 本章介绍NE80E 电源模块的外观和面板说明、功能简介和技术指标。 注意： 电源模块的重量约为9kg，深度为450m m 。 2.1 外观和面板说明 NE80E 支持1+1 冗余备份-48V 直流电源模块。电源模块位于电源模块塑胶面板的 后面，为设备提供直流电源输入和电源分配。 2.1.1 外观 -48V 直流电源模块为3U 高标准插框结构。电源模块外观如图2-1所示。 2.1.2 面板说明 电源模块面板如图2-2所示，塑胶面板如图2-3所示。 文档名称 文档密级 2013-3-27 华为机密，未经许可不得扩散 第5 页, 共16 页 直流电源模块接口与线缆...
