变频器工作原理及应用VIP免费

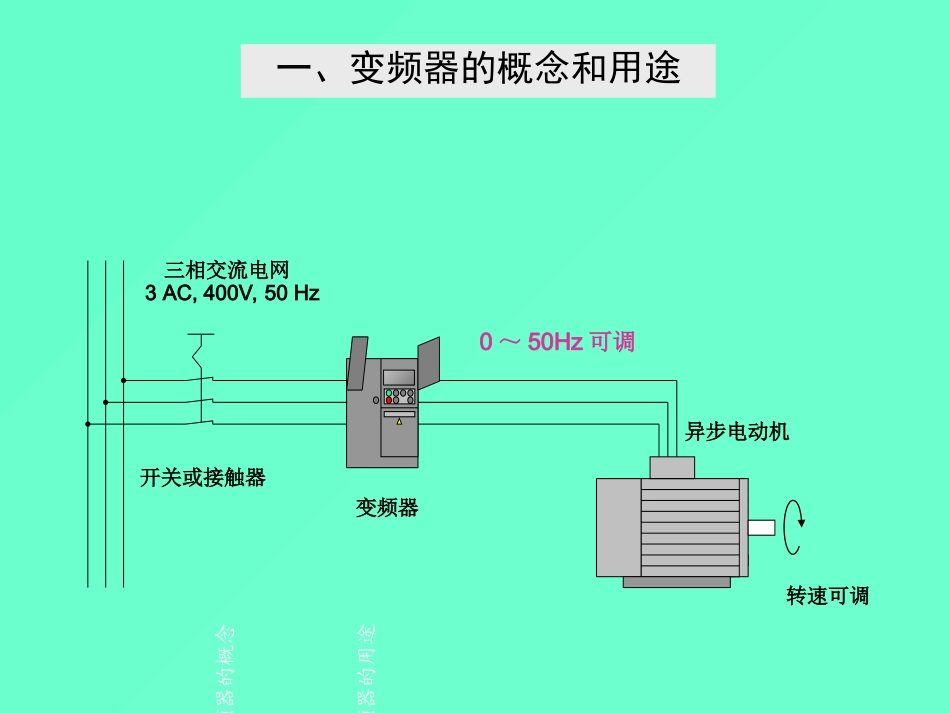

电工培训班•课堂须知：•1、请将手机关机或置于静音状态；•2、上课期间自觉遵守纪律；•本次讲课的内容主要分为4个方面：•一、变频器的概念和用途；•二、变频器及电器传动的基础知识；•三、变频器的应用现状和发展趋势•四、变频器使用注意事项变频器的概念变频器的用途三相交流电网3AC,400V,50Hz开关或接触器变频器异步电动机转速可调0～50Hz可调一、变频器的概念和用途变频器的概念•变频器（Variable-frequencyDrive，VFD）是应用变频技术与微电子技术，通过改变电机工作电源频率方式来控制交流电动机的电力控制设备。变频器的概念•基本概念（1）VVVF改变电压、改变频率（VariableVoltageandVariableFrequency）的缩写。（2）CVCF恒电压、恒频率（ConstantVoltageandConstantFrequency）的缩写。•各国使用的交流供电电源，无论是用于家庭还是用于工厂，其电压和频率均200V/60Hz（50Hz）或100V/60Hz（50Hz）。通常，把电压和频率固定不变的交流电变换为电压或频率可变的交流电的装置称作“变频器”。变频器的组成•变频器主要由整流（交流变直流）、滤波、再次整流（直流变交流）、制动单元、驱动单元、检测单元微处理单元等组成。•通过改变电源的频率来达到改变电源电压的目的，根据电机的实际需要来提供其所需要的电源电压，进而达到节能、调速的目的。变频器的保护功能•变频器还有很多的保护功能，如过流、过压、过载保护等等。随着工业自动化程度的不断提高，变频器也得到了非常广泛的应用。变频器保护功能由于变频器大量的使用了各种半导体器件，如整流桥、IGBT、电解电容等，要想保证变频器长期稳定工作，则必须保证各器件工作在其允许条件下。超出条件则必须立刻或延时停止变频器工作，待异常条件消失后才能重新开始工作，如保护失效或动作延迟将导致变频器出现不可恢复性损害。保护类型原因缺相输入缺相输入电压值相差超过允许值输出缺相输出电流三相不平衡过流加速/减速/恒速超过变频器允许的最大电流（2倍额定）过载超过变频器允许的过载范围过压加速/减速/恒速直流母线电压超过允许值过热散热器温度超过允许值欠压电网电压过低变频器的保护功能现在通用变频器不但在产品性能上有很大提高，而且自诊断功能、报警及保护功能也非常齐全，熟悉这些功能对于正确使用变频器极其重要。过电流逆变器过载过电压熔断器烧断欠电压存储器出错散热板过热通讯出错外部报警输入CPU出错变器过热自整定出错动机过载•为了产生可变的电压和频率，该设备首先要把三相或单相交流电变换为直流电（DC）。然后再把直流电（DC）变换为三相或单相交流电（AC），我们把实现这种转换的装置称为“变频器”（inverter）。变频器选型—选型原则考虑变频器运行的经济性和安全性，变频器选型保留适当的余量是必要的。要准确选型，必须要把握以下几个原则：充分了解控制对象性能要求。一般来讲如对启动转矩、调速精度、调速范围要求较高的场合则需考虑选用矢量变频器，否则选用通用变频器即可了解负载特性，如是通用场合，则需确定变频器是G型还是P型了解所用电机主要铭牌参数：额定电压、额定电流。变频器选型—选型原则确定负载可能出现的最大电流，以此电流作为待选变频器的额定电流。如果该电流小于适配电机额定电流，则按适配电机选择对应变频器，考虑成本因素，如选用的是通用变频器，则可以选择P型机以下情况要考虑容量放大一档：1、长期高温大负荷2、异常或故障停机会出现灾难性后果的现场3、目标负载波动大4、现场电网长期偏低而负载接近额定5、绕线电机、同步电机或多极电机（6极以上）变频器选型—选型原则充分了解各变频器支持的选配件是正确选配的基础。对于变频器的选配件选配，必须要把握以下几个原则：以下情况要选用交流输入电抗器、直流电抗器民用场合，如：宾馆中央空调、电机功率大于55KW以上电网品质恶劣或容量偏小的场合如不选用可能会造成干扰、三相电流偏差大，变频器频繁炸机以下情况要选用交流输出电抗器变频器到电机线路超过100米（一般原则）以下情况一般要选用制动单元和制动电阻提升负载频繁快速加减速大惯量（自由停车需...
