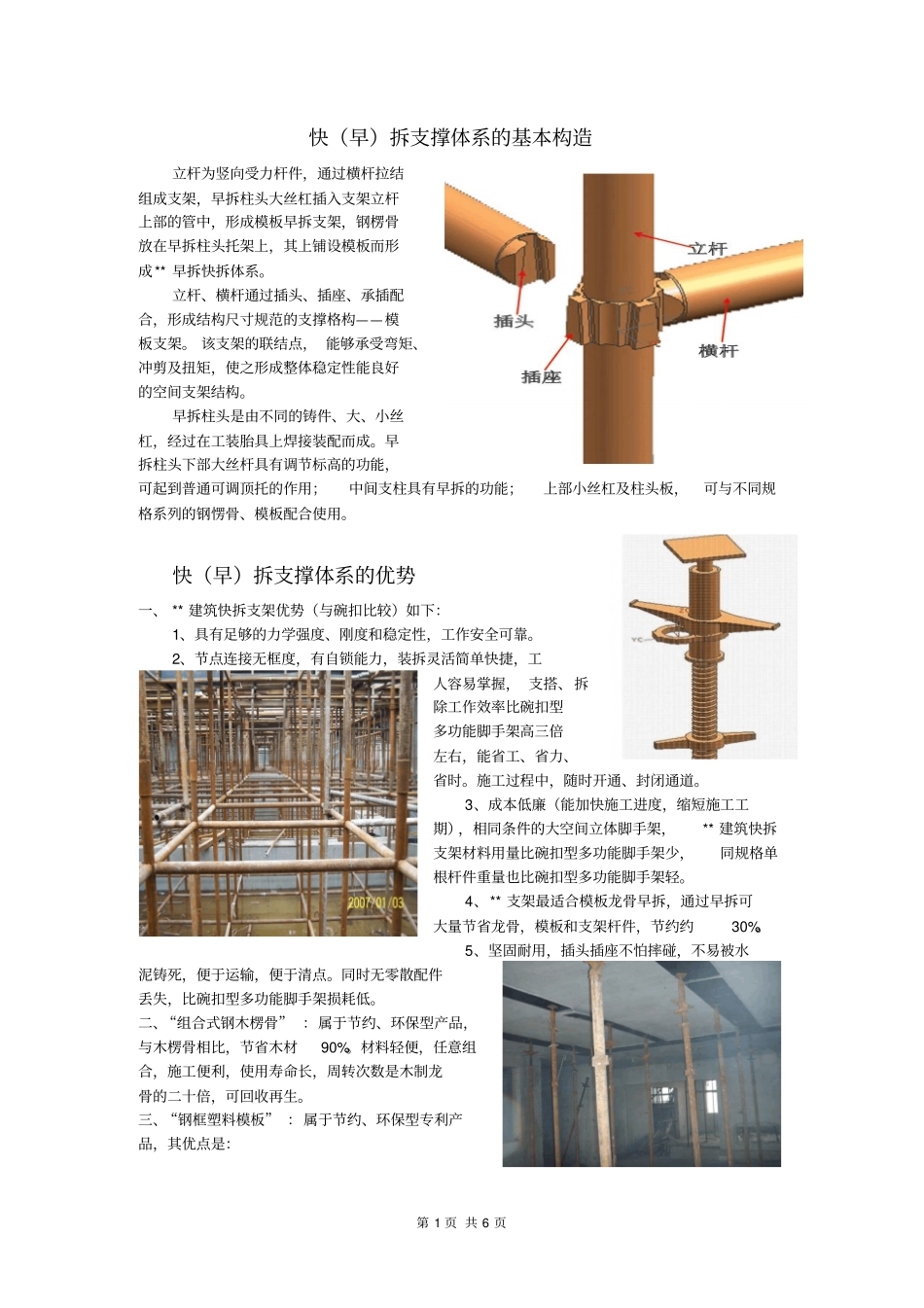

第 1 页 共 6 页快(早)拆支撑体系的基本构造立杆为竖向受力杆件,通过横杆拉结组成支架,早拆柱头大丝杠插入支架立杆上部的管中,形成模板早拆支架,钢楞骨放在早拆柱头托架上,其上铺设模板而形成** 早拆快拆体系。立杆、横杆通过插头、插座、承插配合,形成结构尺寸规范的支撑格构——模板支架。 该支架的联结点, 能够承受弯矩、冲剪及扭矩,使之形成整体稳定性能良好的空间支架结构。早拆柱头是由不同的铸件、大、小丝杠,经过在工装胎具上焊接装配而成。早拆柱头下部大丝杆具有调节标高的功能,可起到普通可调顶托的作用;中间支柱具有早拆的功能;上部小丝杠及柱头板,可与不同规格系列的钢愣骨、模板配合使用。快(早)拆支撑体系的优势一、 ** 建筑快拆支架优势(与碗扣比较)如下:1、具有足够的力学强度、刚度和稳定性,工作安全可靠。2、节点连接无框度,有自锁能力,装拆灵活简单快捷,工人容易掌握, 支搭、拆除工作效率比碗扣型多功能脚手架高三倍左右,能省工、省力、省时。施工过程中,随时开通、封闭通道。3、成本低廉(能加快施工进度,缩短施工工期),相同条件的大空间立体脚手架,** 建筑快拆支架材料用量比碗扣型多功能脚手架少,同规格单根杆件重量也比碗扣型多功能脚手架轻。4、** 支架最适合模板龙骨早拆,通过早拆可大量节省龙骨,模板和支架杆件,节约约30%。5、坚固耐用,插头插座不怕摔碰,不易被水泥铸死,便于运输,便于清点。同时无零散配件丢失,比碗扣型多功能脚手架损耗低。二、“组合式钢木楞骨” :属于节约、环保型产品,与木楞骨相比,节省木材90%。材料轻便,任意组合,施工便利,使用寿命长,周转次数是木制龙骨的二十倍,可回收再生。三、“钢框塑料模板” :属于节约、环保型专利产品,其优点是:第 2 页 共 6 页1、应用广泛,应用在民用建筑、工业厂房、立交桥、水利、码头施工时的水泥浇铸工程中;2、重量轻、幅面大、减少接缝数量,提高支模工作效率、不翘曲、不变形、不开裂,耐水、力学性能好,周转次数高,使用寿命长,是旧式钢模板的3 倍,竹胶板的10 倍;3、牢固、强度大、脱模容易,耐腐蚀,支撑用量少,节约了大量的维修费用;4、水泥浇铸质量好、光滑,不需抹灰,达到国际清水混凝土标准,节约费用和时间。5、施工速度快,单位面积浇铸费用是旧式钢模板的1/8 。快(早)拆支撑体系施工工艺一、施工准备1、支模前,对工人进行安全、质量、技术交底、对图示方法要了...
