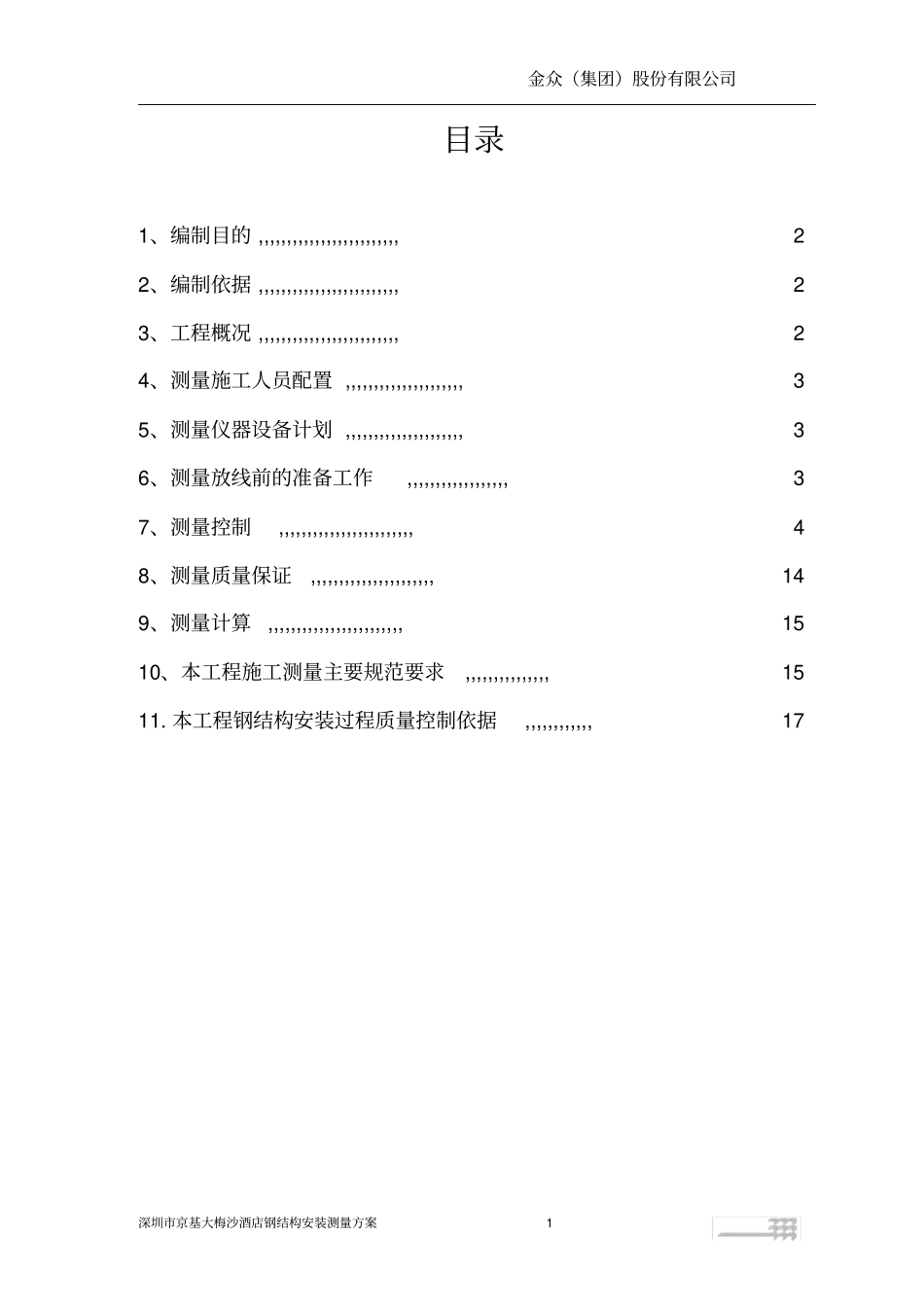

惠州会展中心钢结构安装测量方案分析_第1页
1/17

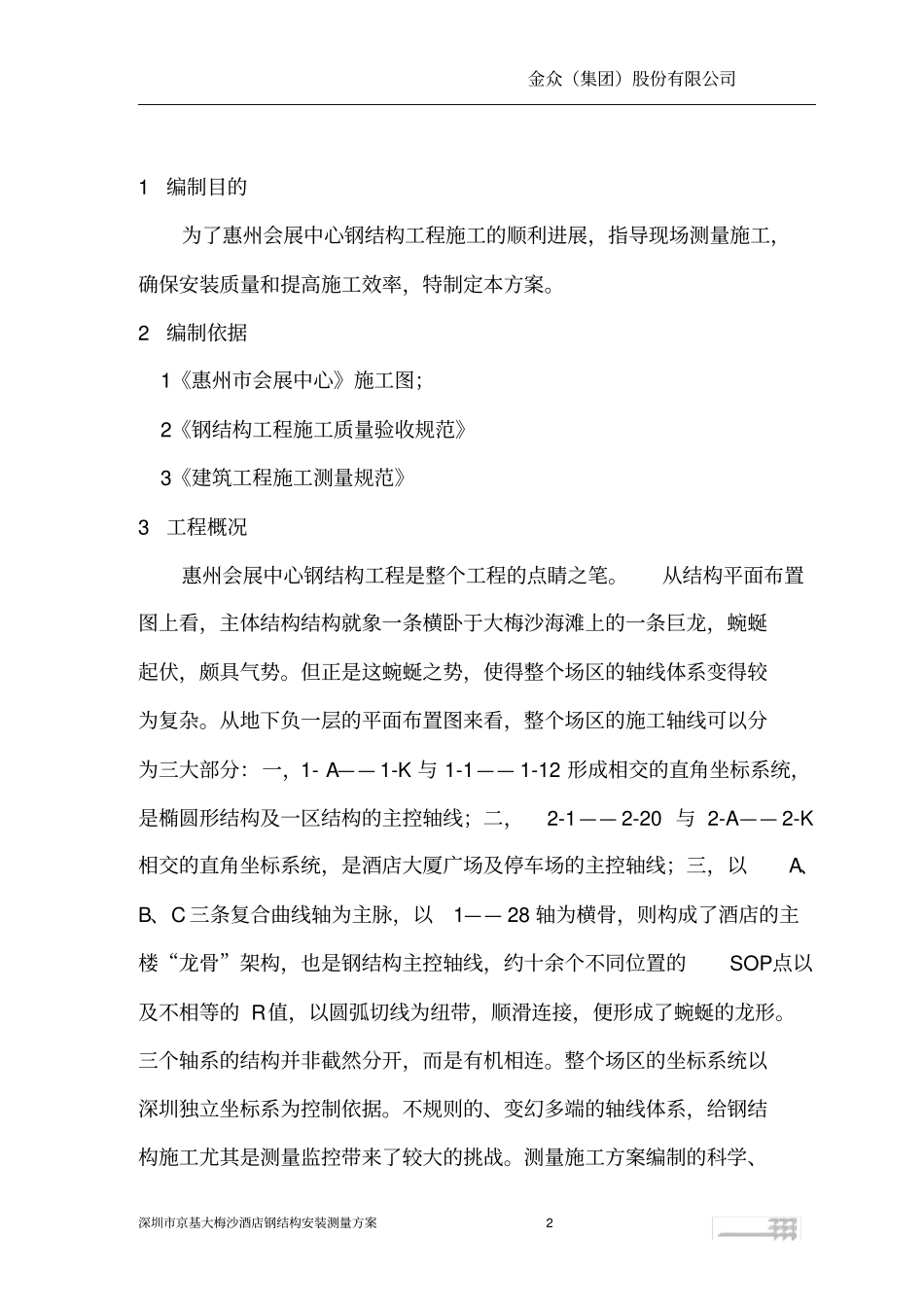

惠州会展中心钢结构安装测量方案分析_第2页
2/17

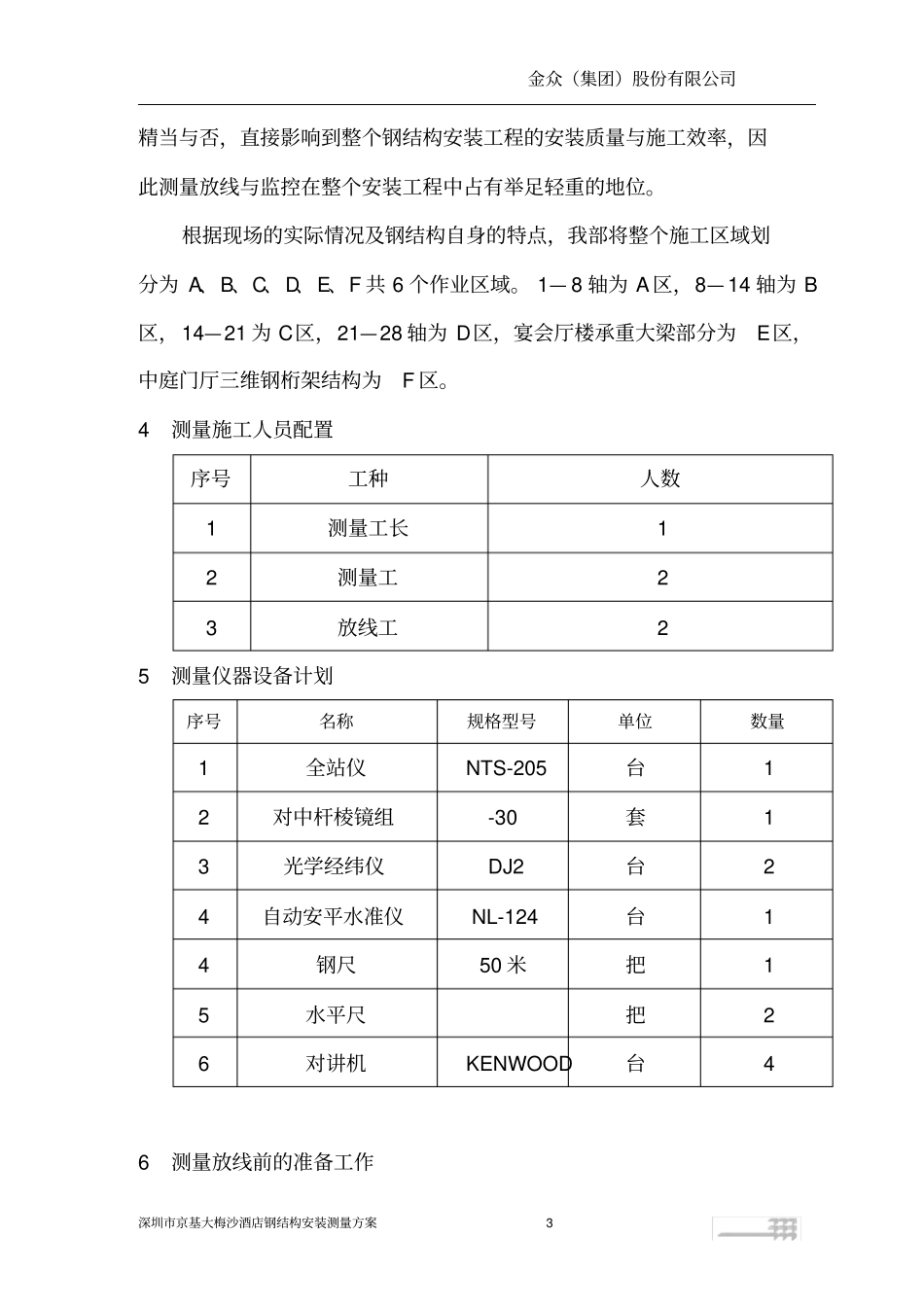

惠州会展中心钢结构安装测量方案分析_第3页
3/17
金众(集团)股份有限公司深圳市京基大梅沙酒店钢结构安装测量方案1 目录1、编制目的 ,,,,,,,,,,,,,,,,,,,,,,,,,2 2、编制依据 ,,,,,,,,,,,,,,,,,,,,,,,,,2 3、工程概况 ,,,,,,,,,,,,,,,,,,,,,,,,,2 4、测量施工人员配置 ,,,,,,,,,,,,,,,,,,,,,3 5、测量仪器设备计划 ,,,,,,,,,,,,,,,,,,,,,3 6、测量放线前的准备工作,,,,,,,,,,,,,,,,,,3 7、测量控制,,,,,,,,,,,,,,,,,,,,,,,,4 8、测量质量保证,,,,,,,,,,,,,,,,,,,,,,14 9、测量计算,,,,,,,,,,,,,,,,,,,,,,,,15 10、本工程施工测量主要规范要求,,,,,,,,,,,,,,,15 11. 本工程钢结构安装过程质量控制依据,,,,,,,,,,,,17 金众(集团)股份有限公司深圳市京基大梅沙酒店钢结构安装测量方案2 1编制目的为了惠州会展中心钢结构工程施工的顺利进展,指导现场测量施工,确保安装质量和提高施工效率,特制定本方案。2编制依据1《惠州市会展中心》施工图;2《钢结构工程施工质量验收规范》3《建筑工程施工测量规范》3工程概况惠州会展中心钢结构工程是整个工程的点睛之笔。从结构平面布置图上看,主体结构结构就象一条横卧于大梅沙海滩上的一条巨龙,蜿蜒起伏,颇具气势。但正是这蜿蜒之势,使得整个场区的轴线体系变得较为复杂。从地下负一层的平面布置图来看,整个场区的施工轴线可以分为三大部分:一,1- A—— 1-K 与 1-1—— 1-12 形成相交的直角坐标系统,是椭圆形结构及一区结构的主控轴线;二,2-1—— 2-20 与 2-A—— 2-K相交的直角坐标系统,是酒店大厦广场及停车场的主控轴线;三,以A、B、C 三条复合曲线轴为主脉,以1—— 28 轴为横骨,则构成了酒店的主楼“龙骨”架构,也是钢结构主控轴线,约十余个不同位置的SOP点以及不相等的 R值,以圆弧切线为纽带,顺滑连接,便形成了蜿蜒的龙形。三个轴系的结构并非截然分开,而是有机相连。整个场区的坐标系统以深圳独立坐标系为控制依据。不规则的、变幻多端的轴线体系,给钢结构施工尤其是测量监控带来了较大的挑战。测量施工方案编制的科学、金众(集团)股份有限公司深圳市京基大梅沙酒店钢结构安装测量方案3 精当与否,直接影响到整个钢结构安装工程的安装质量与施工效率,因此测量放线与监控在整个安装工程中占有举足轻重的地位。根据现场的实际情况及钢结构自身的特点,我部将整个施工区域划分为 A、B、C、D、E、F 共 6 个作业区域。 1— 8 轴为 A区,8— 14 轴为 B区,14—21 为 C区,21—28...
