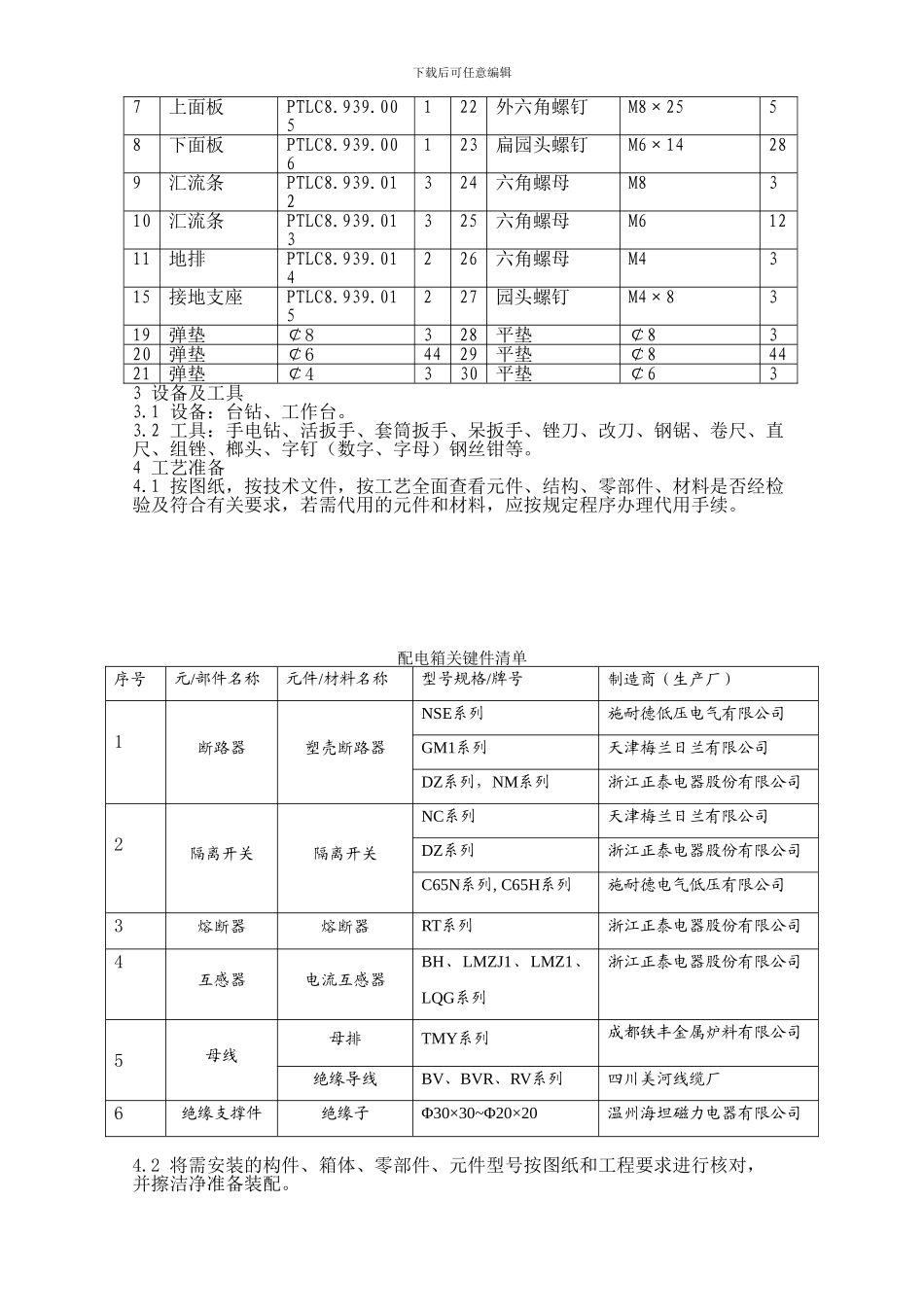

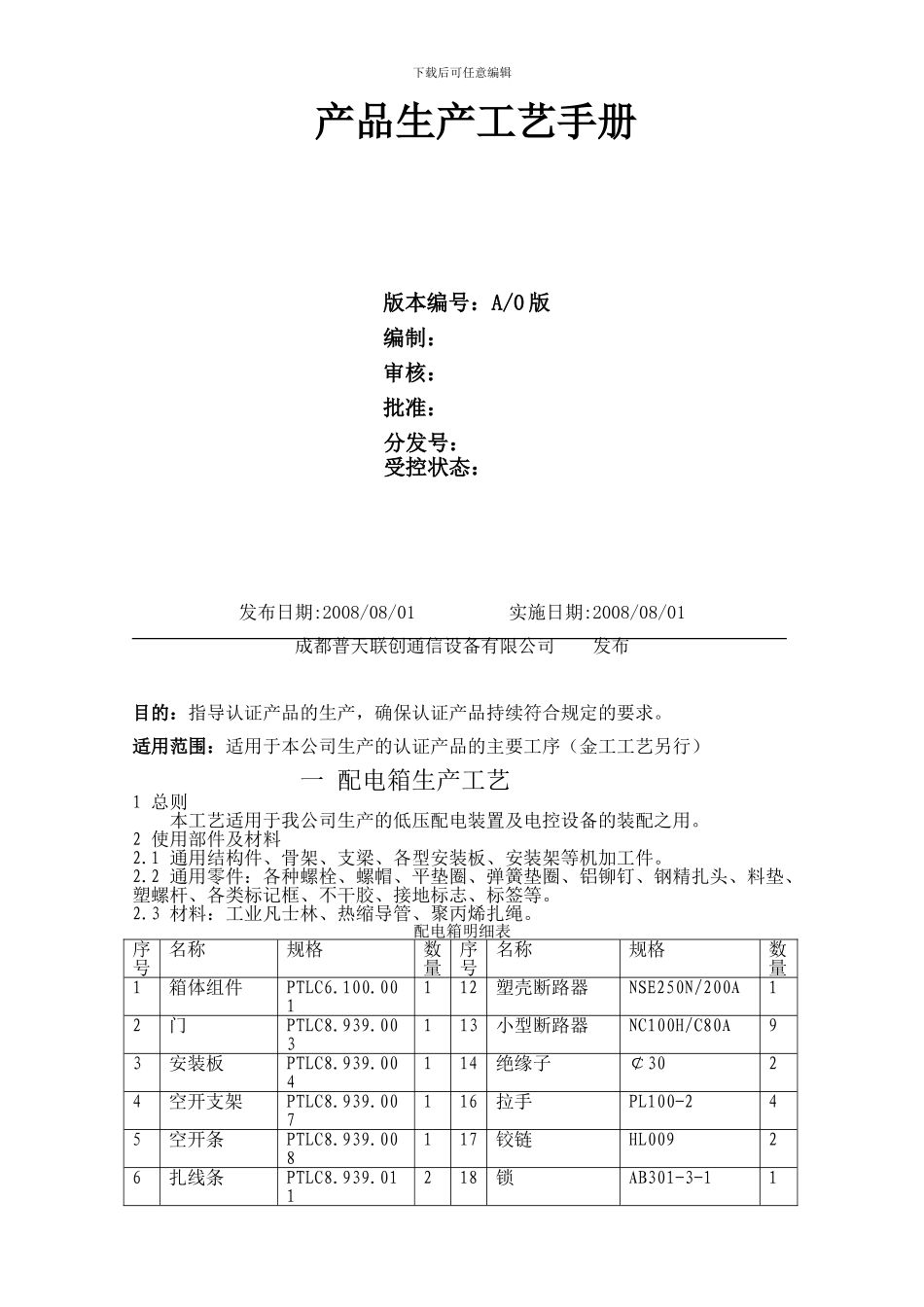

成都普天联创通信设备有限公司文件编号：PTLC-WI-JS-10下载后可任意编辑产品生产工艺手册版本编号：A/0 版编制：审核：批准：分发号：受控状态：发布日期:2008/08/01 实施日期:2008/08/01成都普天联创通信设备有限公司 发布目的：指导认证产品的生产，确保认证产品持续符合规定的要求。适用范围：适用于本公司生产的认证产品的主要工序（金工工艺另行） 一 配电箱生产工艺1 总则 本工艺适用于我公司生产的低压配电装置及电控设备的装配之用。2 使用部件及材料2.1 通用结构件、骨架、支梁、各型安装板、安装架等机加工件。2.2 通用零件：各种螺栓、螺帽、平垫圈、弹簧垫圈、铝铆钉、钢精扎头、料垫、塑螺杆、各类标记框、不干胶、接地标志、标签等。2.3 材料：工业凡士林、热缩导管、聚丙烯扎绳。配电箱明细表序号名称规格数量序号名称规格数量1箱体组件PTLC6.100.001112塑壳断路器NSE250N/200A12门PTLC8.939.003113小型断路器NC100H/C80A93安装板PTLC8.939.004114绝缘子￠3024空开支架PTLC8.939.007116拉手PL100-245空开条PTLC8.939.008117铰链HL00926扎线条PTLC8.939.011218锁AB301-3-11下载后可任意编辑7上面板PTLC8.939.005122外六角螺钉M8×2558下面板PTLC8.939.006123扁园头螺钉M6×14289汇流条PTLC8.939.012324六角螺母M8310汇流条PTLC8.939.013325六角螺母M61211地排PTLC8.939.014226六角螺母M4315接地支座PTLC8.939.015227园头螺钉M4×8319弹垫￠8328平垫￠8320弹垫￠64429平垫￠84421弹垫￠4330平垫￠633 设备及工具3.1 设备：台钻、工作台。3.2 工具：手电钻、活扳手、套筒扳手、呆扳手、锉刀、改刀、钢锯、卷尺、直尺、组锉、榔头、字钉（数字、字母）钢丝钳等。4 工艺准备4.1 按图纸，按技术文件，按工艺全面查看元件、结构、零部件、材料是否经检验及符合有关要求，若需代用的元件和材料，应按规定程序办理代用手续。配电箱关键件清单序号元/部件名称元件/材料名称型号规格/牌号制造商（生产厂）1断路器塑壳断路器NSE系列施耐德低压电气有限公司GM1系列天津梅兰日兰有限公司DZ系列，NM系列浙江正泰电器股份有限公司2隔离开关隔离开关NC系列天津梅兰日兰有限公司DZ系列浙江正泰电器股份有限公司C65N系列, C65H系列施耐德电气低压有限公司3熔断器熔断器RT系列浙江正泰电器股份有限公司4互感器电流互感器BH、LMZJ1、LMZ1、LQG系列浙江正泰电器股份有限公司5母线母排TMY系列成都铁丰金属炉料有限公司绝缘导线BV、BVR、RV...
