超高层核心筒液压爬模与筒内施工电梯无缝衔接施工工法VIP专享VIP免费

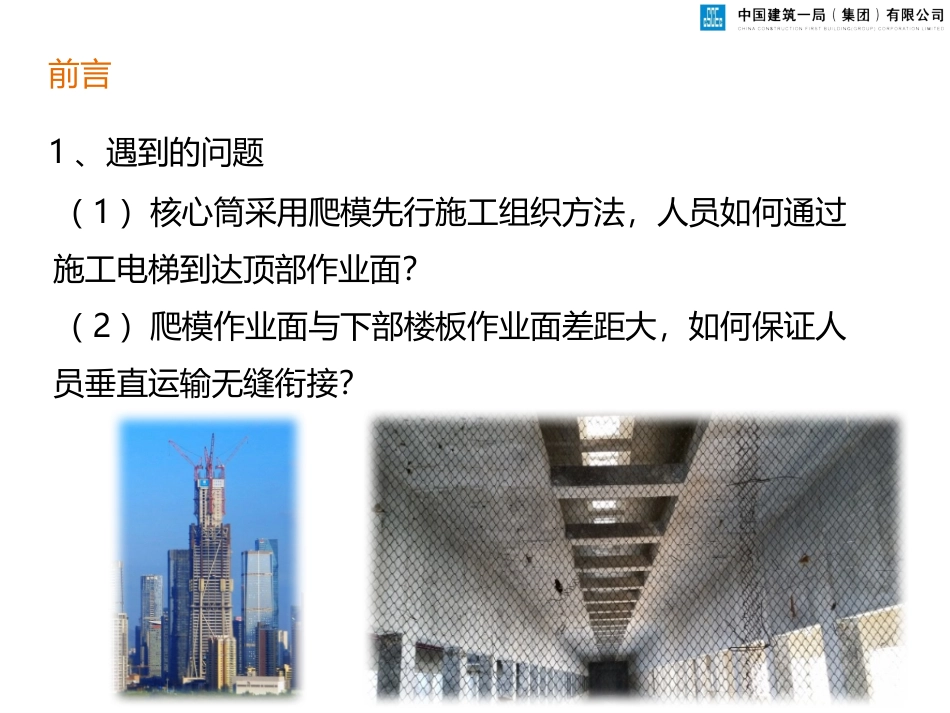

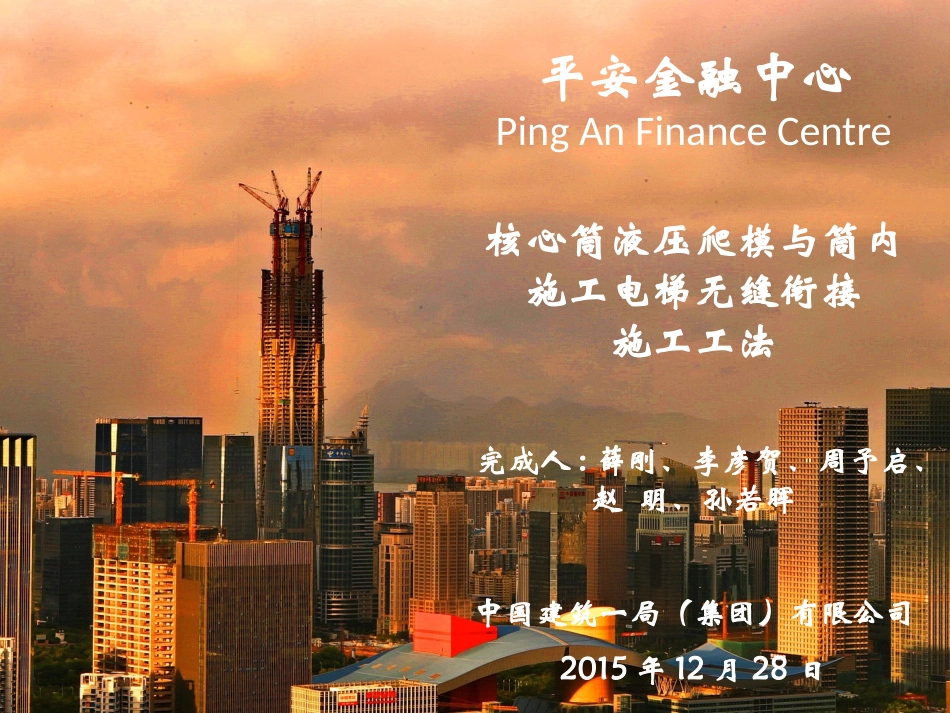

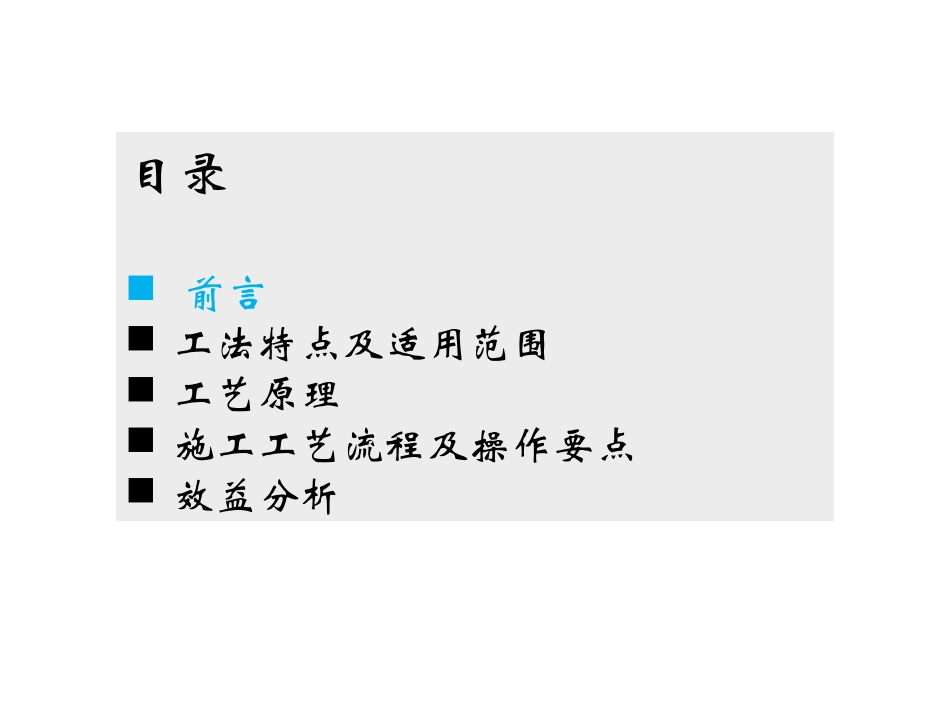

平安金融中心PingAnFinanceCentre工程介绍中国建筑一局（集团）有限公司2014年10月18日平安金融中心PingAnFinanceCentre核心筒液压爬模与筒内施工电梯无缝衔接施工工法完成人:薛刚、李彦贺、周予启、赵明、孙若晖中国建筑一局（集团）有限公司2015年12月28日目录前言工法特点及适用范围工艺原理施工工艺流程及操作要点效益分析前言（1）核心筒采用爬模先行施工组织方法，人员如何通过施工电梯到达顶部作业面？（2）爬模作业面与下部楼板作业面差距大，如何保证人员垂直运输无缝衔接？1、遇到的问题前言（1）解决了核心筒采用液压爬模、施工电梯设置在核心筒内时垂直运输难题；（2）解决了爬模爬升、施工电梯加节的衔接问题，为施工人员提供了安全方便的垂直通道，保证了核心筒爬模施工顺利进行。2、本工法解决的问题目录前言工法特点及适用范围工艺原理施工工艺流程及操作要点效益分析工法特点及适用范围（1）解决核心筒先行施工而无筒内结构楼板平台情况下，施工电梯人员直达爬模作业面的问题；1、工法特点工法特点及适用范围（2）施工电梯不穿越爬模作业平台，不占用爬模上平台宝贵的材料堆场；1、工法特点工法特点及适用范围（3）施工电梯加节期间，爬模作业面人员垂直运输不中断，实现零间隙施工；1、工法特点工法特点及适用范围（4）可利用正式电梯井道安装施工电梯，无需预留楼板，无结构甩项施工。1、工法特点工法特点及适用范围本工法适用于核心筒采用液压爬模、筒内布置施工电梯、爬模先行的超高层。2、适用范围目录前言工法特点及适用范围工艺原理施工工艺流程及操作要点效益分析工艺原理本工法是在一般核心筒液压爬模体系基础上，将爬模主平台梁下挂方钢管立柱，利用方钢管安装下挂的第一吊平台、第二吊平台，方钢管之间通过高强螺栓连接；整个吊平台体系通过斜撑、钢丝绳等措施保证体系稳定。第一吊平台的高度要适应施工电梯标准节以及施工电梯出口的安装高度，达到施工人员通行的目的。爬模爬升后，施工电梯仍可从第二吊平台直接进入该平台。施工电梯标准节加高施工后续可以采取两台施工电梯交替加节，或者在施工人员非工作时间进行。目录前言工法特点及适用范围工艺原理施工工艺流程及操作要点效益分析施工工艺流程及操作要点1、工法流程施工工艺流程及操作要点2、操作要点留设高度施工工艺流程及操作要点2、操作要点电梯高度与爬模高度差施工工艺流程及操作要点2、操作要点吊平台预留电梯标准节施工工艺流程及操作要点2、操作要点两层电梯倒换目录前言工法特点及适用范围工艺原理施工工艺流程及操作要点效益分析效益分析1、工序衔接常规模板体系无法适应超高层核心筒先行墙体施工，采用爬模体系时，施工电梯与爬模爬升的衔接是垂直运输的保证，是施工顺利组织的基础，是后期各工序衔接与提前插入施工的前提。效益分析2、经济效益通过下设的两个吊平台，实现每次爬模爬升时，电梯加节的停顿时间节省4小时，满足了施工人员上下作业的无缝衔接，解决了常规上下爬模加节等待的问题，大大提供了垂直运输效率。超高层核心筒爬模与施工电梯的有效衔接，满足施工要求，同时，由于在内筒安全可靠的衔接方式，虽对电梯井道有一些移交影响，但避免了在施工电梯在外框时对钢结构、机电、装修、幕墙等分部分项工程的影响，解决了后续施工降效的问题，其经济效益可观。目录前言工法特点及适用范围工艺原理施工工艺流程及操作要点效益分析工程案例目录前言工法特点及适用范围工艺原理施工工艺流程及操作要点效益分析工程案例本工法成功应用于平安金融中心，结构为巨型框架-核心筒-外伸臂组合结构，核心筒地下5层至地上11层为钢板剪力墙，此工程主塔楼高度660米，地下5层，地上118层，建成后将是中国第一高楼。此工程核心筒墙体外挂4台大型动臂塔吊（2台M1280D、2台ZSL2700），从将整个竖向施工分为了3个作业面：顶部为核心筒液压爬升工具式模板作业面，中部为巨型柱、桁架层及水平结构作业面，下部为幕墙装修作业面，三个作业面互不影响、全面开工。1、工程实例2、本工法应用概况本工程用于结构的施工...
