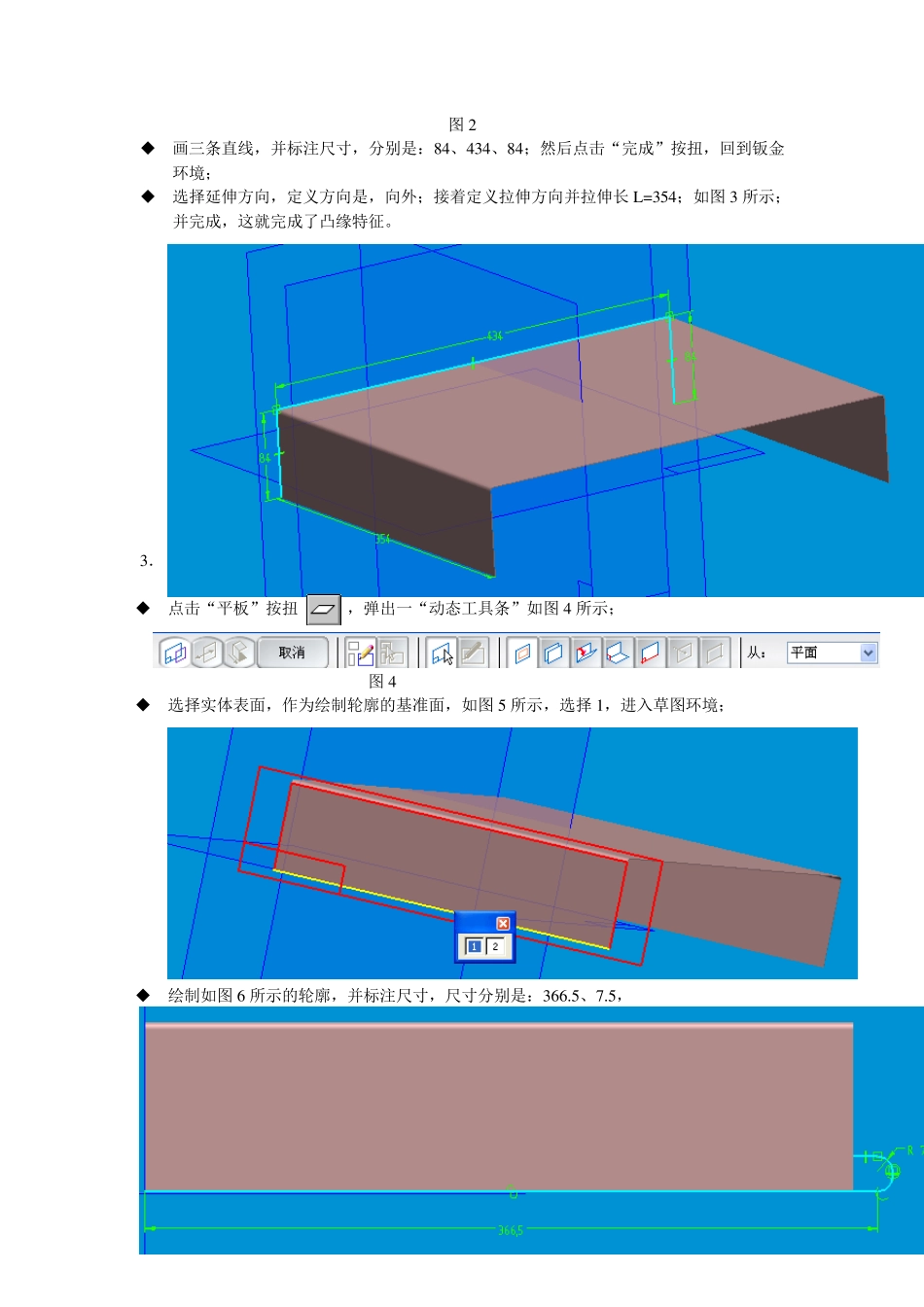

钣 金 设 计 【操作步骤】 1． 新建Sheet 文件 新建Sheet 文件，具体操作步骤如下： 启动并进入Solid Edge 设计环境，点击菜单命令“文件”-----“新建”；或直接点击“工具条”上的 按扭； 在“新建”对话框中，选择“常规”标签下的“Normal.psm”模板文件； 点击“确定“按扭，新建一个空白钣金文件； 将新建的Solid Edge 钣金文件保存为Case_Cov er.psm. 2． 建立凸缘特征 具体操作步骤如下： 在建立轮廓特征之前，在菜单是选取“工具——选项”弹出一对话框，如下图所示，在该对话框中选取“零件属性”，设置材料的厚度、弯曲半径等参数； 点击“轮廓凸缘”按扭 ，弹出“动态工具条”如图 1 所示； 图 1 保持所有参数不变，选择一基准平面“X-Y 平面”作为草图平面，进入“草图轮廓”环境； 开始绘制轮廓；如图 2 所示： 图2 画三条直线，并标注尺寸，分别是：84、434、84；然后点击“完成”按扭，回到钣金环境； 选择延伸方向，定义方向是，向外；接着定义拉伸方向并拉伸长 L=354；如图3 所示；并完成，这就完成了凸缘特征。 图3 3． 建立平板特征 具体步骤如下： 点击“平板”按扭 ，弹出一“动态工具条”如图4 所示； 图4 选择实体表面，作为绘制轮廓的基准面，如图5 所示，选择 1，进入草图环境； 图5 绘制如图6 所示的轮廓，并标注尺寸，尺寸分别是：366.5、7.5， 图6 点击“完成”按扭，回到钣金环境，选择延伸方向，（很显然，其延伸方向是朝轮廓的内部）点击“完成”按扭，即完成了“平板”特征；如图7 所示； 图7 4 ． 建立除料特征 具体步骤如下： 点击“切块”按扭 ，弹出一“动态工具条”如图8 所示； 图8 选择实体表面，作为绘制轮廓的基准面，如图9 所示，选择 1 ，进入草图环境； 图9 点击“局部放大视图”按扭 ，对视图进行局部放大，再绘制如图1 0 所示的轮廓，并标注尺寸，尺寸分别为：8 、1 0 .2 、7 .5 ； 图1 0 点击“完成”按扭，回到钣金设计环境，延伸的方式为“完成贯穿”，即点击 ，即可；这样就完成了“除料”特征的操作； 5 ． 建立二次折弯特征 具体步骤如下： 点击“二次折弯”按扭 ，弹出一“动态工具条”如图1 1 所示； 图1 1 选择实体表面（同于步骤 4 中所选的面），作为绘制轮廓的基准面，进入草图环境； 点击“局部放...
