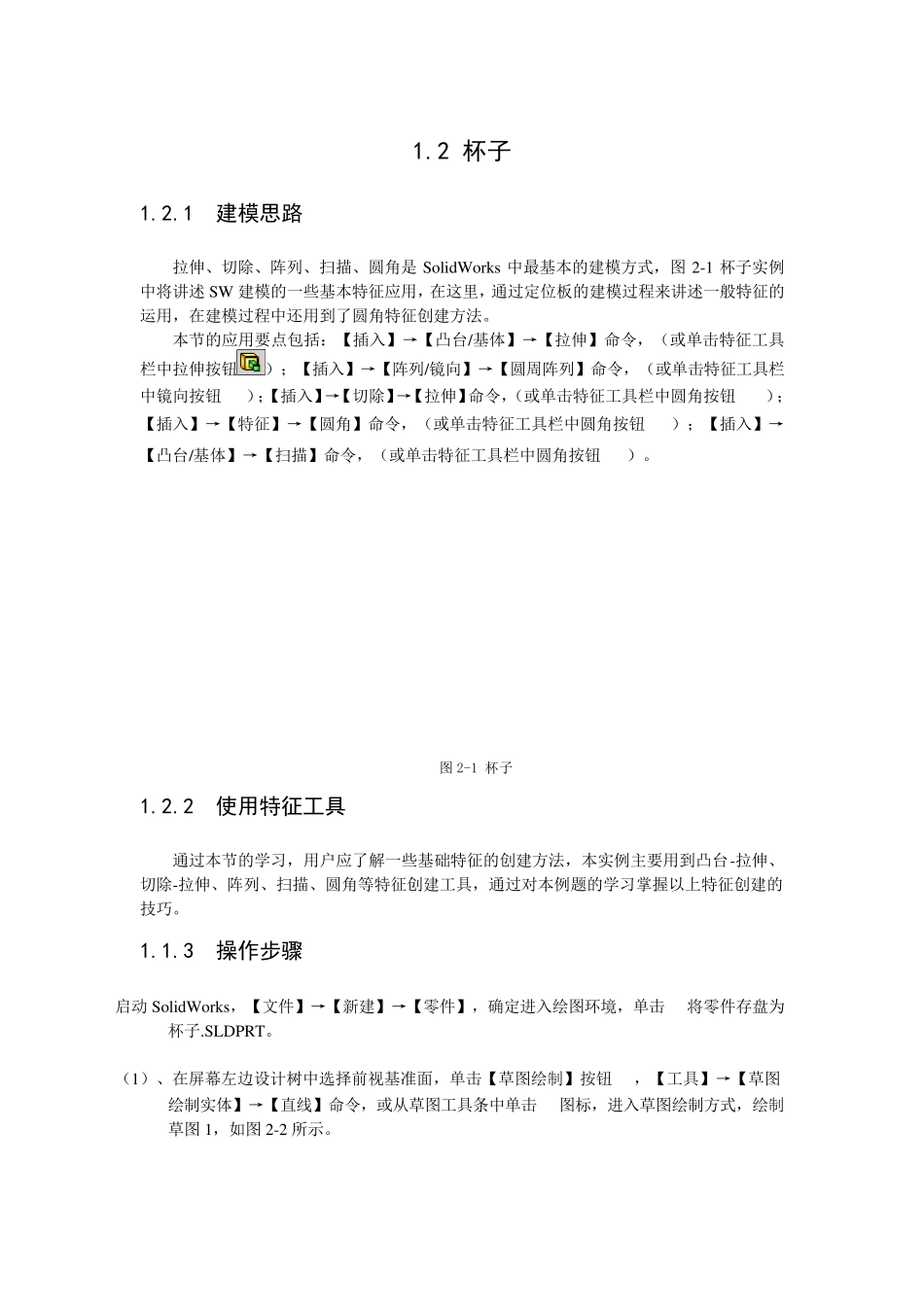

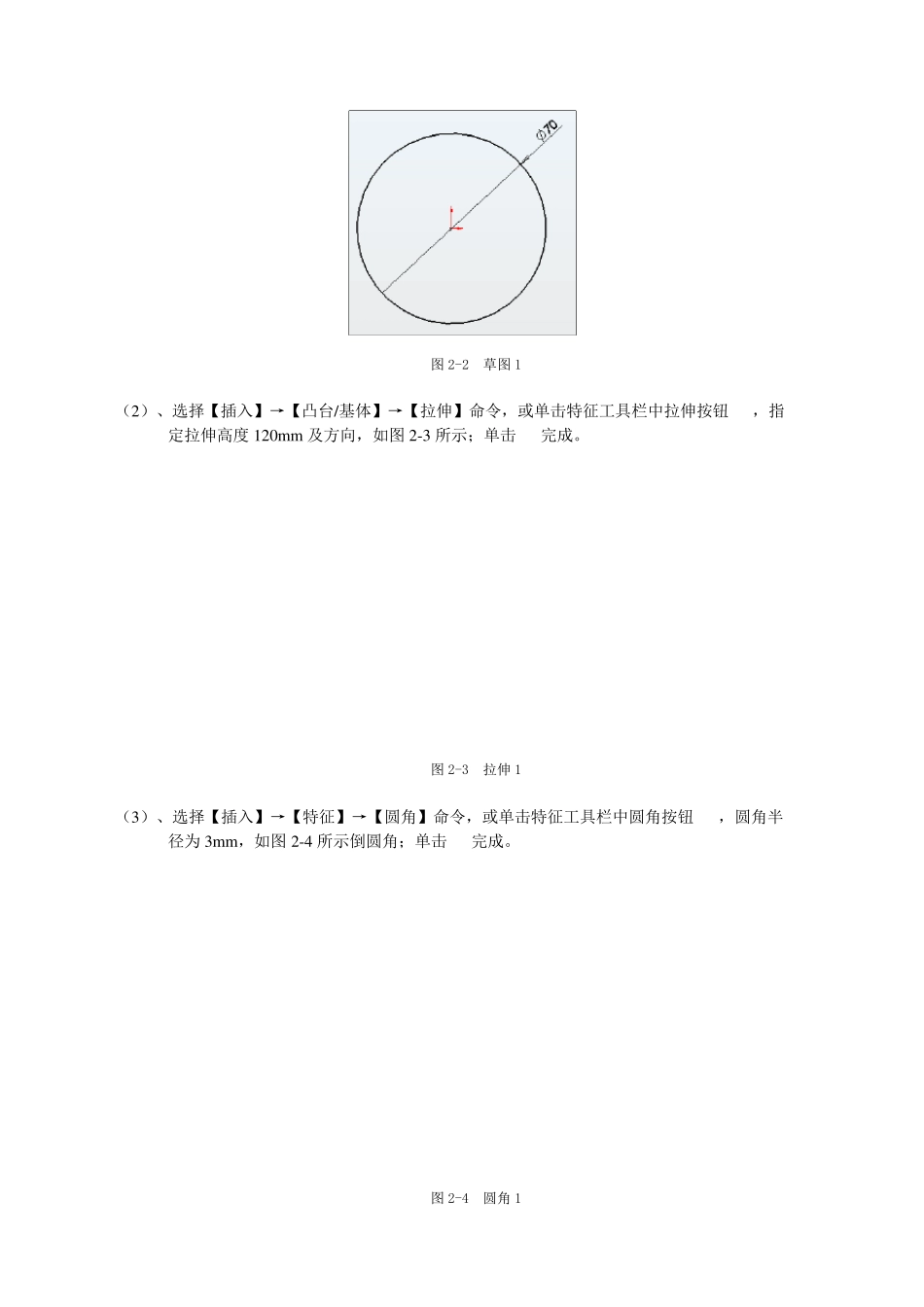

1.2 杯子 1.2.1 建模思路 拉伸、切除、阵列、扫描、圆角是SolidWorks 中最基本的建模方式，图2-1 杯子实例中将讲述SW 建模的一些基本特征应用，在这里，通过定位板的建模过程来讲述一般特征的运用，在建模过程中还用到了圆角特征创建方法。 本节的应用要点包括：【插入】→【凸台/基体】→【拉伸】命令，（或单击特征工具栏中拉伸按钮）；【插入】→【阵列/镜向】→【圆周阵列】命令，（或单击特征工具栏中镜向按钮）；【插入】→【切除】→【拉伸】命令，（或单击特征工具栏中圆角按钮）；【插入】→【特征】→【圆角】命令，（或单击特征工具栏中圆角按钮）；【插入】→【凸台/基体】→【扫描】命令，（或单击特征工具栏中圆角按钮）。 图2-1 杯子 1.2.2 使用特征工具 通过本节的学习，用户应了解一些基础特征的创建方法，本实例主要用到凸台-拉伸、切除-拉伸、阵列、扫描、圆角等特征创建工具，通过对本例题的学习掌握以上特征创建的技巧。 1.1.3 操作步骤 启动 SolidWorks，【文件】→【新建】→【零件】，确定进入绘图环境，单击将零件存盘为杯子.SLDPRT。 （1）、在屏幕左边设计树中选择前视基准面，单击【草图绘制】按钮，【工具】→【草图绘制实体】→【直线】命令，或从草图工具条中单击图标，进入草图绘制方式，绘制草图1，如图2-2 所示。 图2-2 草图1 （2）、选择【插入】→【凸台/基体】→【拉伸】命令，或单击特征工具栏中拉伸按钮，指定拉伸高度 120m m 及方向，如图2-3 所示；单击完成。 图2-3 拉伸 1 （3）、选择【插入】→【特征】→【圆角】命令，或单击特征工具栏中圆角按钮，圆角半径为 3m m ，如图2-4 所示倒圆角；单击完成。 图2-4 圆角 1 （4）、选择右视基准面面，单击标准视图工具栏中的，单击【草图绘制】按钮，绘制草图2，如图2-5 所示。 图2-5 草图2 （5）、选择【插入】→【切除】→【旋转】命令，或单击特征工具栏中拉伸切除按钮，旋转参数中角度设为360°，如图2-6 所示；单击完成。 图2-6 切除-旋转1 （6）、选择【插入】→【特征】→【圆角】命令，或单击特征工具栏中圆角按钮；圆角半径为1.5m m ，如图2-7 所示倒圆角；单击完成。 图2-7 圆角2 （7 ）、选择【插入】→【阵列/镜像】→【圆周阵列】命令，或单击特征工具栏中圆角按钮，旋转中心轴为基准轴，如图 2 -8 所示阵列特征；单击完成。 图 2-8 圆周阵列 1 提示：选择【插入】→【阵列/镜像...
