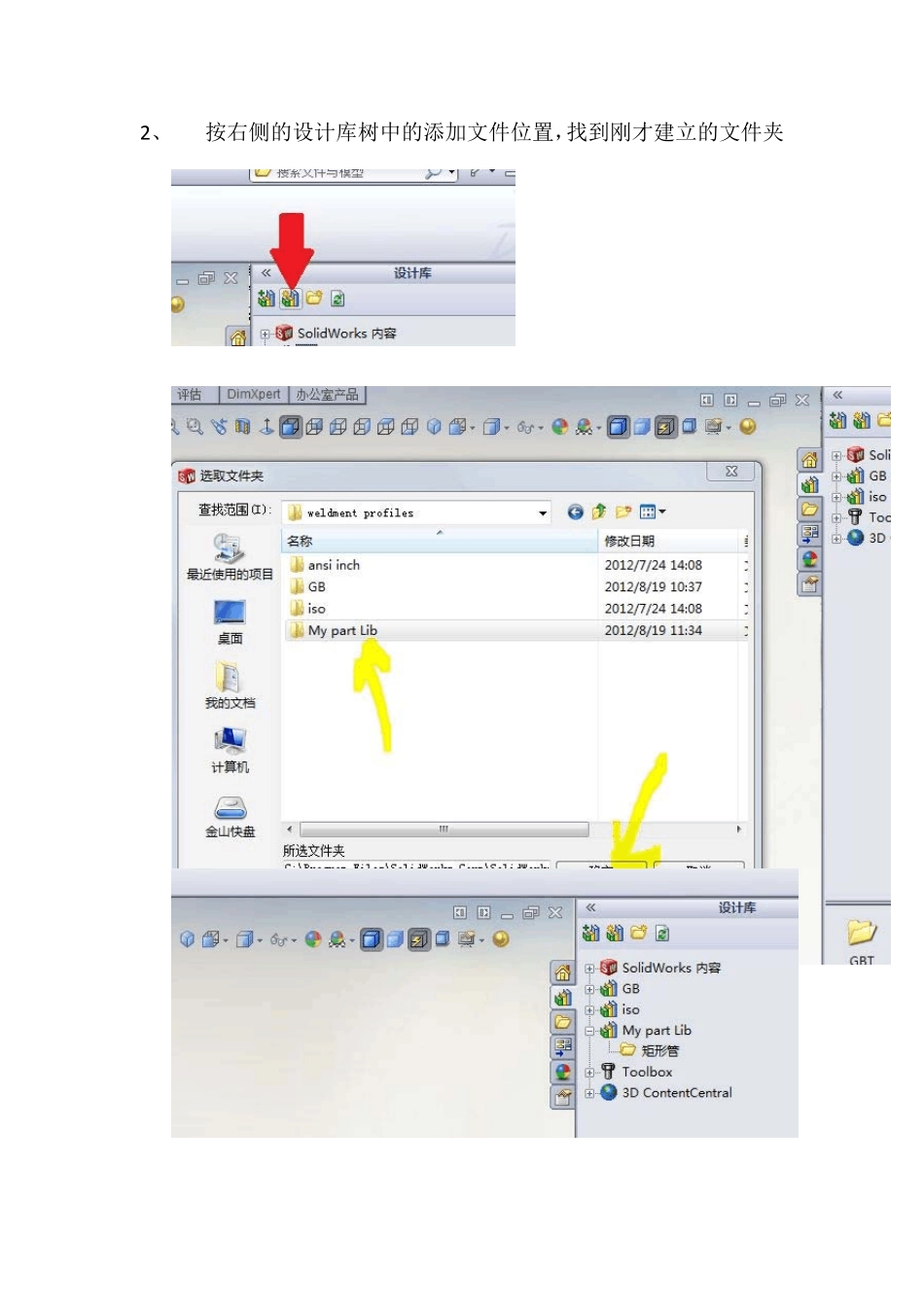

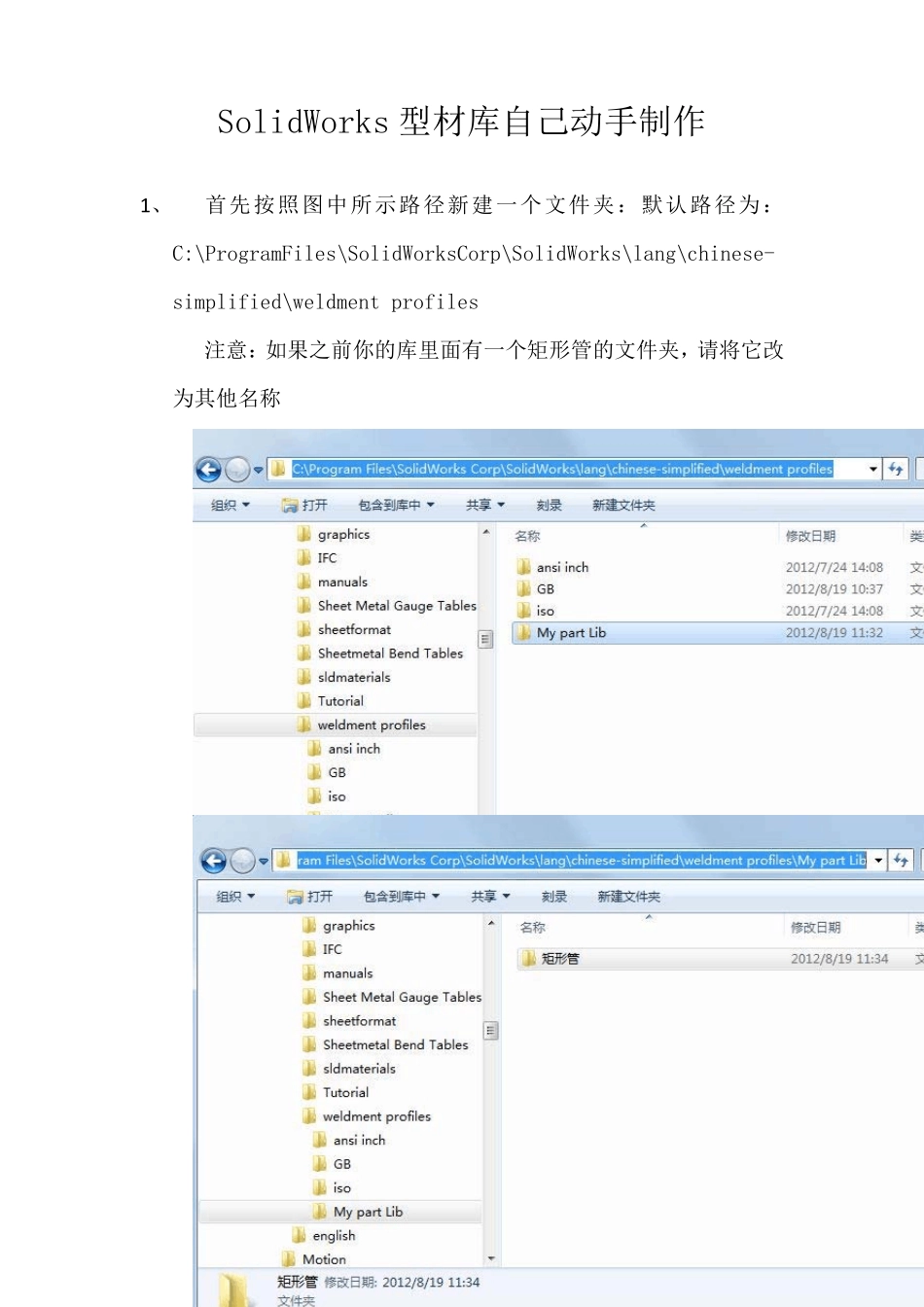

SolidWorks 型材库自己动手制作 1、 首先按照图中所示路径新建一个文件夹:默认路径为:C:\ProgramFiles\SolidWorksCorp\SolidWorks\lang\chinese-simplified\weldment profiles 注意:如果之前你的库里面有一个矩形管的文件夹,请将它改为其他名称 2、 按右侧的设计库树中的添加文件位置,找到刚才建立的文件夹 3、 新建一个文件,不要任何操作,保存刚才的文件夹中,文件类型为:sldlfp 此时在左侧零件的图标发生了变化: 4、 以前视面为基准,绘制你要建立的型材草图轮廓,并添加好尺寸 ;在各个草图关键点添加“点”;对于圆弧,请先选择相切的两条直线,再选择点绘制命令; 5、 在选项中请将虚拟交点设置为以下式样: 6、 退出草图后保存,如下图; 7、 在刚刚绘制好的草图上点右键,选择添加到库; 8、 此时草图右下角出现一个绿色的 L 型标志,表示成功,退出草图,关闭文件; 9、 接下来新建零件后就是按照平常选取标准焊件一样,如下图: 10、 (完)
