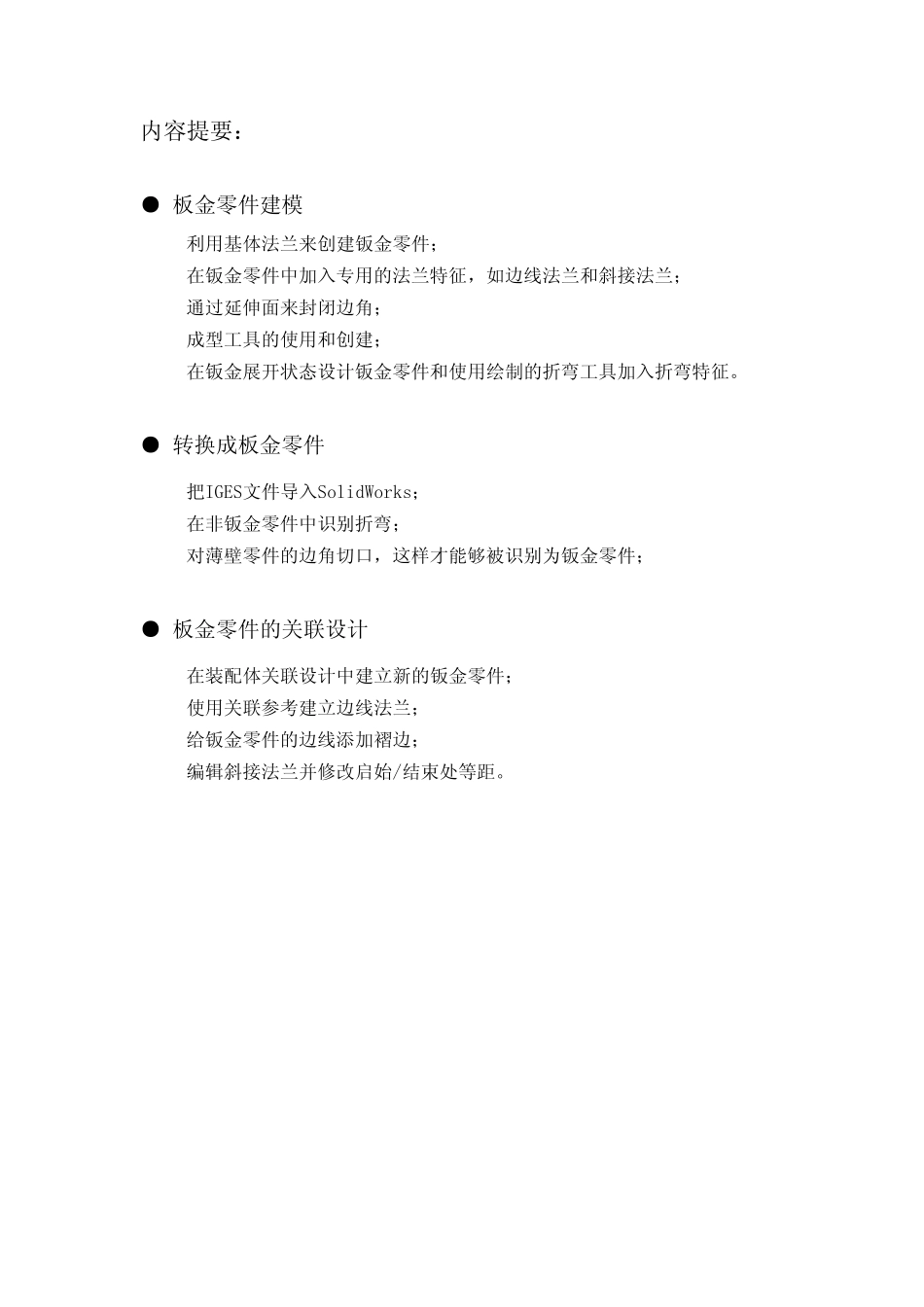

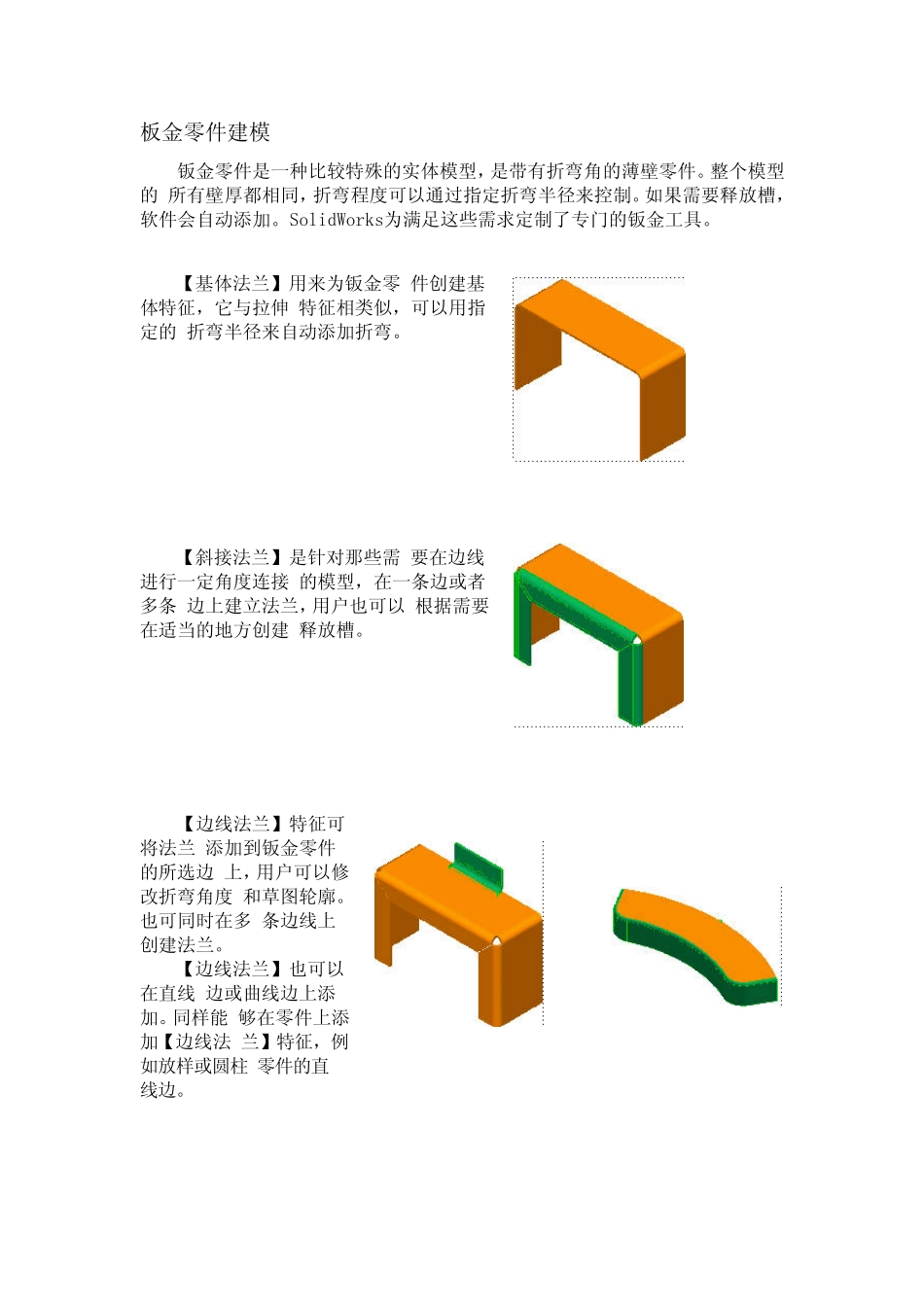

内容提要： ● 板金零件建模 利用基体法兰来创建钣金零件； 在钣金零件中加入专用的法兰特征，如边线法兰和斜接法兰； 通过延伸面来封闭边角； 成型工具的使用和创建； 在钣金展开状态设计钣金零件和使用绘制的折弯工具加入折弯特征。 ● 转换成板金零件 把IGES文件导入SolidWorks； 在非钣金零件中识别折弯； 对薄壁零件的边角切口，这样才能够被识别为钣金零件； ● 板金零件的关联设计 在装配体关联设计中建立新的钣金零件； 使用关联参考建立边线法兰； 给钣金零件的边线添加褶边； 编辑斜接法兰并修改启始/结束处等距。 板金零件建模 钣金零件是一种比较特殊的实体模型，是带有折弯角的薄壁零件。整个模型的 所有壁厚都相同，折弯程度可以通过指定折弯半径来控制。如果需要释放槽， 软件会自动添加。SolidWorks为满足这些需求定制了专门的钣金工具。 【基体法兰】用来为钣金零 件创建基体特征，它与拉伸 特征相类似，可以用指定的 折弯半径来自动添加折弯。 【斜接法兰】是针对那些需 要在边线进行一定角度连接 的模型，在一条边或者多条 边上建立法兰，用户也可以 根据需要在适当的地方创建 释放槽。 【边线法兰】特征可将法兰 添加到钣金零件的所选边 上，用户可以修改折弯角度 和草图轮廓。也可同时在多 条边线上创建法兰。 【边线法兰】也可以在直线 边或曲线边上添加。同样能 够在零件上添加【边线法 兰】特征，例如放样或圆柱 零件的直线边。 【薄片】特征可以为钣金零 件添加具有相同厚度的薄 片，薄片特征的草图必须在 已有平面上绘制。 展开和折叠：在模型展平状态下进行的任何切除，都要用到这对额外的操作，用展开命令展开所需折弯，进行切除，然后用折叠命令将折弯折叠回去。 切口：切口特征通过一个很小的间距切开模型，从而打开盒子形成一个可以展开的钣金零件。 成形工具是作为钣金零件折弯、伸展或者变形的冲模来使用。应用成形工具的 面与成形工具自身的停止面相对应。默认情况下，成形工具向下行进，材料在成形工具接触面时变形。 拖放操作非常简单，只要从 设计库中拖动成形工具，然 后放置到当前零件的面上。 可以通过光标处特征的预览 图来查看成形的情况。 成型工具制作：用零件状态下建立一成型工具PART，然后直接拖动特征树上的零件名称到设计库的成型工具文件夹就完成了成型工具的制作。 绘制的折弯 闭和角 我们来看个具体的例子：制作一个立体声收音机...
