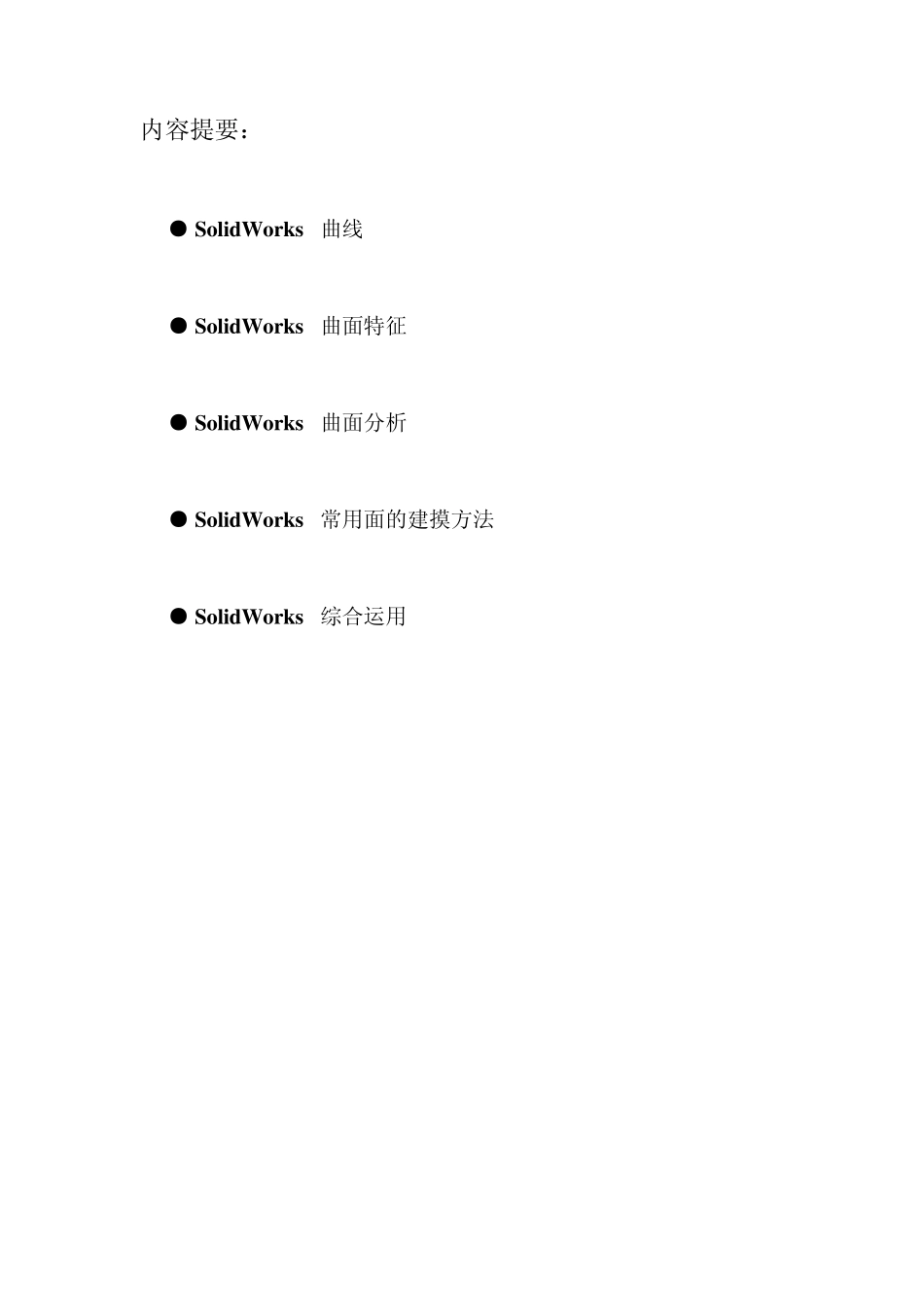

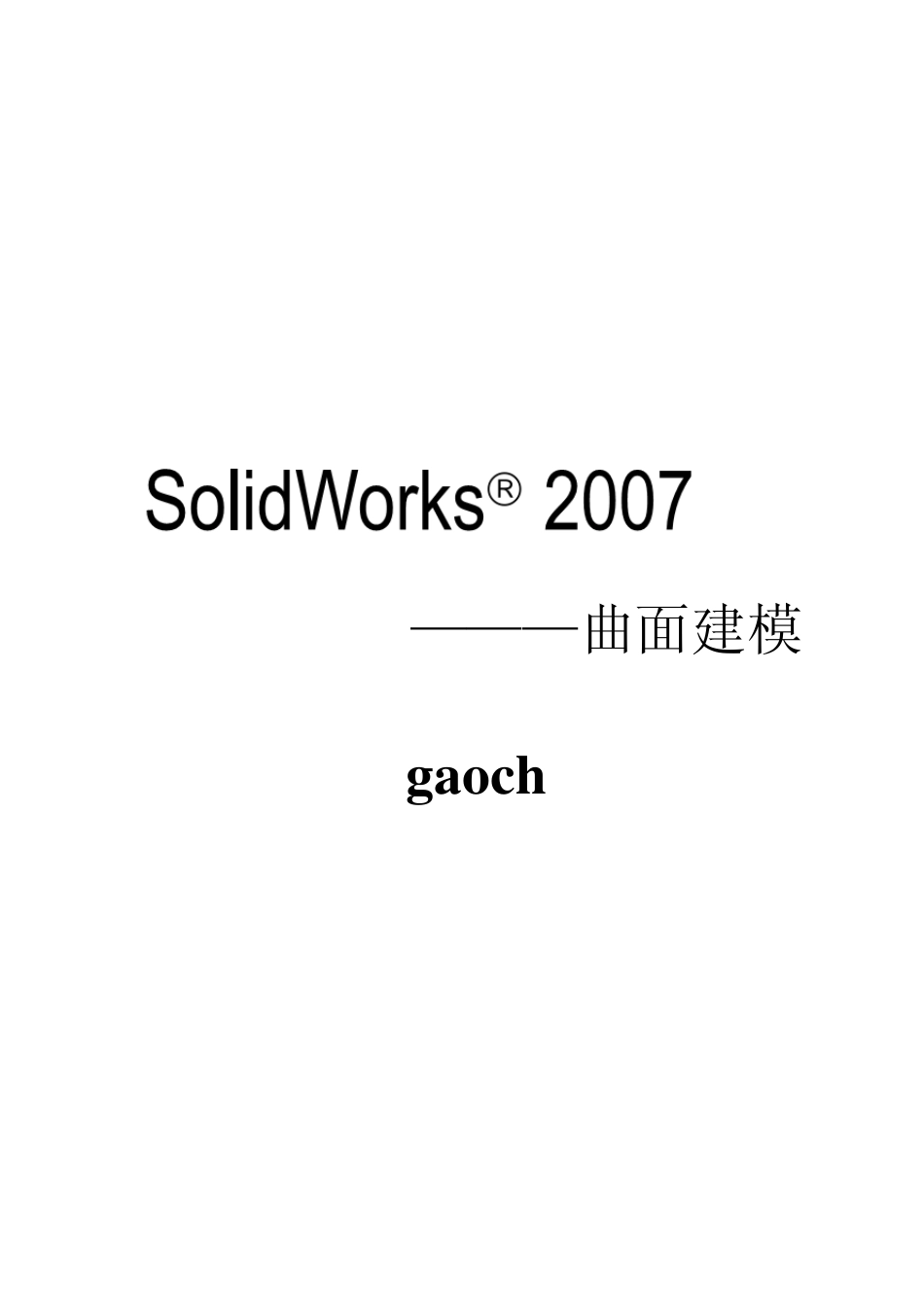

———曲面建模 gaoch 内容提要： ● SolidWorks 曲线 ● SolidWorks 曲面特征 ● SolidWorks 曲面分析 ● SolidWorks 常用面的建摸方法 ● SolidWorks 综合运用 SolidWorks 曲线： 分割线：将实体（草图、实体、曲面、面、基准面、或曲面样条曲线）投影到曲面或平面。并将所选的面分割为多个分离的面，从而允许您选取每一个面。 命令：插入— — 曲线— — 分割线 几个选项的介绍： 投影：将草图投影到曲面上，并将所选的面分割。 轮廓：在一个圆柱形零件上生成一条分割线。并将所选的面分割。（曲面外形的分模常用的方法） 交叉：以交叉实体、曲面、面、基准面、或曲面样条曲线分割面。（简单的说是所选面与其他曲面或者平面的交线来分割所选面） 其他选项含义： 分割所有：分割穿越曲面上的所有可能区域。 自然：分割遵循曲面的形状。 线性：分割遵循线性方向。 投影曲线：从草图投影到模型面或曲面上，或从相交的基准面上绘制的线条。 几个选项的介绍： 草图到面：在基准面中绘制的草图曲线投影到试题的某一个面上，从而生成一条 3D 曲线。 草图到草图：在相交的两个基准面上分别绘制草图，两个草图各自沿垂直方向投影在空间中相交生成一条 3D 曲线。（比如做拉伸弹簧的常有这一步骤来做扫描路径） 组合曲线：通过将曲线、草图几何和模型边线组合为一条单一曲线来生成组合曲线。使用该曲线作为生成放样或扫描的引导曲线。 注意：生成组合曲线的个段线（曲线、草图几何、模型边线）必须互相连接 通过XYZ 点的曲线：通过X、Y 和 Z 座标列中的单元格里点座标生成的样条曲线。（操作不做详细介绍） 通过参考点的样条曲线：利用定义的点或已存在的端点作为曲线型值点而生成的样条曲线。 螺旋线\涡状线：通过草图上的一个圆来绘制。 样条曲线：主要讲解套和样条曲线和样条曲线的控制。 套和样条曲线：将多个草图实体转化成单一样条曲线。（扫描的路径和引导线，放样的引导线都需要单一的曲线），下面是两个直线段和一个圆弧段套和成单一的样条曲线，当然套和后的样条曲线并非和之前的两个直线段和一个圆弧段一模一样，有个偏差，由公差控制，用户可以自行调整。 样条曲线的控制：调整的时候最好显示曲率梳，曲率梳的理想状态是没有折点，所以我们要做到尽量的光滑。 绘制：样条曲线由型值点控制，通过绘制型值点绘制，完全定义需要对各型值点坐标的定义（当然还有各型值点的切线方向可以调整...
