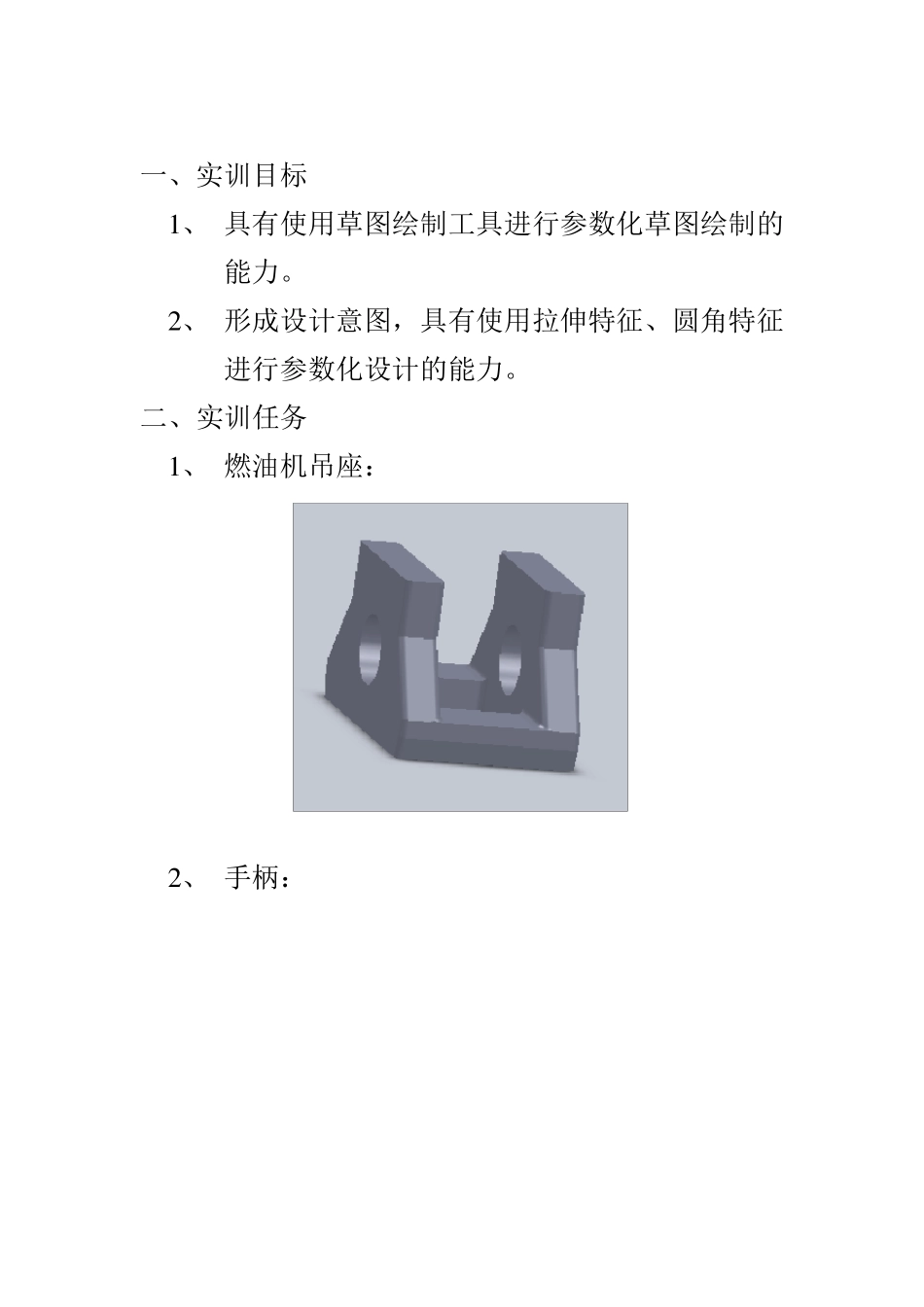

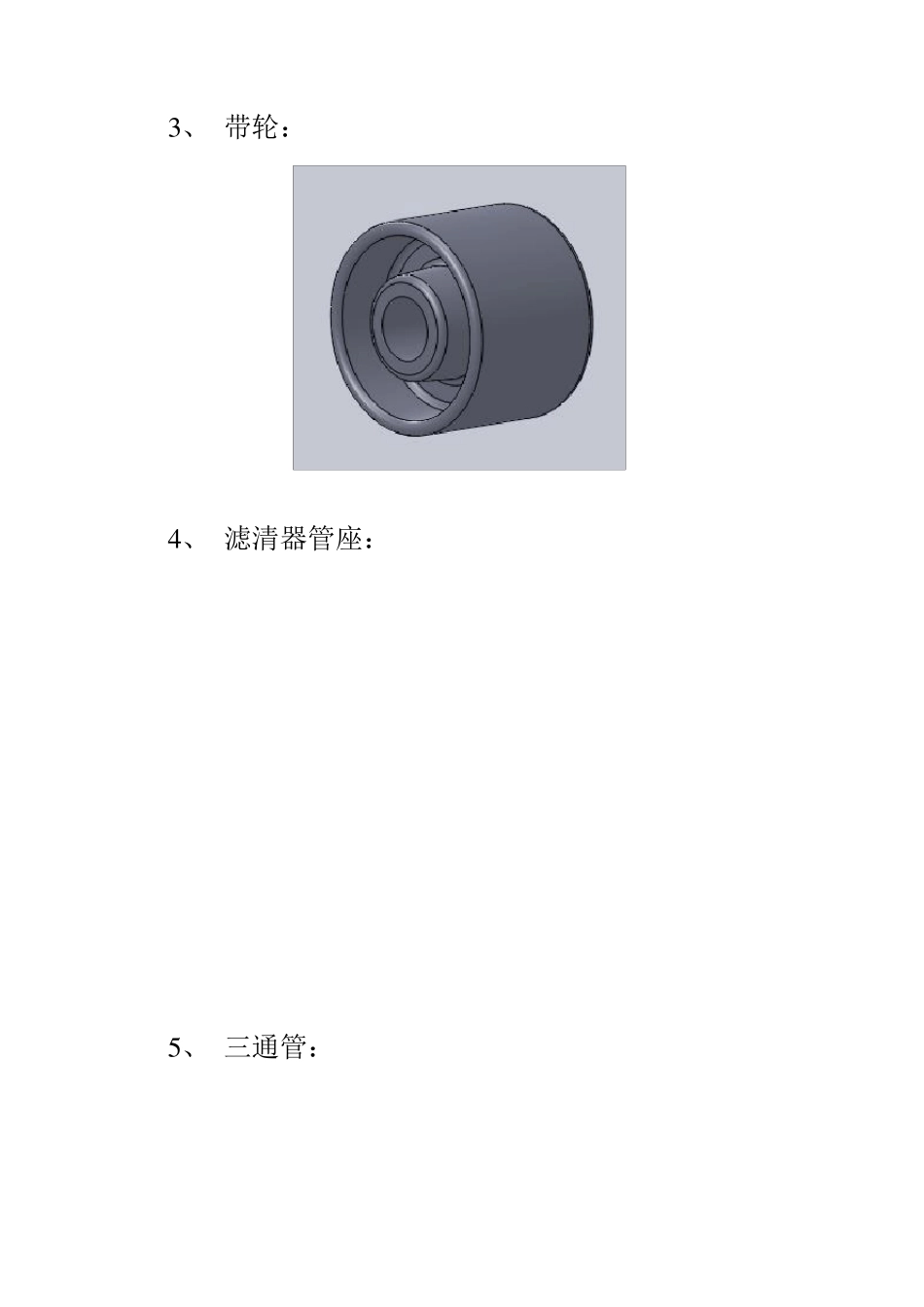

SolidWorks 实训报告 姓名：*** 班级：09 数控 631 学号：********** 一、实训目标 1 、 具有使用草图绘制工具进行参数化草图绘制的能力。 2 、 形成设计意图，具有使用拉伸特征、圆角特征进行参数化设计的能力。 二、实训任务 1 、 燃油机吊座： 2 、 手柄： 3 、 带轮： 4 、 滤清器管座： 5 、 三通管： 6 、 螺杆： 7 、 支架： 8 、 铣刀头座体： 9 、 弹簧： 1 0 、瓶子： 三、实训过程 1 、 创建新文件，单击按钮，在出现的对话框中单击图标，单击确定按钮，然后选择基准面，单击右视按钮，将视图转正，单击草图绘制按钮，在右视基准面上打开一张草图。 2 、 绘制拉伸轮廓草图，使草图完全定义，如草图1 所示的绘制 草图 1 3 、完成拉伸草图。单击右上角按钮，退出草绘模式。此时设计树种显示已完成的草图 1 ，如图 1 -1所示。 1 -1 4 、建立底座。选中草图 1 ，单击拉伸凸台按钮，在出现的属性管理器，设置如图 1 -2 所示，单击确定按钮，拉伸实体形成，如图 1 -3 所示。 1 -2 1 -3 5 、建立上部分柱体，选择刚完成 1 -3 的上表面为基准面，将视图转正，绘制草图 2 ，然后进行拉伸，设置如图 1 -4 所示，所形成的实体如图 1 -5 所示。 草图 2 1 -3 1 -5 6 、选择 1 -5 顶面作为基准面绘制草图 3 ，进行拉伸切除，设置属性管理器如图 1 -6 ，所形成实体如图1 -7 所示。 草图3 1 -6 1 -7 7 、单击前视图按钮，转正视图，绘制前后凸台草图4 ，拉伸设置如图1 -8 ，所形成实体如图1 -9 所示。 草图4 1 -7 1 -9 8 、单击前视图，绘制草图5 ，拉伸切除通孔 1 -1 0 ，然后形成的实体如图1 -1 1 所示。 草图5 1-10 1-11 9、单击右视基准面，转正视图，绘制草图6\7，拉伸两边凸台，属性管理器如图1-12，实体如图1-13 所示。 草图6\7 1-11 1-13 11、单击右视基准面，转正视图，绘制草图8，拉伸切除孔，属性管理器如图1-14 所示，实体如图1-15 所示。 草图8 1 -1 4 1 -1 5 1 2 、单击前视基准面，转正视图，绘制草图9 ，拉伸切除通孔，设置属性管理器如图1 -1 6 所示，通过圆周阵列绘制出其余通孔，实体如图1 -1 7所示。 草图9 1 -1 6 1 -1 7 1 3 、选择顶面为基准面，绘制草图1 0 ，单击异型孔向导按钮，设置属性管理器如图1 -1 7 所示，通过线性阵列绘制出其余...
