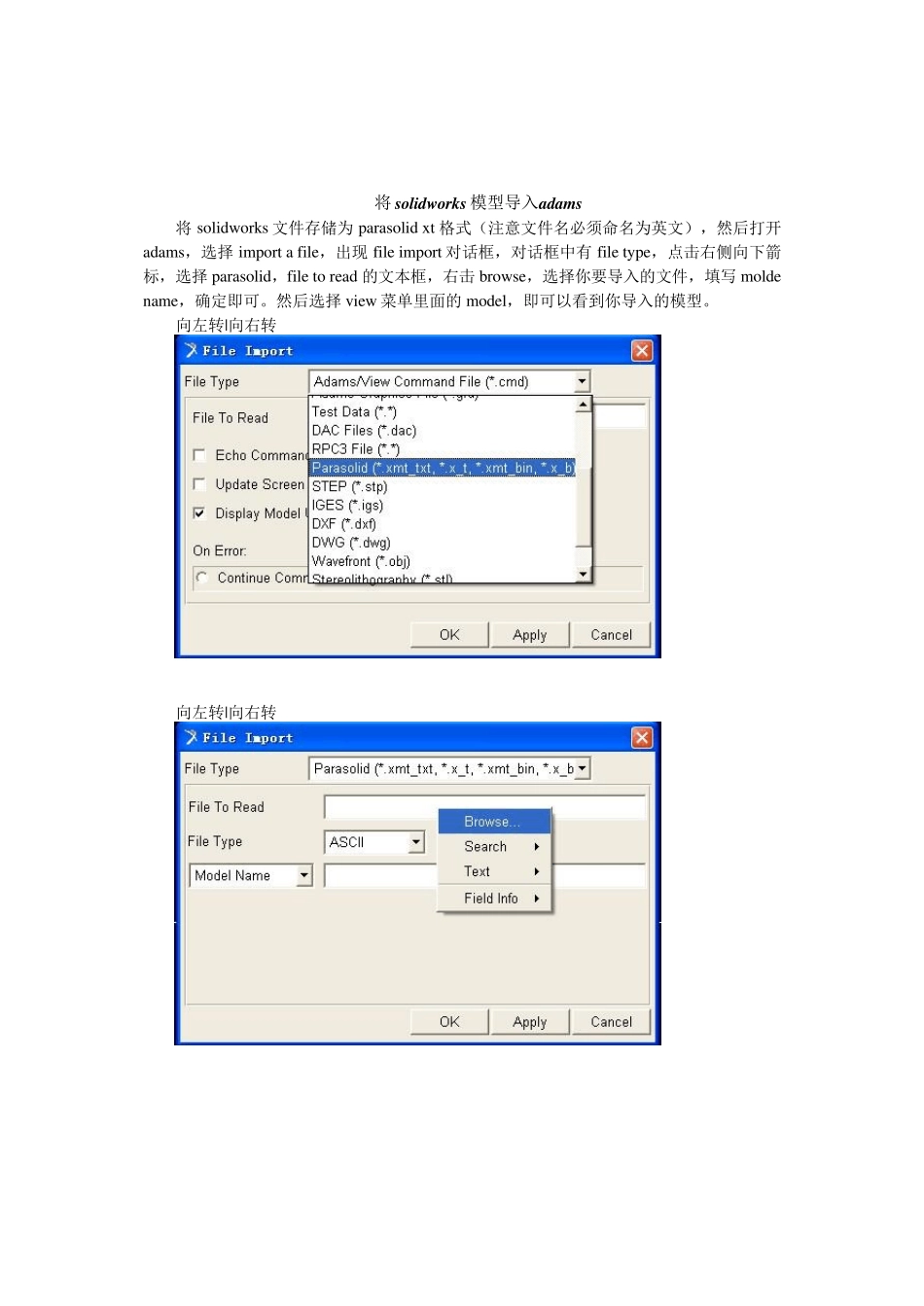

将solidw orks 模型导入adams 将solidworks 文件存储为parasolid xt 格式（注意文件名必须命名为英文），然后打开adams，选择import a file，出现file import 对话框，对话框中有file type，点击右侧向下箭标，选择parasolid，file to read 的文本框，右击browse，选择你要导入的文件，填写molde name，确定即可。然后选择view 菜单里面的model，即可以看到你导入的模型。 向左转|向右转 向左转|向右转 SolidWorks 2006 三维建模实例教程 2 第 1 章 SolidWorks 基 础 与建模技术 本章要点 SolidWorks 是一个在Window s 环境下进行机械设计的软件，是一个以设计功能为主的CAD/CAE/CAM 软件，其界面操作完全使用Window s 风格，具有人性化的操作界面，从而具备使用简单、操作方便的特点。 SolidWorks 是一个基于特征、参数化的实体造型系统，具有强大的实体建模功能；同时也提供了二次开发的环境和开放的数据结构。本章介绍 SolidWorks 的环境和简单的造型过程，让读者快速了解这个软件的使用。 本章内容  SolidWorks 环境简介  SolidWorks 建模技术  简单演练 第1 章 SolidWorks 基础与建模技术 3 SolidWorks 2006 三维建模实例教程 4 1.1 SolidWorks 环境简介 SolidWorks 是美国 SolidWorks 公司开发的三维 CAD 产品，是实行数字化设计的造型软件，在国际上得到广泛的应用。同时具有开放的系统，添加各种插件后，可实现产品的三维建模、装配校验、运动仿真、有限元分析、加工仿真、数控加工及加工工艺的制定，以保证产品从设计、工程分析、工艺分析、加工模拟、产品制造过程中的数据的一致性，从而真正实现产品的数字化设计和制造，并大幅度提高产品的设计效率和质量。 通过本节的学习，读者应熟悉 SolidWorks 的界面，以及常用工具条的使用。 1.1.1 工作环境和模块简介 1．启动SolidWorks 和界面简介 安装 SolidWorks 后，在 Window s 的操作环境下，选择【开始】→【程序】→【SolidWorks 2006】→【SolidWorks 2006】命令，或者在桌面双击SolidWorks 2006 的快捷方式图标，就可以启动 SolidWorks 2006，也可以直接双击打开已经做好的 SolidWorks 文件，启动SolidWorks 2006。 图1-1 是 SolidWorks 2006 启动后的界面。 图1-1 SolidWorks 界面 这个界面只是显示几个下拉菜单和标准工具栏，选择下拉菜单【文件】→【新建】命令，或单...
