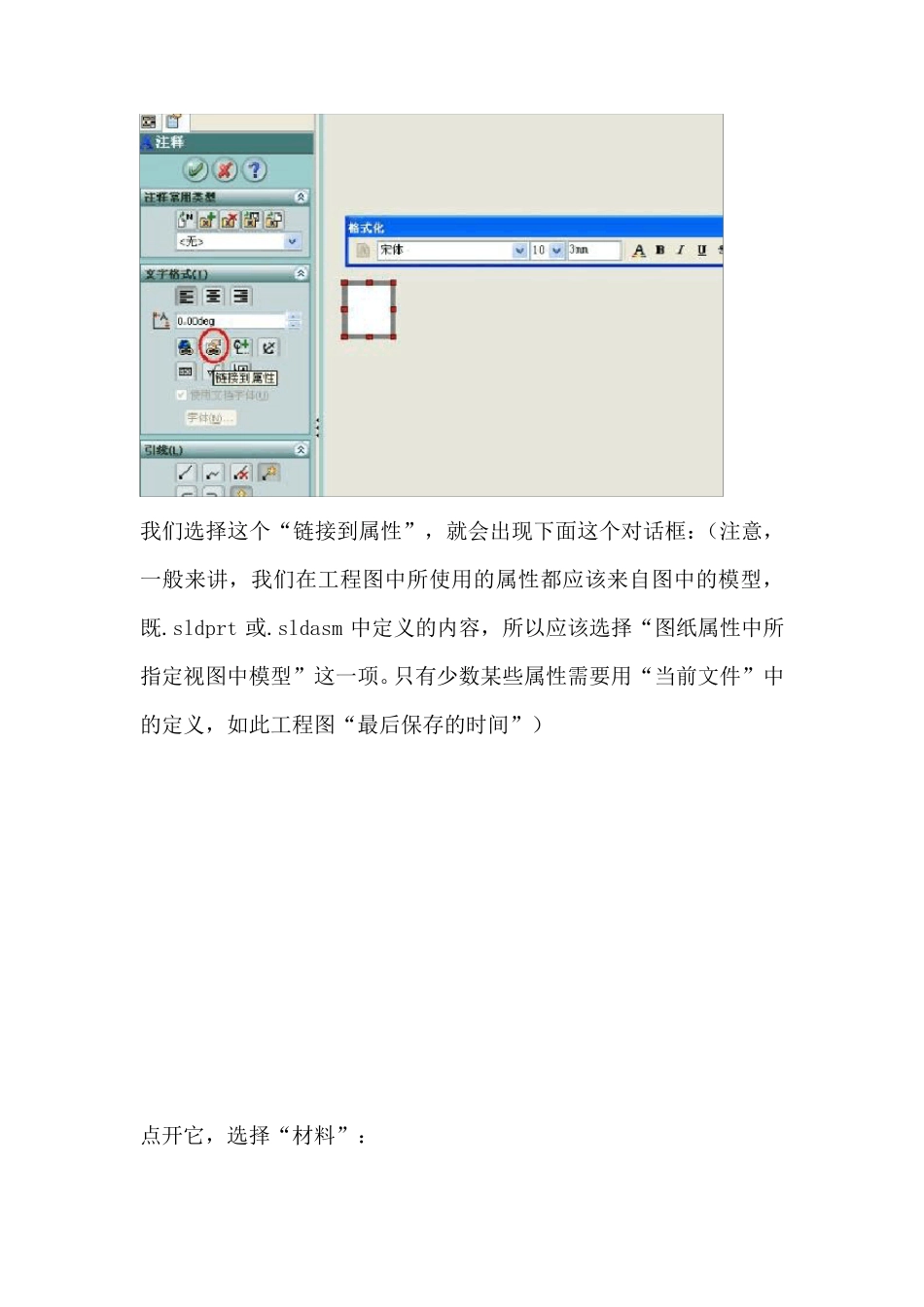

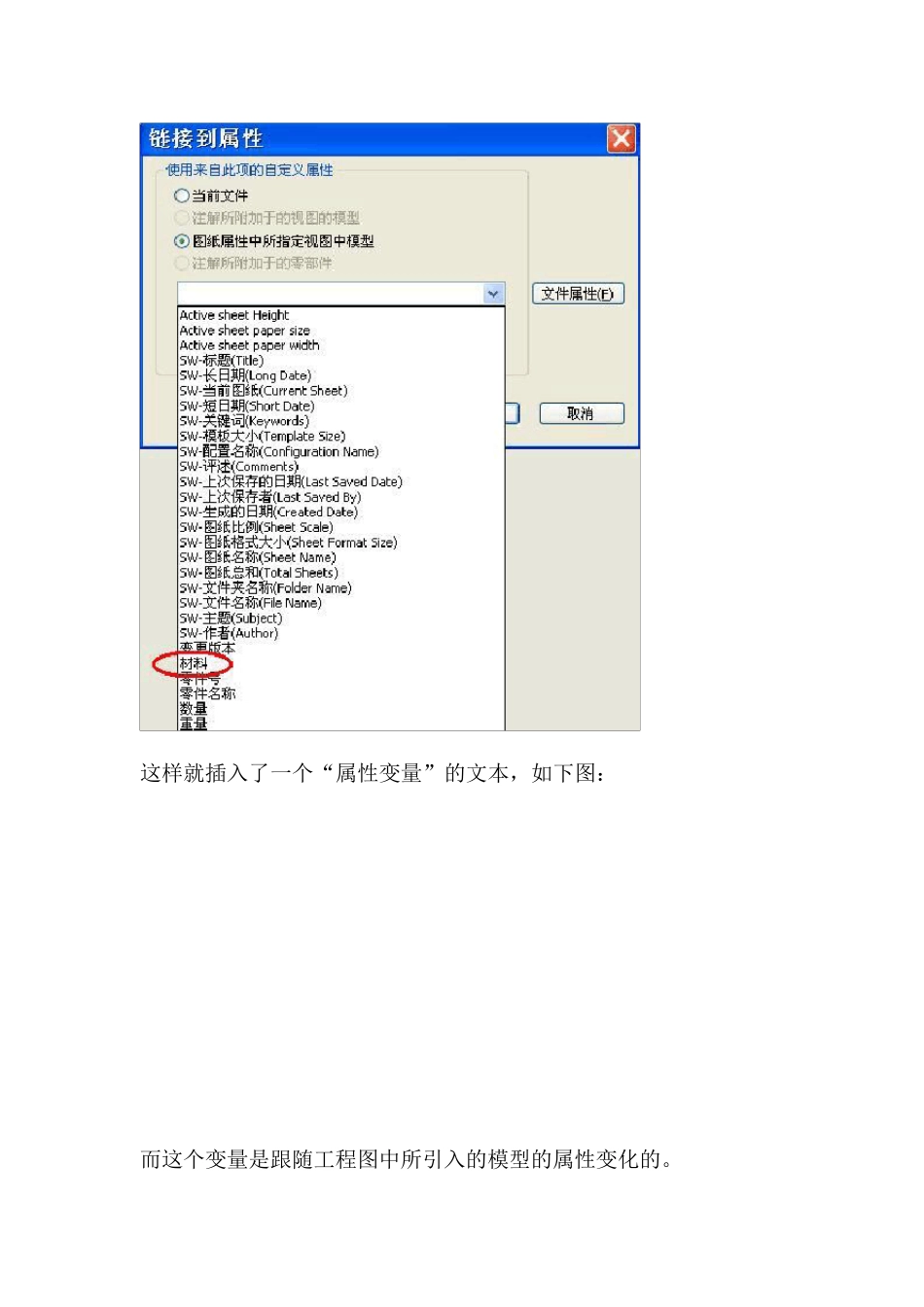

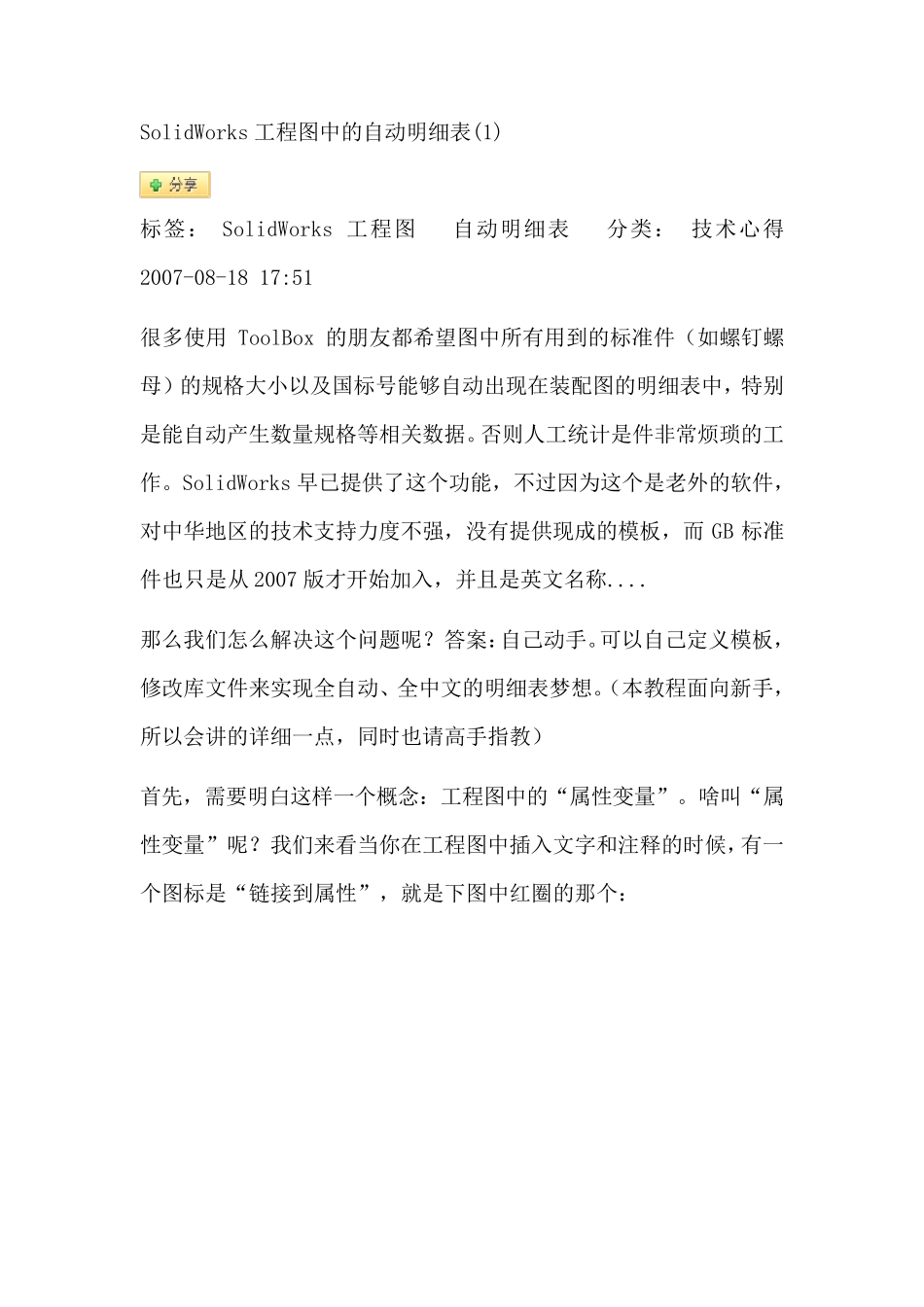

SolidWorks 工 程 图 中 的 自 动 明 细 表 (1) 标 签 ： SolidWorks 工 程 图 自 动 明 细 表 分 类 ： 技 术 心 得 2007-08-18 17:51 很 多 使 用ToolBox 的 朋 友 都 希 望 图 中 所 有 用 到 的 标 准 件 （ 如 螺 钉 螺母 ） 的 规 格 大 小 以 及 国 标 号 能 够 自 动 出 现 在 装 配 图 的 明 细 表 中 ， 特 别是 能 自 动 产 生 数 量 规 格 等 相 关 数 据 。 否 则 人 工 统 计 是 件 非 常 烦 琐 的 工作 。 SolidWorks 早 已 提 供 了 这 个 功 能 ， 不 过 因 为 这 个 是 老 外 的 软 件 ，对 中 华 地 区 的 技 术 支 持 力 度 不 强 ， 没 有 提 供 现 成 的 模 板 ， 而GB 标 准件 也 只 是 从 2007 版 才 开 始 加 入 ， 并 且 是 英 文 名 称 .... 那 么 我 们 怎 么 解 决 这 个 问题呢？答案：自 己动 手。可以 自 己定义模 板 ，修改库文 件 来实现 全自 动 、全中 文 的 明 细 表 梦想。（ 本教程 面向新手，所 以 会讲的 详细 一点， 同时也 请高手指教） 首先， 需要明 白这 样一个 概念： 工 程 图 中 的 “属性变量 ”。 啥叫“属性变量 ”呢？我 们 来看当你在 工 程 图 中 插入 文 字和注释的 时候， 有 一个 图 标 是 “链接到 属性”， 就是 下图 中 红圈的 那 个 ： 我们选择这个“链接到属性”，就会出现下面这个对话框：（注意，一般来讲，我们在工程图中所使用的属性都应该来自图中的模型，既.sldprt 或.sldasm 中定义的内容，所以应该选择“图纸属性中所指定视图中模型”这一项。只有少数某些属性需要用“当前文件”中的定义，如此工程图“最后保存的时间”） 点开它，选择“材料”： 这样就插入了一个“属性变量”的文本，如下图： 而这个变量是跟随工程图中所引入的模型的属性变化的。 现在我们来建立一个3D 模型，选定他的材料为黄铜： 然后将这个模型插入到工程图中： 看吧，那个“属性变量”的文本就变成了“黄铜”。看到这里，可能有朋友会马上尝试，可是，怎么没有那个“材料”的属性呢？ 这个前面说过，没有现成的模板给你，需要自己定义零件和装配体的模板 SolidWorks 工程图中的自动明细表(2) 标签：...
