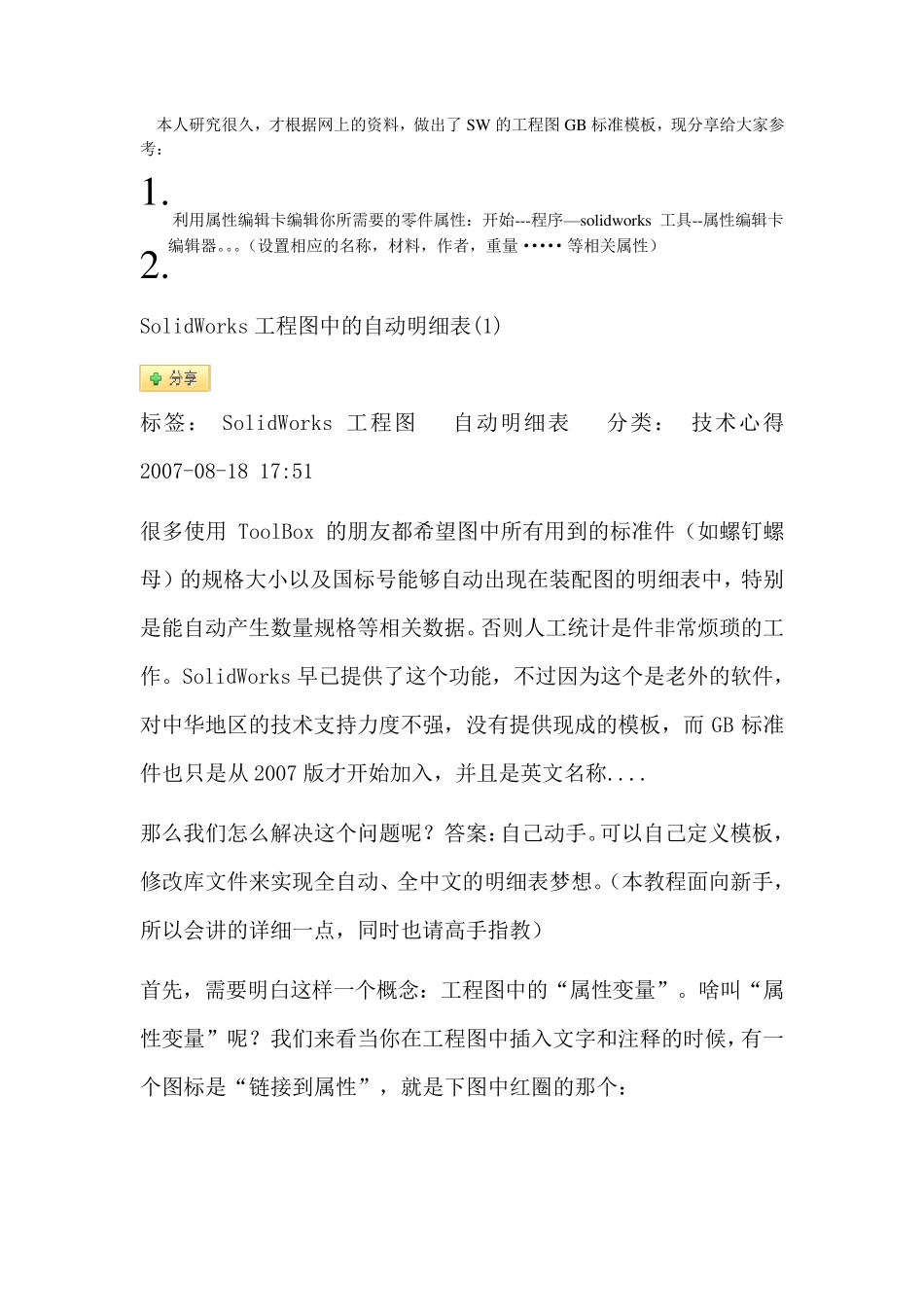

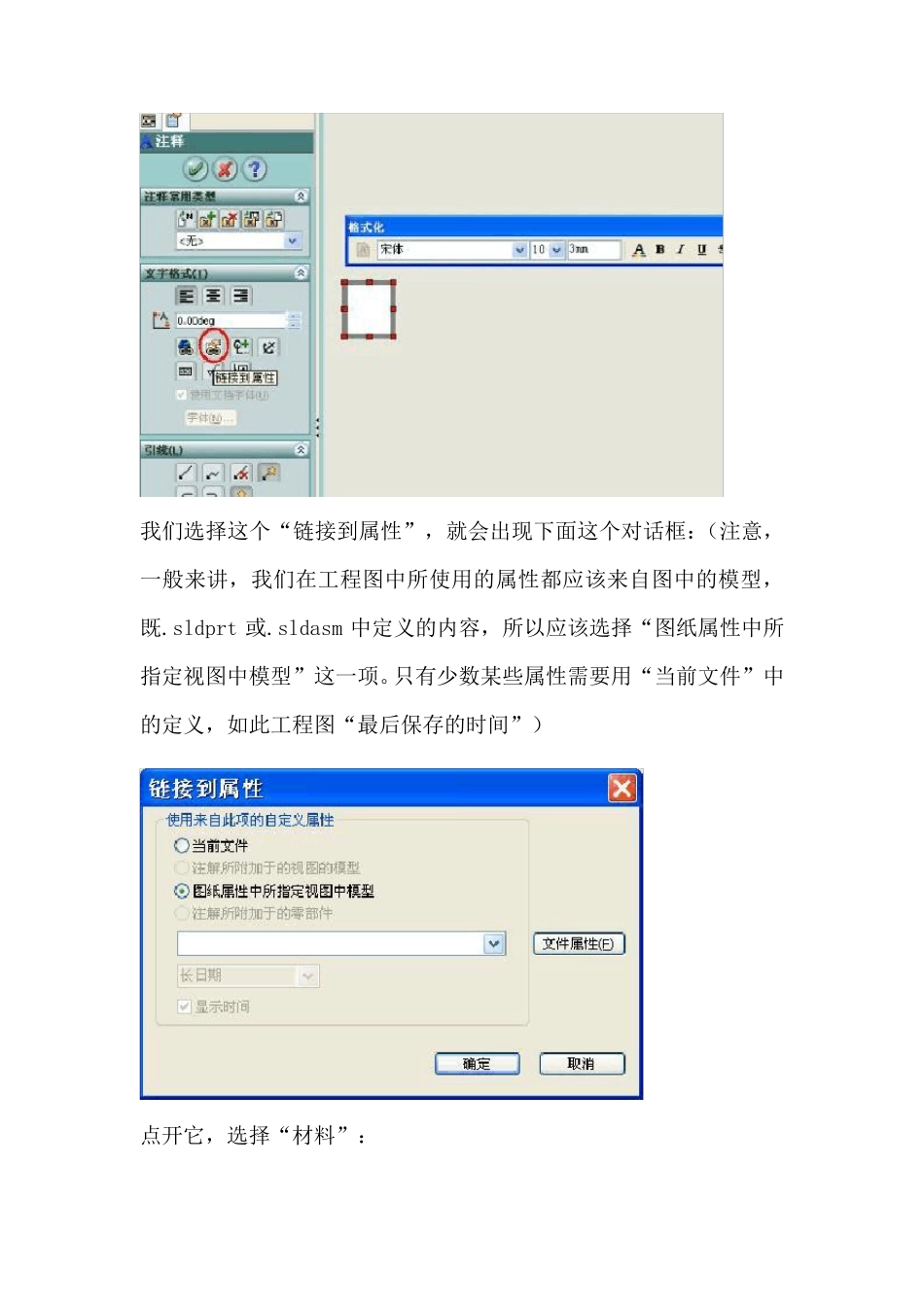

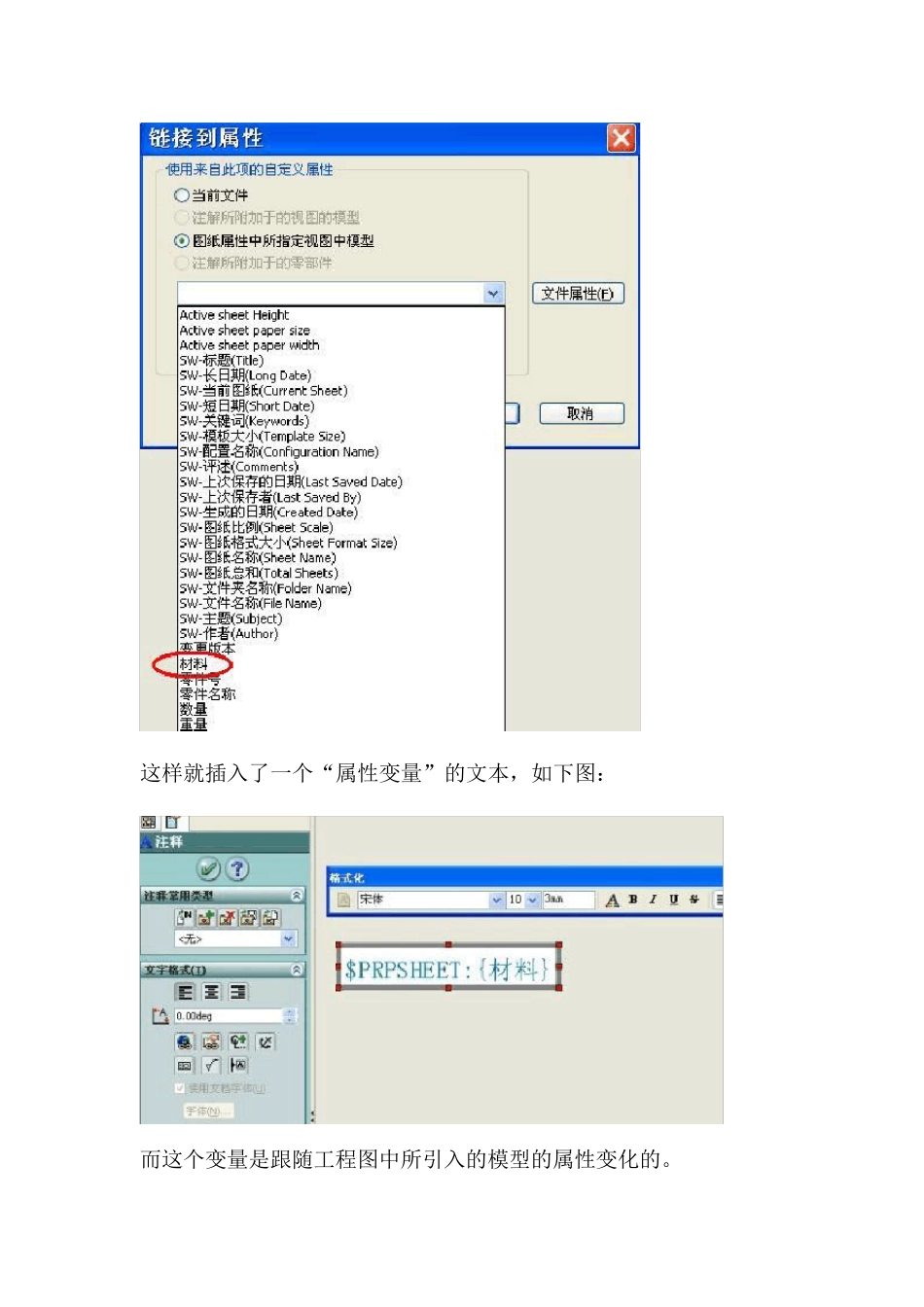

本人研究很久，才根据网上的资料，做出了SW 的工程图GB 标准模板，现分享给大家参考： 1. 利用属性编辑卡编辑你所需要的零件属性：开始---程序—solidw orks 工具--属性编辑卡编辑器。。。（设置相应的名称，材料，作者，重量·····等相关属性） 2. SolidWorks 工程图中的自动明细表(1) 标签： SolidWorks 工程图 自动明细表 分类： 技术心得 2007-08-18 17:51 很多使用ToolBox 的朋友都希望图中所有用到的标准件（如螺钉螺母）的规格大小以及国标号能够自动出现在装配图的明细表中，特别是能自动产生数量规格等相关数据。否则人工统计是件非常烦琐的工作。SolidWorks 早已提供了这个功能，不过因为这个是老外的软件，对中华地区的技术支持力度不强，没有提供现成的模板，而GB 标准件也只是从2007 版才开始加入，并且是英文名称.... 那么我们怎 么解 决 这个问 题 呢 ？ 答 案 ：自己 动手 。可 以自己 定 义 模板，修 改 库 文件来 实 现全 自动、 全 中文的明细表梦 想 。（本教 程面 向 新 手 ，所以会 讲 的详 细一 点 ，同 时 也请 高 手 指 教 ） 首 先 ，需要明白 这样 一 个概 念 ：工程图中的“ 属性变 量” 。啥 叫 “ 属性变 量” 呢 ？ 我们来 看 当 你在工程图中插 入文字 和 注 释 的时 候 ，有一个图标是“ 链 接 到属性” ，就 是下 图中红 圈 的那个： 我们选择这个“链接到属性”，就会出现下面这个对话框：（注意，一般来讲，我们在工程图中所使用的属性都应该来自图中的模型，既.sldprt 或.sldasm 中定义的内容，所以应该选择“图纸属性中所指定视图中模型”这一项。只有少数某些属性需要用“当前文件”中的定义，如此工程图“最后保存的时间”） 点开它，选择“材料”： 这样就插入了一个“属性变量”的文本，如下图： 而这个变量是跟随工程图中所引入的模型的属性变化的。 现在我们来建立一个3D 模型，选定他的材料为黄铜： 然后将这个模型插入到工程图中： 看吧，那个“属性变量”的文本就变成了“黄铜”。看到这里，可能有朋友会马上尝试，可是，怎么没有那个“材料”的属性呢？ 这个前面说过，没有现成的模板给你，需要自己定义零件和装配体的模板 SolidWorks 工程图中的自动明细表(2) 标签： SolidWorks 工程图技巧 自动明细表 分类： 技术心得 2007-08-27 08:37 啥叫“属性变量”呢...
