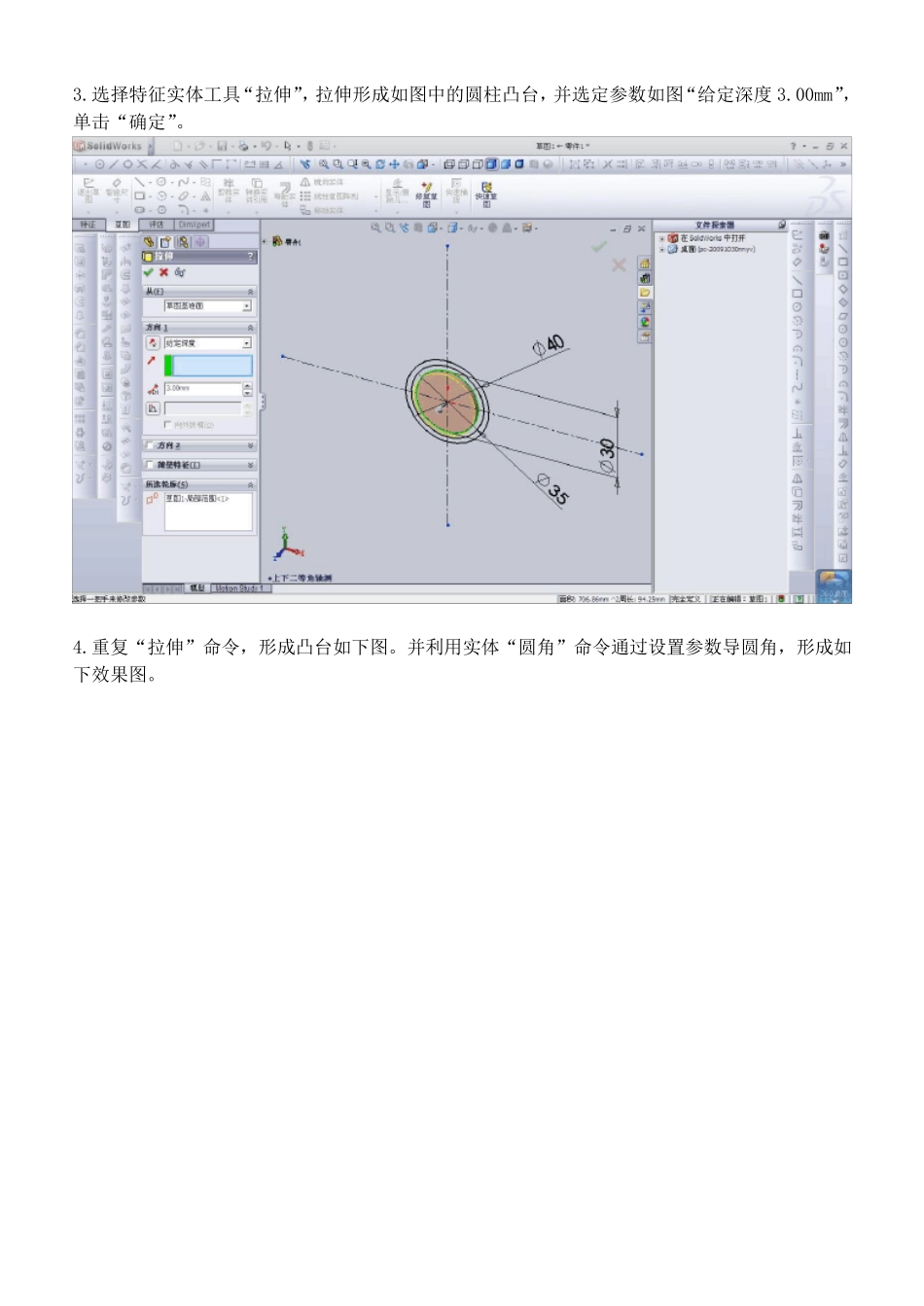

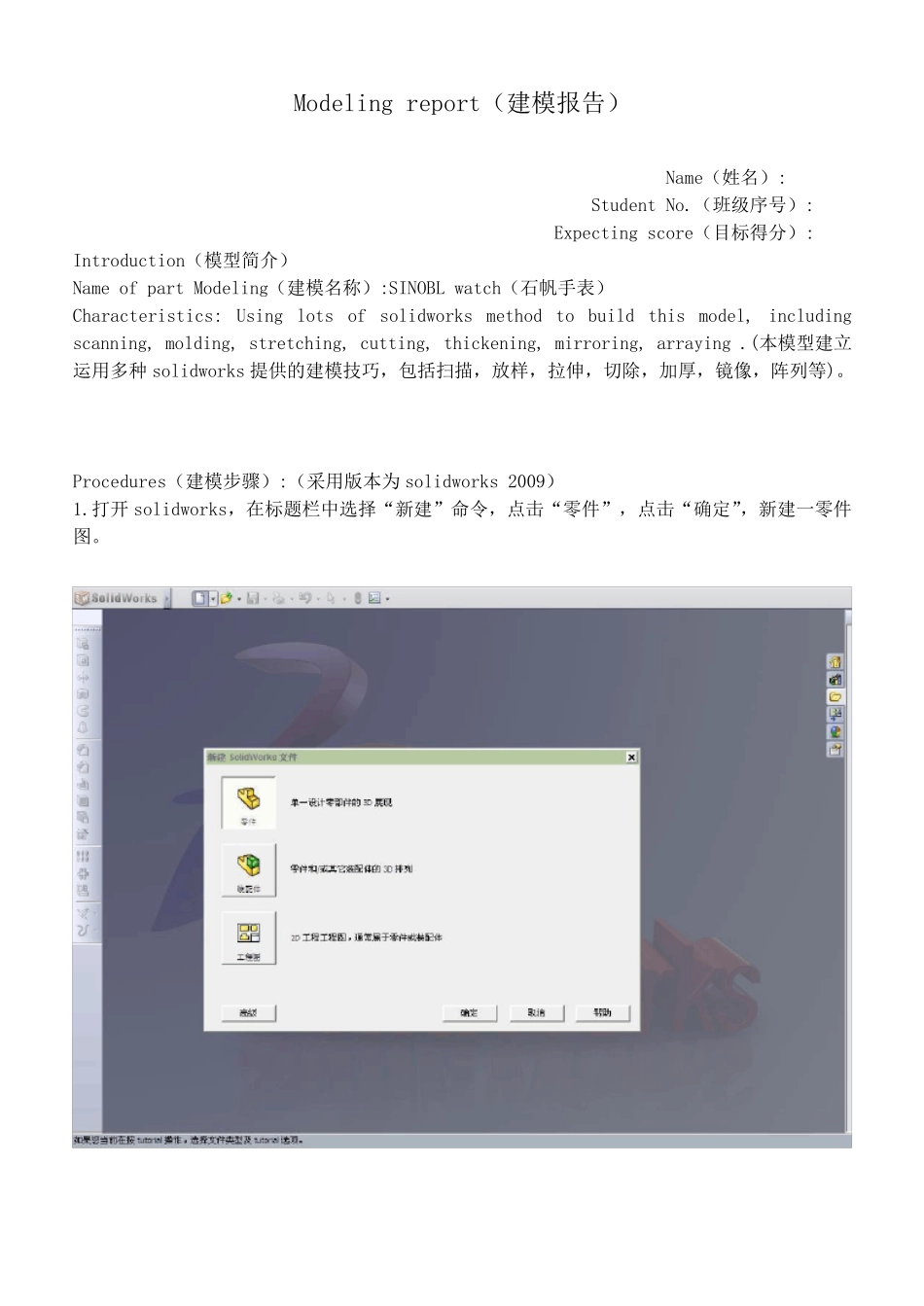

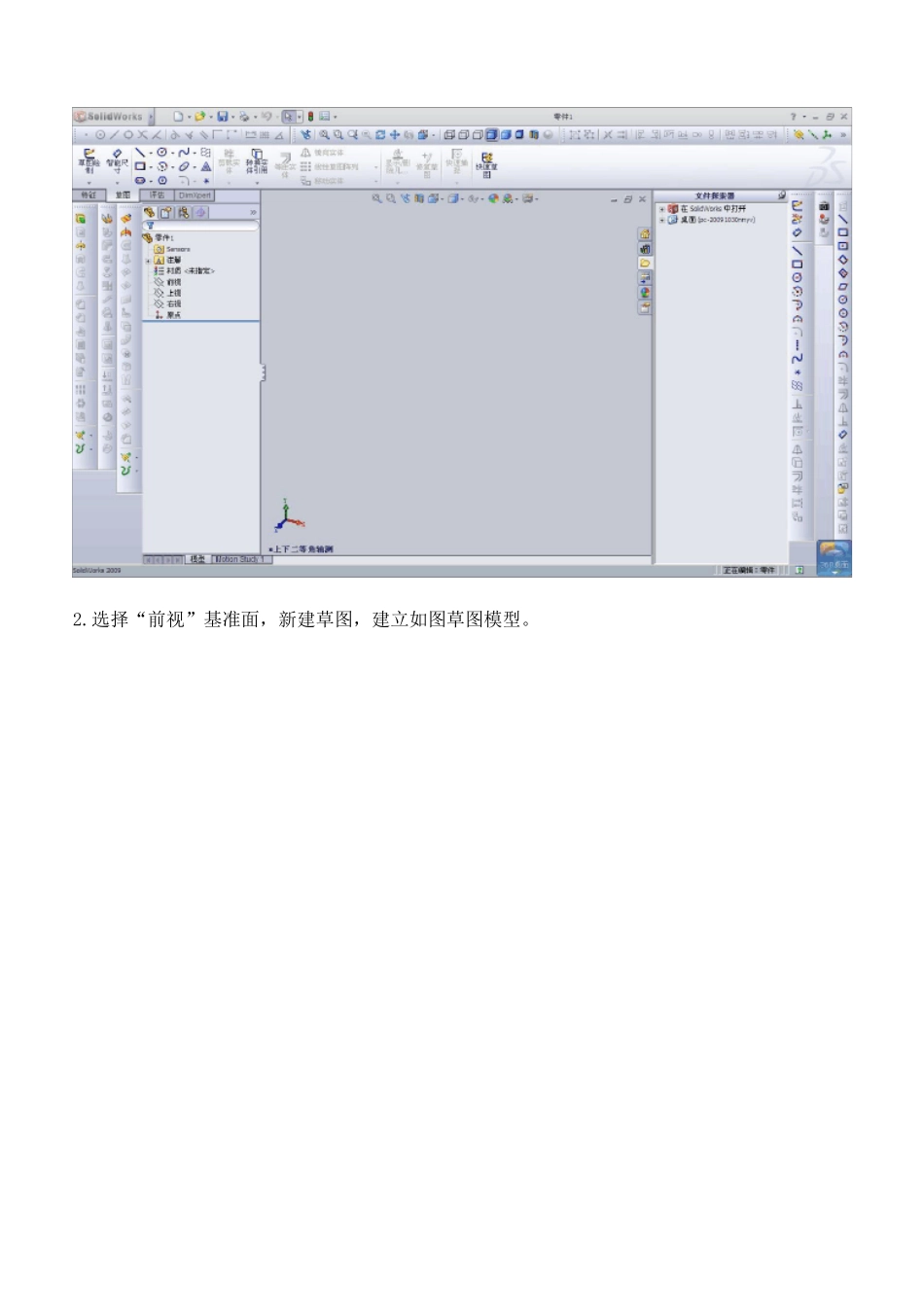

Modeling report（建模报告） Name（姓名）: Student No.（班级序号）: Expecting score（目标得分）: Introduction（模型简介） Name of part Modeling（建模名称）:SINOBL watch（石帆手表） Characteristics: Using lots of solidworks method to build this model, including scanning, molding, stretching, cutting, thickening, mirroring, arraying .(本模型建立运用多种solidworks 提供的建模技巧，包括扫描，放样，拉伸，切除，加厚，镜像，阵列等)。 Procedures（建模步骤）:（采用版本为solidworks 2009） 1.打开solidworks，在标题栏中选择“新建”命令，点击“零件”，点击“确定”，新建一零件图。 2.选择“前视”基准面，新建草图，建立如图草图模型。 3.选择特征实体工具“拉伸”，拉伸形成如图中的圆柱凸台，并选定参数如图“给定深度 3.00mm”，单击“确定”。 4.重复“拉伸”命令，形成凸台如下图。并利用实体“圆角”命令通过设置参数导圆角，形成如下效果图。 5.选择“上视”基准面，利用“样条曲线”按钮绘制样条曲线如图。 （利用“镜像实体”命令，建上一视图中的实体镜像形成如下效果图） 6.通过“拉伸实体”命令拉伸实体效果如图。 7.打开“前视”基准面，通过运用”样条曲线”,“圆”命令，“剪切”命令，形成如下效果图。 8.利用“拉伸切除”命令切除多余实体（图中黄色标记部分）。 9.切除效果展示如下图，由此选定“前视”基准面和顶面中点建立“基准面 1”。 10.在“基准面 1”中，建立“圆”草图，拉伸切除出凸台用于制作表盘等。 11.选择拉伸切除出的凸台建立“基准面 2”。 12.以“上视”基准面和相应距离“21mm”，建立边缘基准面“基准面 3”，用以制作调节时间的调节把手。 13.利用“圆”命令建立调节时间把手草图，利用“拉伸”命令拉伸出时间调节把手，并导圆角如下图所示。 14.以时间调节把手内侧面建立“基准面4”，并通过在“基准面4”上建立“圆”，通过“拉伸切除”和以调节把手中心轴为中心“阵列实体”命令，得到调节把手外观如下图。 15.在“基准面 2”上通过“矩形”，“镜像”，“阵列”命令建立表盘刻度，拉伸得到表盘刻度模型如图。 16.在“基准面 2”上利用“圆”和“拉伸实体”命令建立指针的机座。 17.通过草图绘制，“拉伸”，“拉伸切除”建立时针。 18.通过以 “基准面 2”和相应距离“0.3mm”建立在 “基准面 2”上...
