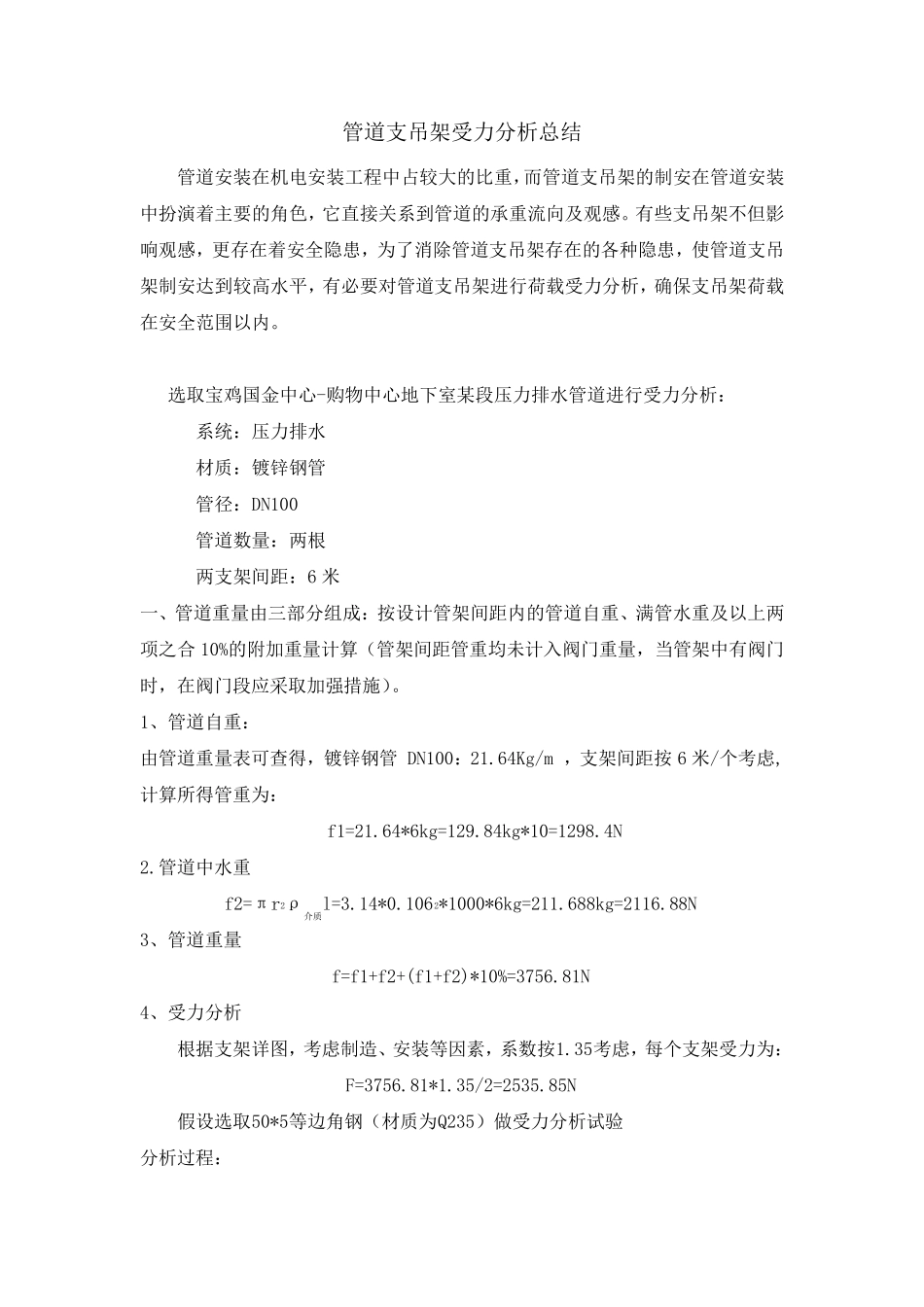

SolidWorks支架受力分析_第1页
1/9

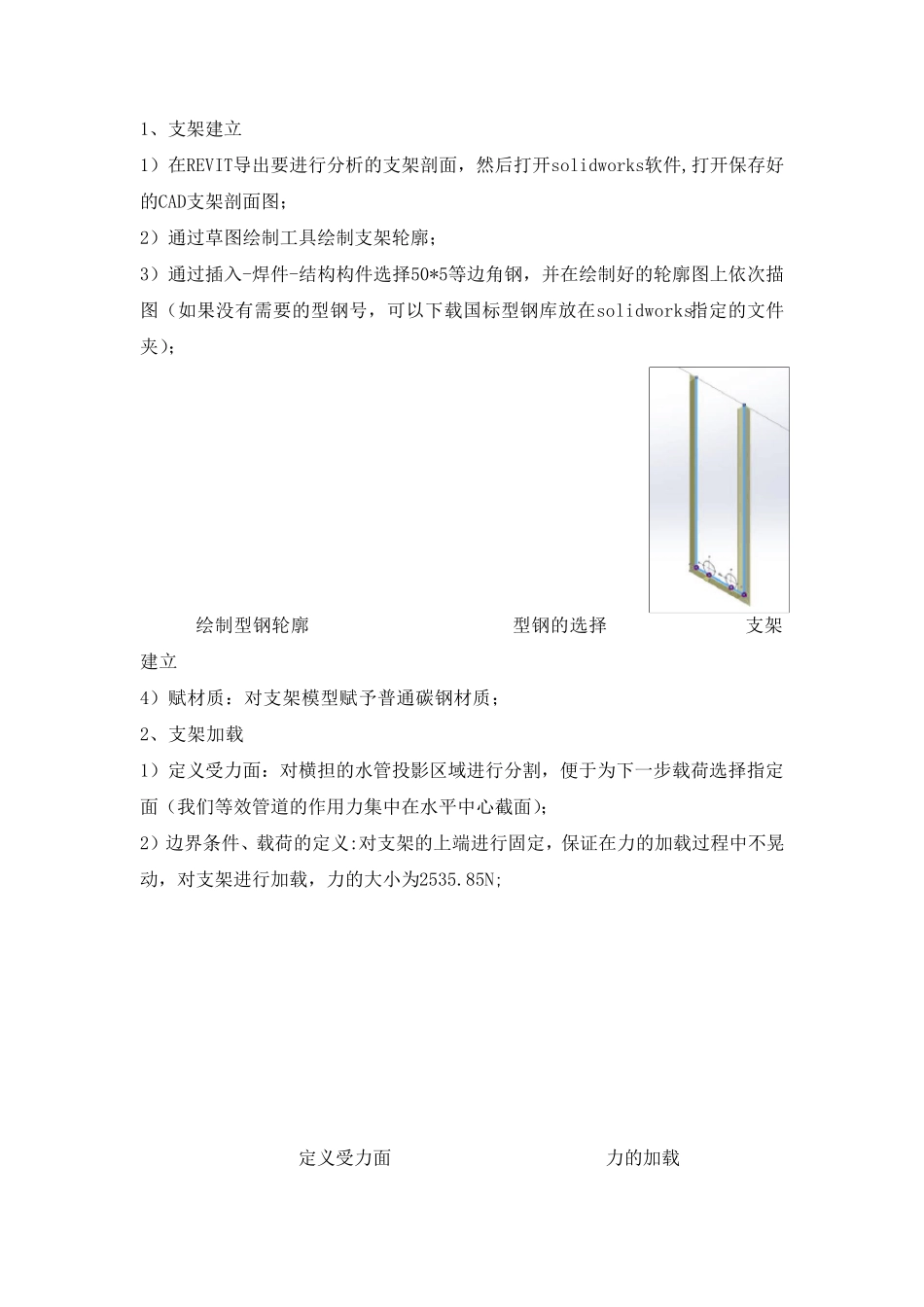

SolidWorks支架受力分析_第2页
2/9

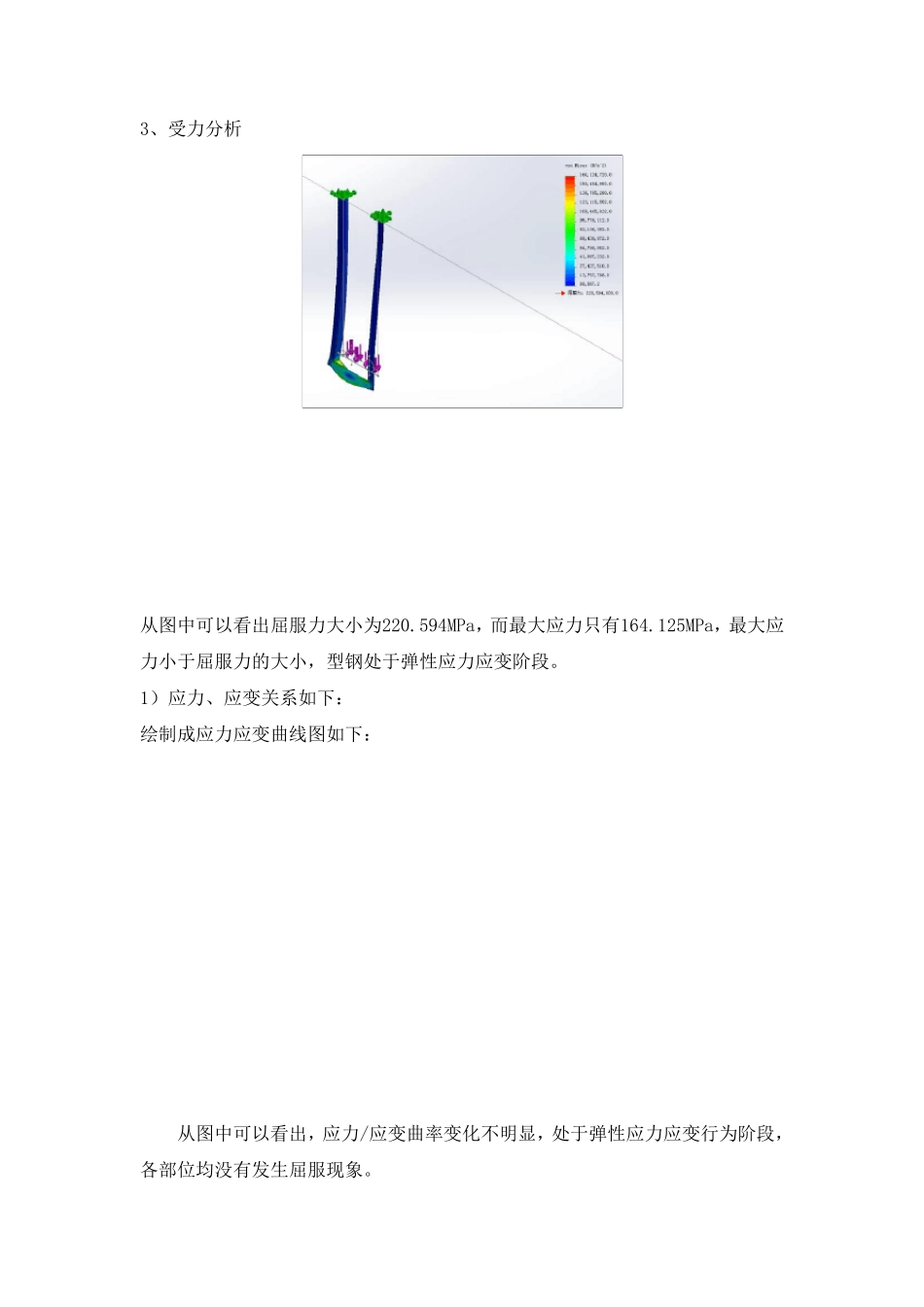

SolidWorks支架受力分析_第3页
3/9
管 道 支 吊 架 受 力 分 析 总 结 管 道 安 装 在 机 电 安 装 工 程 中 占 较 大 的 比 重 ,而 管 道 支 吊 架 的 制 安 在 管 道 安 装中 扮 演 着 主 要 的 角 色 , 它 直 接 关 系 到 管 道 的 承 重 流 向 及 观 感 。 有 些 支 吊 架 不 但 影响 观 感 , 更 存 在 着 安 全 隐 患 , 为 了 消 除 管 道 支 吊 架 存 在 的 各 种 隐 患 , 使 管 道 支 吊架 制 安 达 到 较 高 水 平 , 有 必 要 对 管 道 支 吊 架 进 行 荷 载 受 力 分 析 , 确 保 支 吊 架 荷 载在 安 全 范 围 以 内 。 选 取 宝 鸡 国 金 中 心 -购 物 中 心 地 下 室 某 段 压 力 排 水 管 道 进 行 受 力 分 析 : 系 统 : 压 力 排 水 材 质 : 镀 锌 钢 管 管 径 : DN100 管 道 数 量 : 两 根 两 支 架 间 距 : 6 米 一 、 管 道 重 量 由 三 部 分 组 成 : 按 设 计 管 架 间 距 内 的 管 道 自 重 、 满 管 水 重 及 以 上 两项 之 合10%的 附加重 量 计 算(管 架 间 距 管 重 均未计 入阀门重 量 , 当管 架 中 有 阀门时, 在 阀门段 应采取 加强措施)。 1、 管 道 自 重 : 由 管 道 重 量 表可查得, 镀 锌 钢 管 DN100: 21.64Kg/m , 支 架 间 距 按 6 米 /个考虑,计 算所得管 重 为 : f1=21.64*6kg=129.84kg*10=1298.4N 2.管 道 中 水 重 f2=πr2ρ介质 l=3.14*0.1062*1000*6kg=211.688kg=2116.88N 3、 管 道 重 量 f=f1+f2+(f1+f2)*10%=3756.81N 4、 受 力 分 析 根 据支 架 详图, 考虑制 造 、 安 装 等 因 素 , 系 数 按 1.35考虑, 每 个支 架 受 力 为 : F=3756.81*1.35/2=2535.85N 假 设 选 取 50*5等 边 角 钢 (材 质 为 Q235)做 受 力 分 析 试 验 分 析 过 程 : 1、支架建立 1)在REVIT导出要进行分析的支架剖面,然后打开solidworks软件,打开保存好的CAD支架剖面图; 2)通过草图绘制工具绘制支架轮廓; 3)通过插入-焊件-结构构件选择50*5等边角钢,并在绘制好的轮廓图上依次描图(如果没有需要的型钢号,可以下载国标型...
