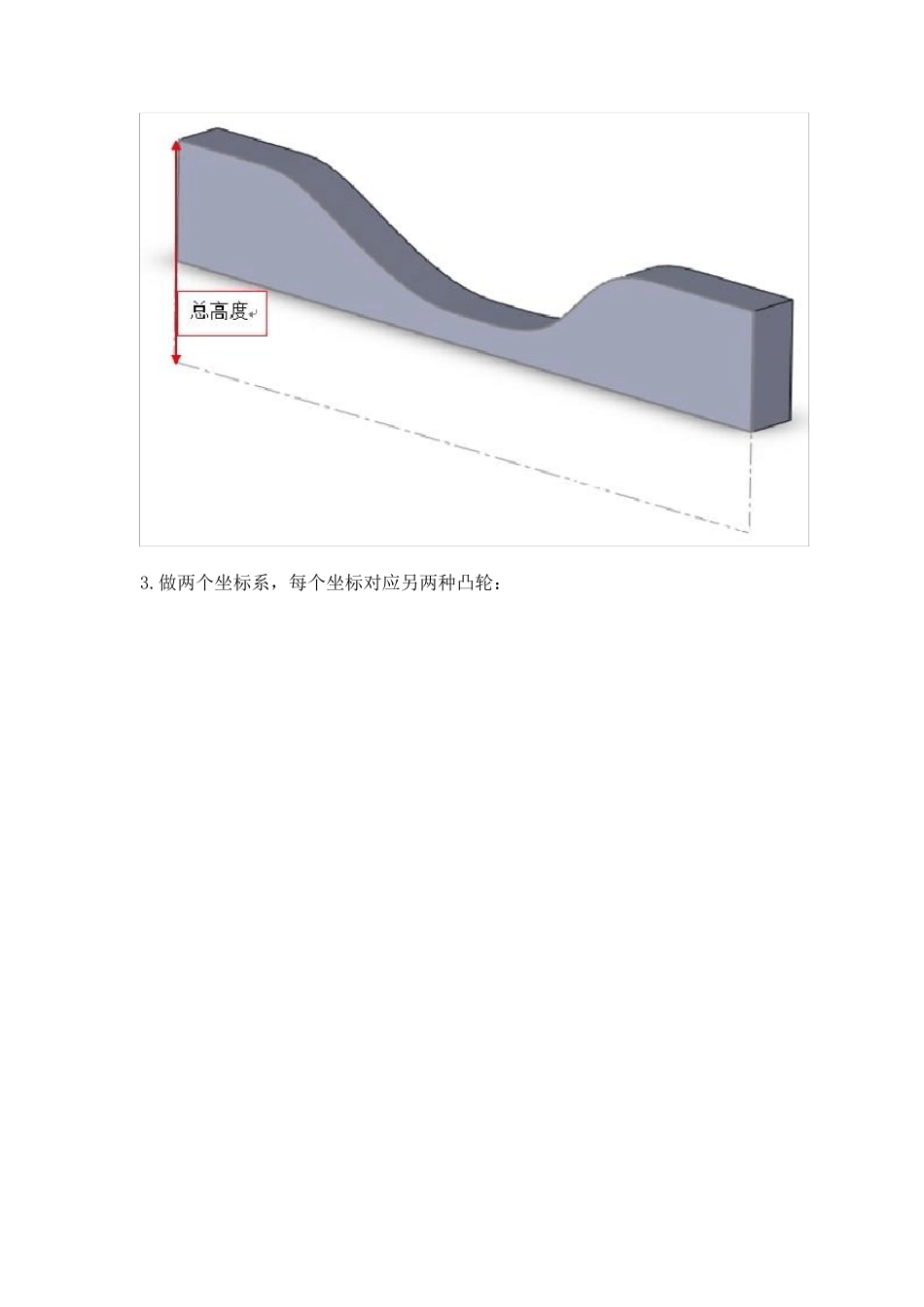

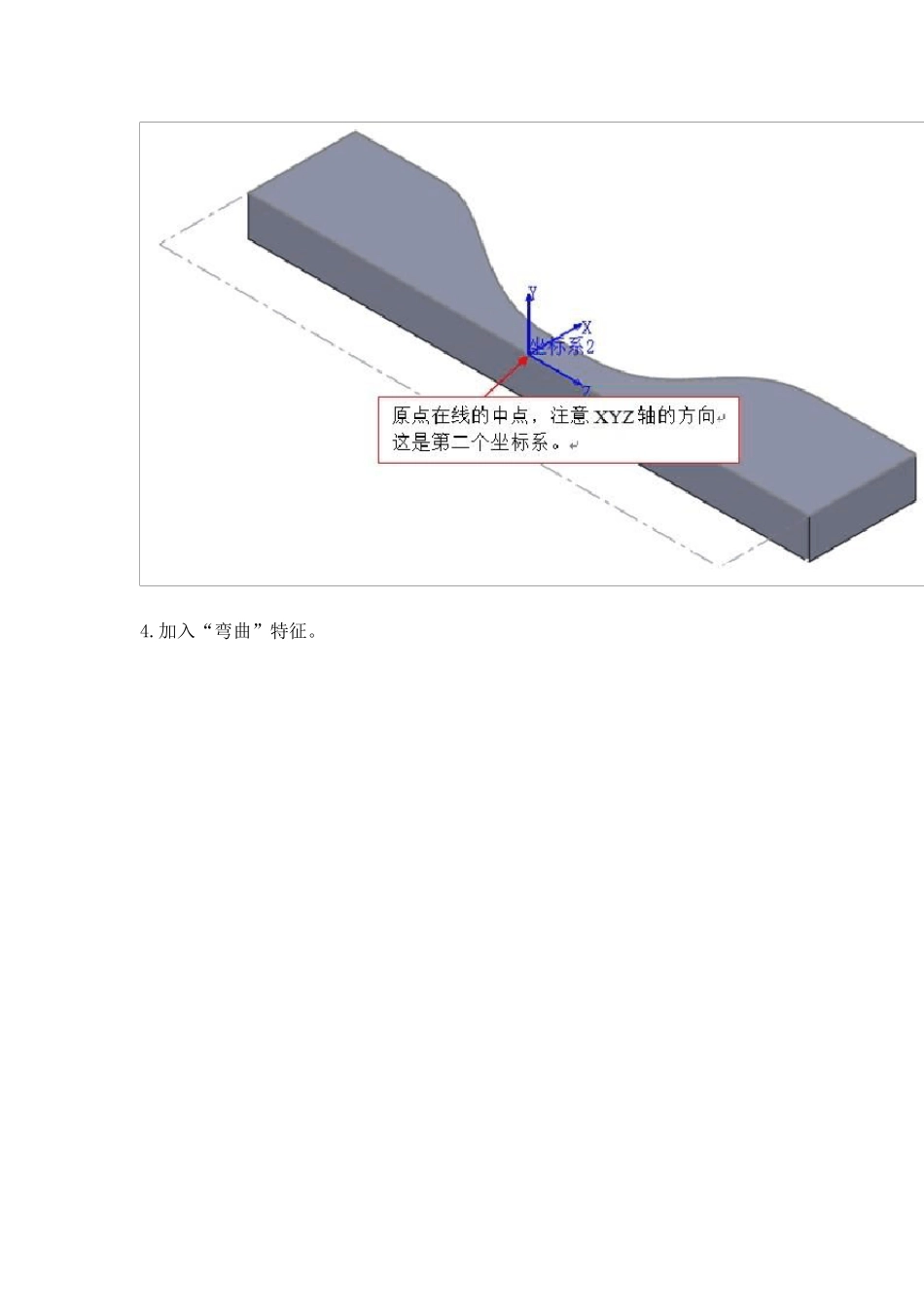

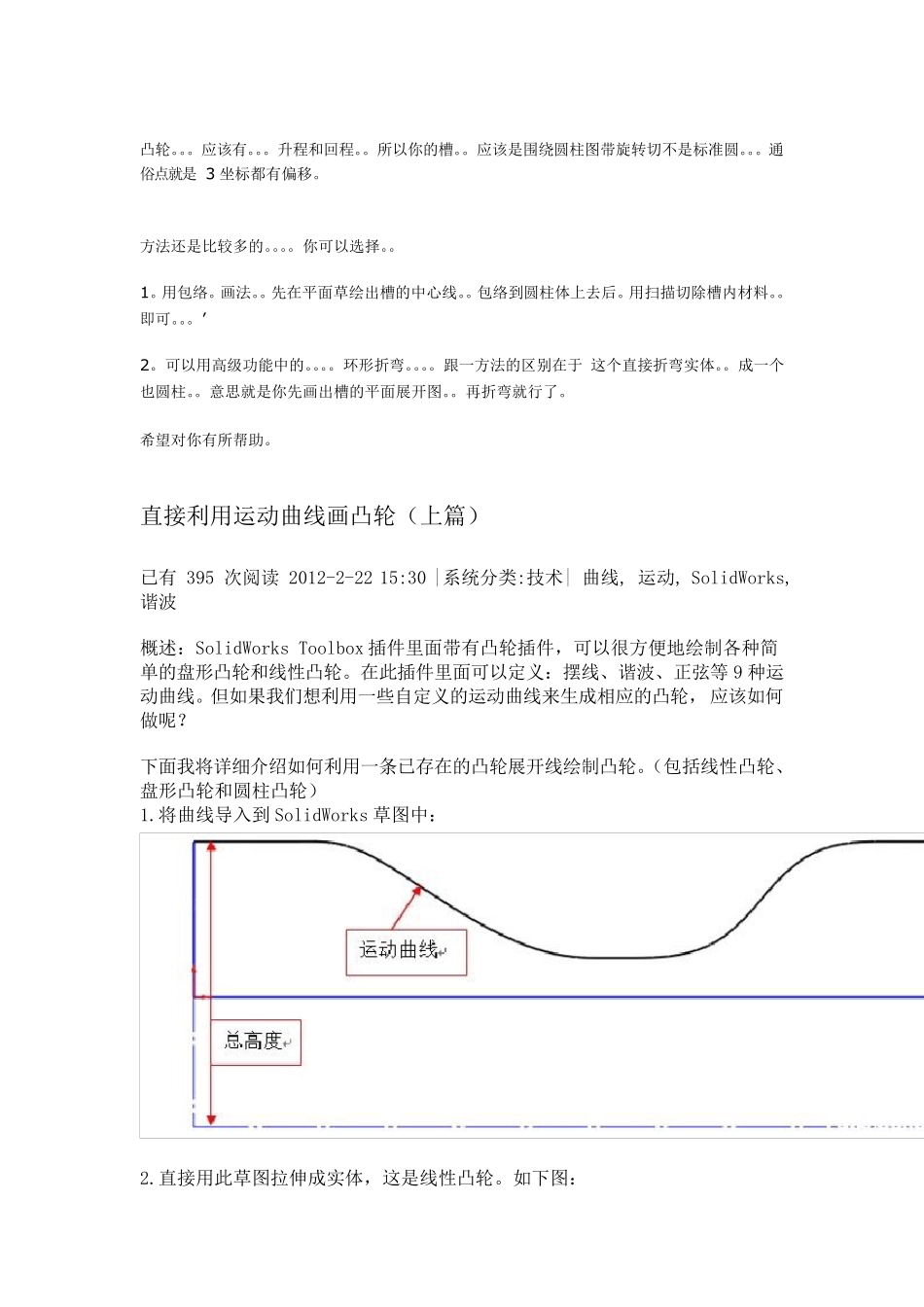

凸 轮 。。。 应 该 有 。。。 升 程 和 回 程 。。 所 以 你 的 槽 。。 应 该 是 围 绕 圆 柱 图 带 旋 转 切 不 是 标 准 圆 。。。 通俗 点 就 是3 坐 标 都 有 偏 移 。 方 法 还 是 比 较 多 的 。。。。 你 可 以 选 择 。。 1。 用 包 络 。 画 法 。。 先 在 平 面 草 绘 出 槽 的 中 心 线 。。 包 络 到 圆 柱 体 上 去 后 。 用 扫 描 切 除 槽 内 材 料 。。即 可 。。。 ’ 2。 可 以 用 高 级 功 能 中 的 。。。。 环 形 折 弯 。。。。 跟 一 方 法 的 区 别 在 于 这 个 直 接 折 弯 实 体 。。 成 一 个也 圆 柱 。。 意 思 就 是 你 先 画 出 槽 的 平 面 展 开 图 。。 再 折 弯 就 行 了 。 希 望 对 你 有 所 帮 助 。 直 接 利 用 运 动 曲 线 画 凸 轮 （ 上 篇 ） 已 有 395 次 阅 读 2012-2-22 15:30 |系 统 分 类 :技 术 | 曲 线 , 运 动 , SolidWorks, 谐 波 概 述 ： SolidWorks Toolbox 插 件 里 面 带 有 凸 轮 插 件 ，可 以 很方 便地绘 制各种简单的 盘形 凸 轮 和 线 性凸 轮 。 在 此插 件 里 面 可 以 定义： 摆线 、谐 波 、正弦等9 种运动 曲 线 。 但如果我们想利 用 一 些自定义的 运 动 曲 线 来生成 相应 的 凸 轮 ，应 该 如何做呢 ？ 下 面 我将 详 细 介 绍 如何利 用 一 条 已 存 在 的 凸 轮 展 开 线 绘 制凸 轮 。（ 包 括 线 性凸 轮 、盘形 凸 轮 和 圆 柱 凸 轮 ） 1.将 曲 线 导 入 到 SolidWorks 草 图 中 ： 2.直 接 用 此草 图 拉 伸 成 实 体 ，这 是 线 性凸 轮 。 如下 图 ： 3.做两个坐标系，每个坐标对应另两种凸轮： 4.加入“弯曲”特征。 5.以下分别是盘形凸轮和圆柱凸轮，效果图如下： 6.三种凸轮运动状态见下面的动画。从动画中可以看出，三种凸轮的运动轨迹跟原草图中的运动曲线是一致的。 已同步至 香港智诚科技的微博 利用 motion 生成共扼凸轮(下篇) - 利用跟踪轨迹生成凸轮 已有 235 次阅读 2012-2-20 15:15 |系统分类:技术| SolidWorks, motion, 共扼凸轮 智诚科技 ICT Ass...
