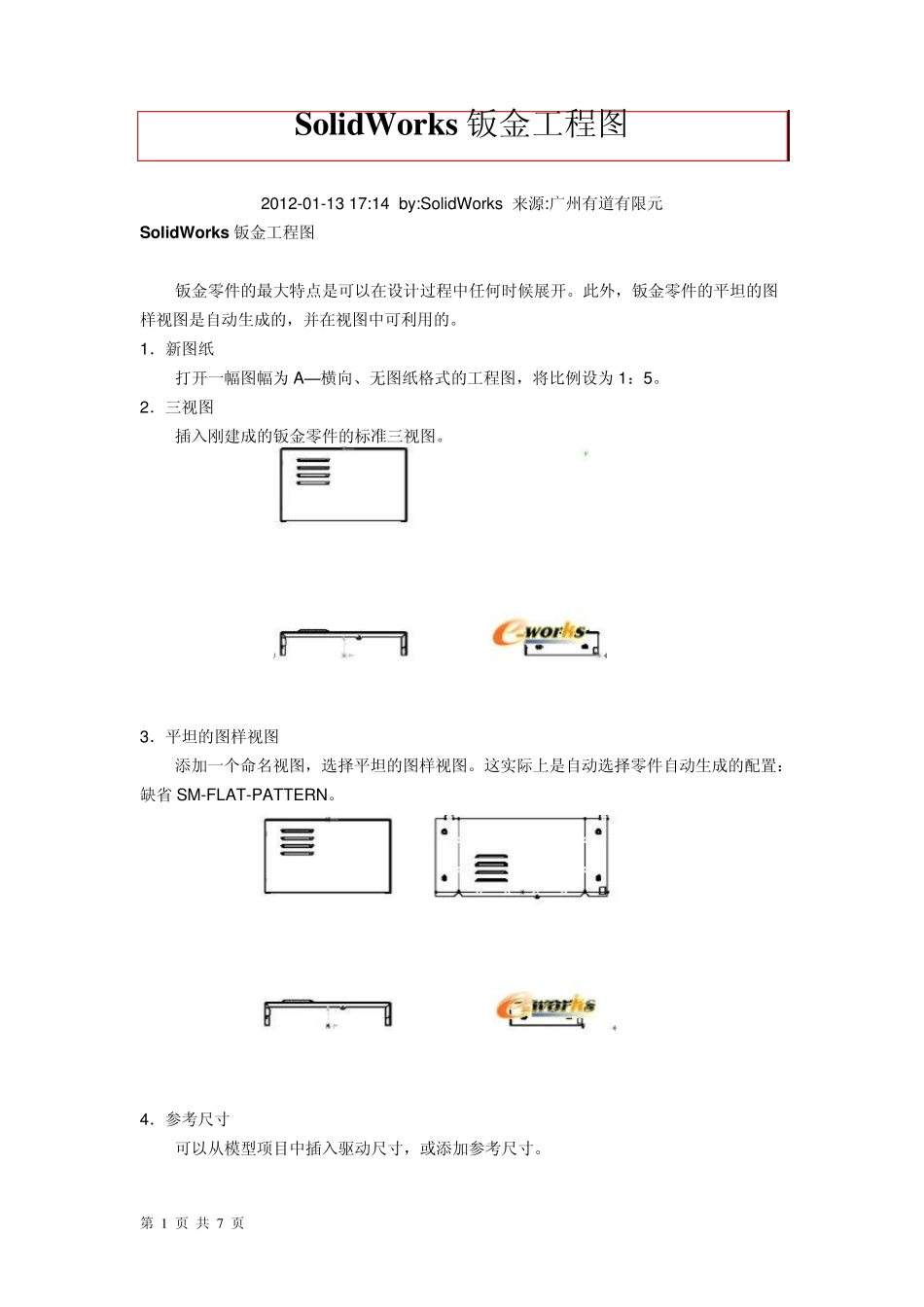

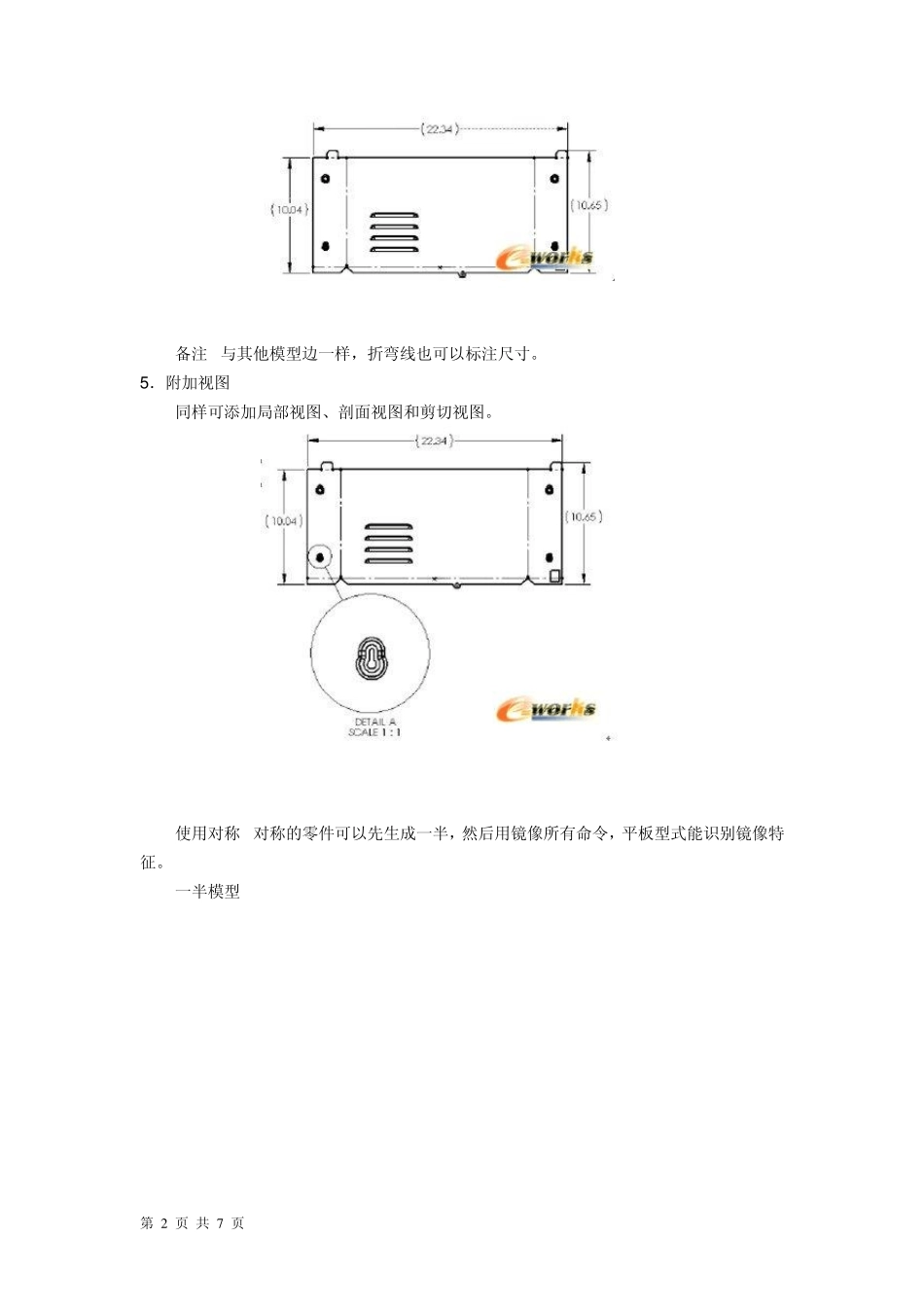

第 1 页 共 7 页 SolidWorks 钣金工程图 2012-01-13 17:14 by :SolidWorks 来源:广州有道有限元 SolidWorks 钣金工程图 钣金零件的最大特点是可以在设计过程中任何时候展开。此外，钣金零件的平坦的图样视图是自动生成的，并在视图中可利用的。 1．新图纸 打开一幅图幅为A—横向、无图纸格式的工程图，将比例设为1：5。 2．三视图 插入刚建成的钣金零件的标准三视图。 3．平坦的图样视图 添加一个命名视图，选择平坦的图样视图。这实际上是自动选择零件自动生成的配置：缺省 SM-FLAT-PATTERN。 4．参考尺寸 可以从模型项目中插入驱动尺寸，或添加参考尺寸。 第 2 页 共 7 页 备注 与其他模型边一样，折弯线也可以标注尺寸。 5 ．附加视图 同样可添加局部视图、剖面视图和剪切视图。 使用对称 对称的零件可以先生成一半，然后用镜像所有命令，平板型式能识别镜像特征。 一半模型 第 3 页 共 7 页 完整模型 在展平状态下设计 许多情况下从展平的状态下进行钣金零件的设计比在折弯状态下进行设计更易理解。例如，如果我们要设计图 7 所示的一头大一头小折弯托架。如果在折弯状态下进行设计，它的平板型式就像下图所示。 第 4 页 共 7 页 如果我们从平板状态下进行设计，就得到下图所示的简单图形，这样降低了加工成本。SolidWorks 允许你从一个平坦的板料上开始进行设计，加入所需的折弯。下面一个简单的例子介绍如何从平板开始设计，如何进行折叠。 1.打开零件 打开零件 sheet metal flat，它包含一个草图。 2．添加折弯 选中草图，用插入基体法兰命令插入一个厚度为 4mm 的法兰。 3．钣金特征 编辑定义钣金 1 特征，将缺省的折弯半径设置为 4mm，点击确定。 第 5 页 共 7 页 4 ．第一条折弯线 在模型上表面上打开一幅草图并添加一条折弯线，添加图示的竖直尺寸。 备注 你可以用同样的方法给任何钣金零件添加折弯线。 5 ．绘制折弯 点击绘制折弯命令。 6 ．绘制折弯 一个四方形被一个折弯线分成两部分，那个部分在在折弯后保持不动呢？这靠选择固定面来决定。 第 6 页 共 7 页 7．设置 选择较小的面作为固定面，将弯曲角度设为75°，箭头指示折弯方向，如果需要改变方向，点击图标“”来改变。将折弯位置设为折弯中心线，使用缺省折弯半径。点击确定。 8．折弯 选择的面保持不变，另一个面与它的角度变成了 75°。 9．第二条折弯 用同样的方法添加第二条折弯线。选择中间部分作为固定面并使用同样的角度，折弯方向相反。 第 7 页 共 7 页 1 0 ．结果 产生如图所示结果。 1 1 ．退出零件 你可保存或忽略修改，退出零件。
