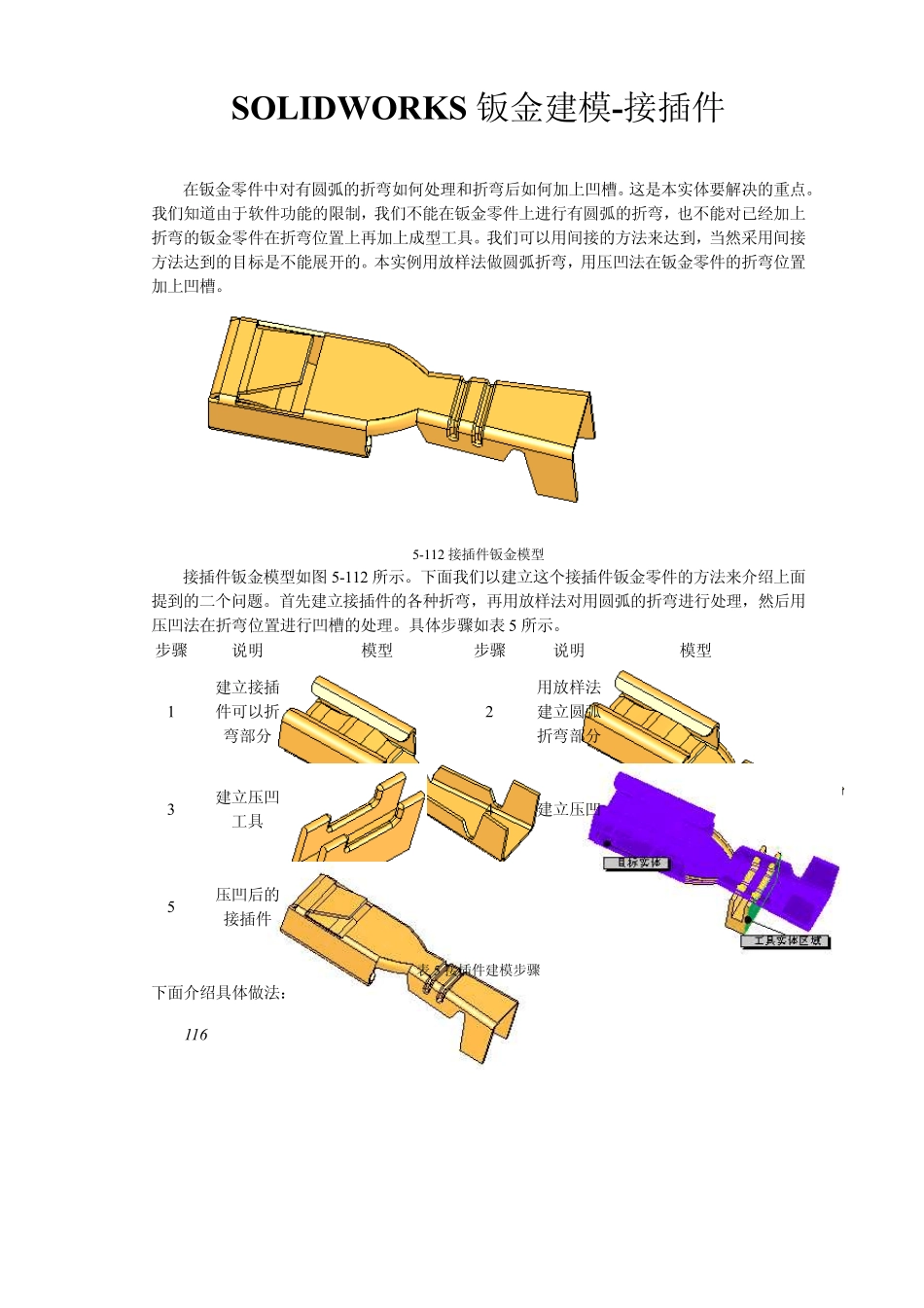

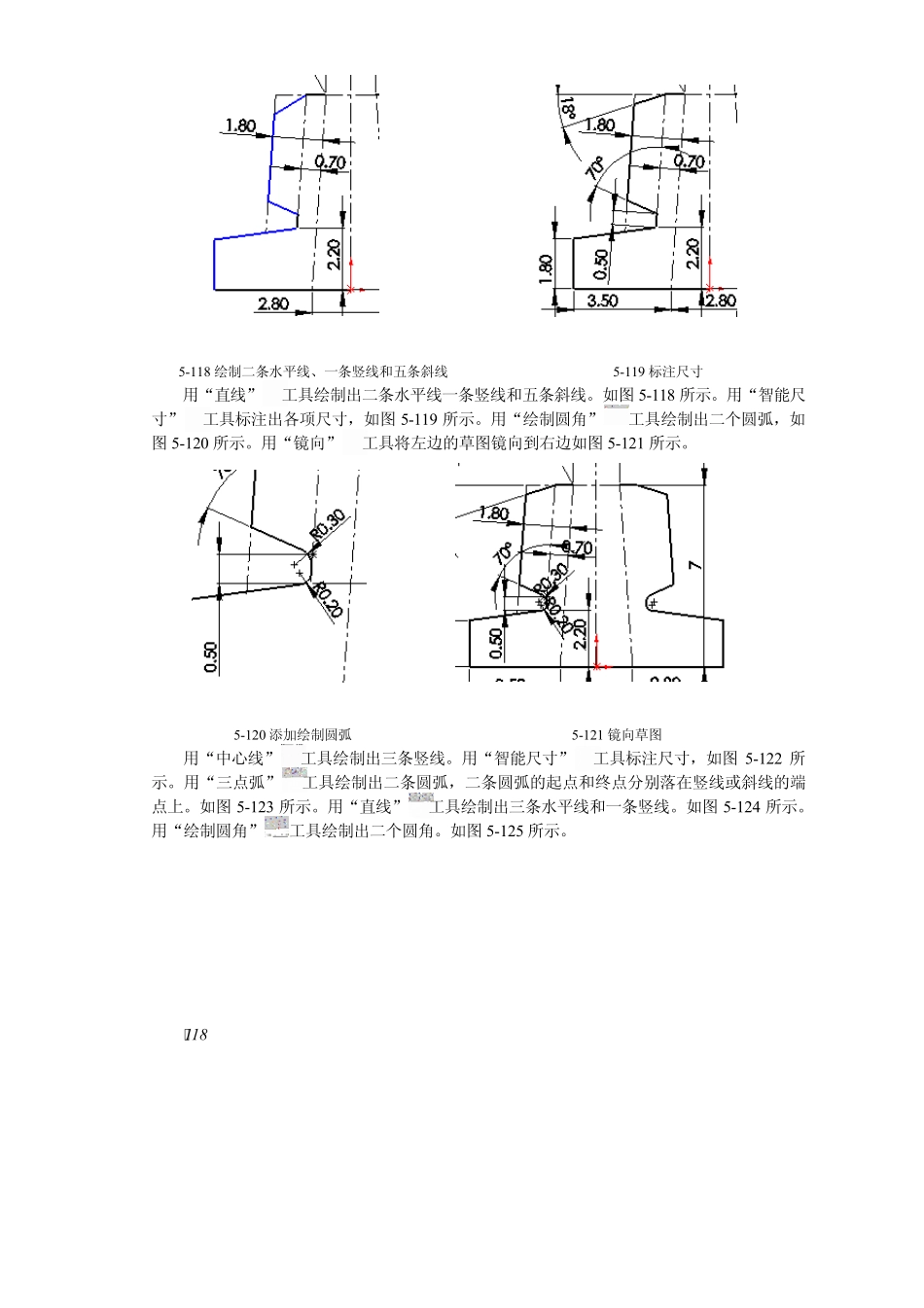

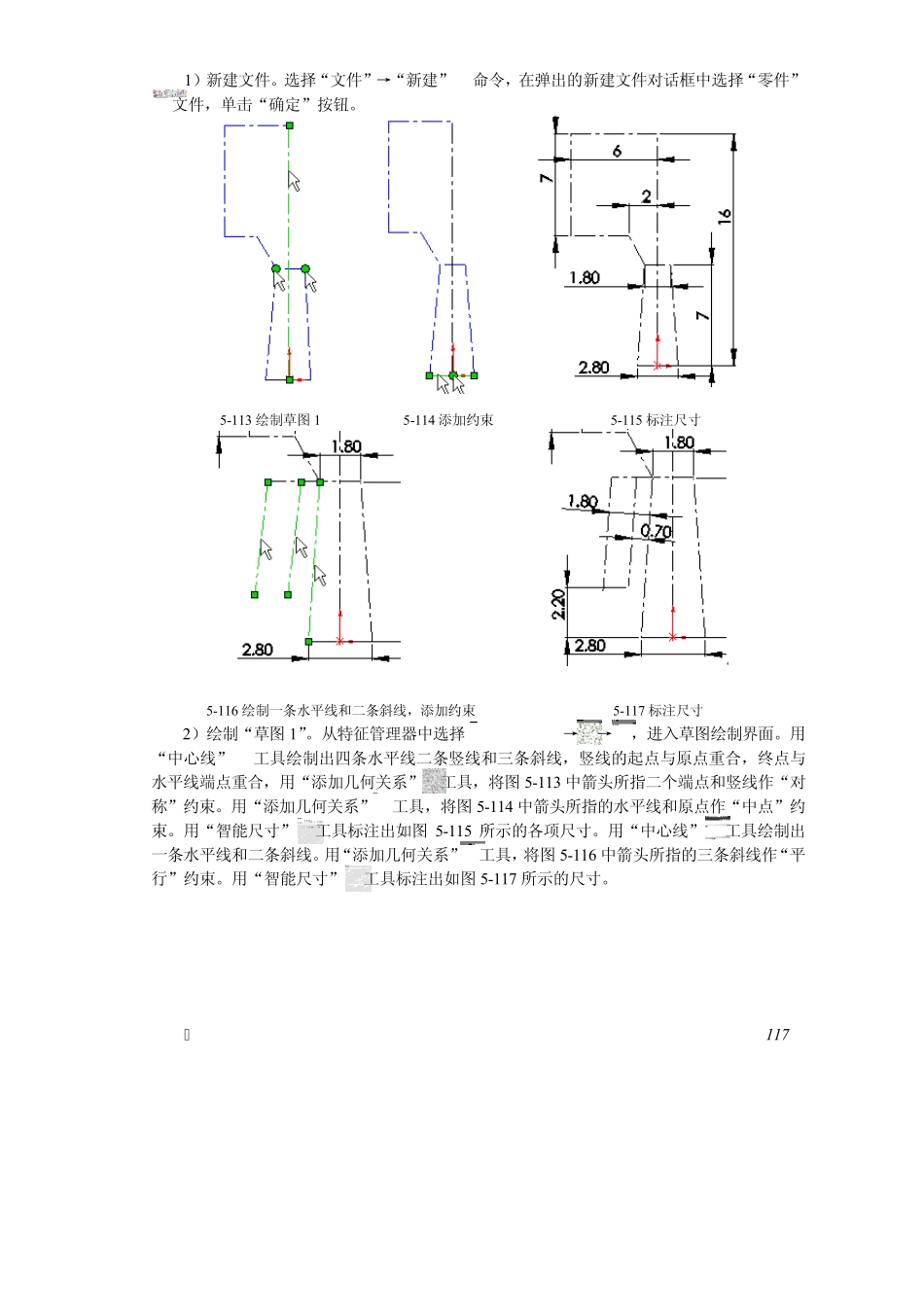

116 SOLIDW ORKS 钣金建模-接插件 在钣金零件中对有圆弧的折弯如何处理和折弯后如何加上凹槽。这是本实体要解决的重点。我们知道由于软件功能的限制，我们不能在钣金零件上进行有圆弧的折弯，也不能对已经加上折弯的钣金零件在折弯位置上再加上成型工具。我们可以用间接的方法来达到，当然采用间接方法达到的目标是不能展开的。本实例用放样法做圆弧折弯，用压凹法在钣金零件的折弯位置加上凹槽。 5 -112 接插件钣金模型 接插件钣金模型如图 5 -112 所示。下面我们以建立这个接插件钣金零件的方法来介绍上面提到的二个问题。首先建立接插件的各种折弯，再用放样法对用圆弧的折弯进行处理，然后用压凹法在折弯位置进行凹槽的处理。具体步骤如表 5 所示。 步骤 说明 模型 步骤 说明 模型 1 建立接插件可以折弯部分 2 用放样法建立圆弧折弯部分 3 建立压凹工具 4 建立压凹 5 压凹后的接插件 表 5 接插件建模步骤 下面介绍具体做法： 117 1）新建文件。选择“文件”→“新建”命令，在弹出的新建文件对话框中选择“零件”文件，单击“确定”按钮。 5-113 绘制草图 1 5-114 添加约束 5-115 标注尺寸 5-116 绘制一条水平线和二条斜线，添加约束 5-117 标注尺寸 2 ）绘制“草图 1”。从特征管理器中选择→→，进入草图绘制界面。用“中心线”工具绘制出四条水平线二条竖线和三条斜线，竖线的起点与原点重合，终点与水平线端点重合，用“添加几何关系”工具，将图 5-113 中箭头所指二个端点和竖线作“对称”约束。用“添加几何关系”工具，将图 5-114 中箭头所指的水平线和原点作“中点”约束。用“智能尺寸”工具标注出如图 5-115 所示的各项尺寸。用“中心线”工具绘制出一条水平线和二条斜线。用“添加几何关系”工具，将图 5-116 中箭头所指的三条斜线作“平行”约束。用“智能尺寸”工具标注出如图 5-117 所示的尺寸。 118 5-118 绘制二条水平线、一条竖线和五条斜线 5-119 标注尺寸 用“直线”工具绘制出二条水平线一条竖线和五条斜线。如图 5-118 所示。用“智能尺寸”工具标注出各项尺寸，如图 5-119 所示。用“绘制圆角”工具绘制出二个圆弧，如图 5-12 0 所示。用“镜向”工具将左边的草图镜向到右边如图 5-12 1 所示。 5-12 0 添加绘制圆弧 5-12 1 镜向草图 用“中心线”工具绘制出三条竖线。用“智能尺寸”工具标注尺寸，如图 5-12 2 所示。用“三点弧...
