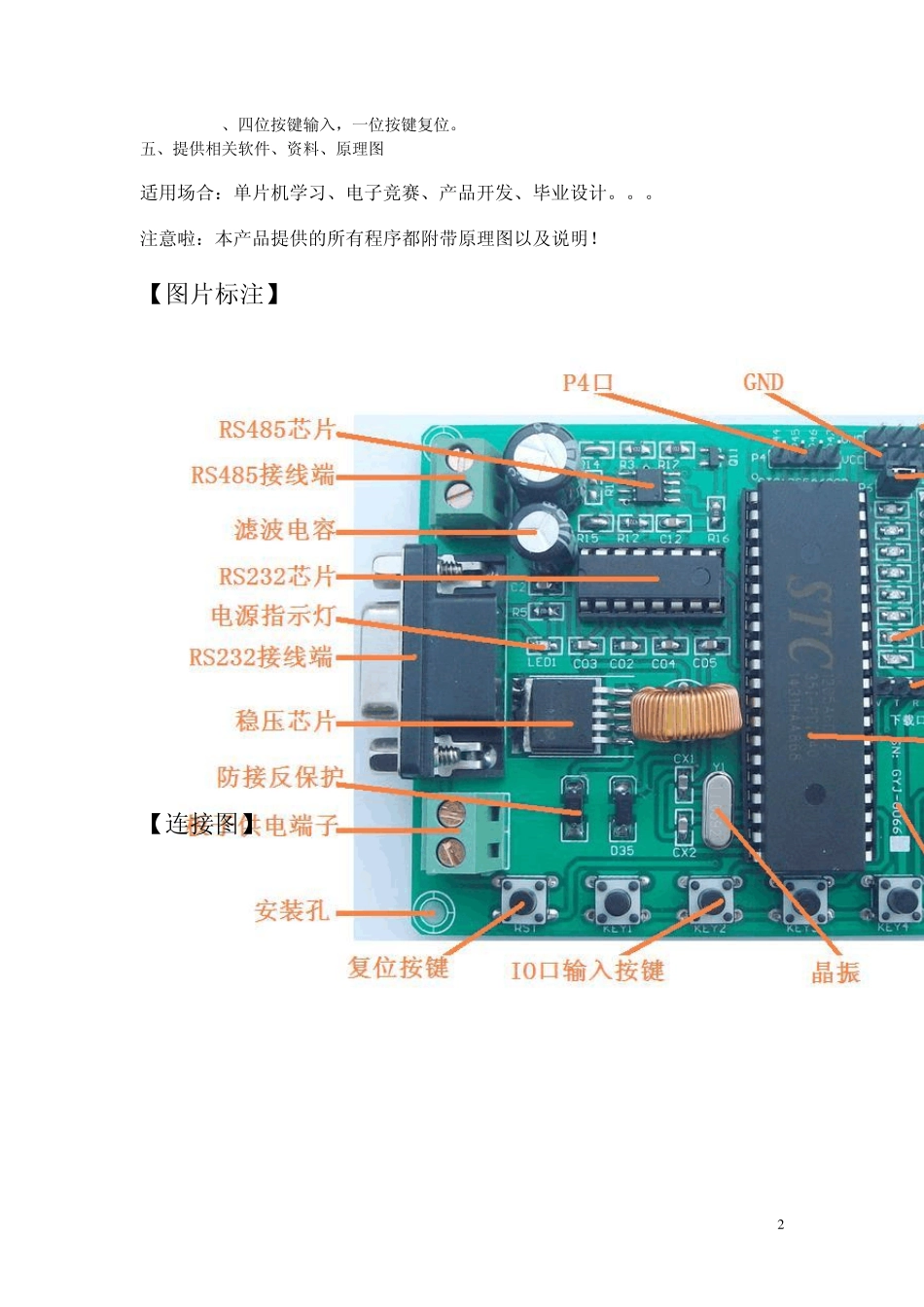

1 STC12C5A60S2 单片机开发学习板带232 及485 产品使用手册 【简要说明】 一、尺寸：长 80mmX宽 71mmX高 12mm 二、主要芯片：STC12C5A60S2单片机 三、工作电压：直流 6~36伏 四、、特点： 1、具有电源指示； 2、所有 I/O口已引出； 3、可以实现与电脑串口通信； 4、可以实现 RS485通讯； 5、具有上电复位和手动复位； 6、LM2596宽电压稳压芯片； 7、支持 STC串口下载以及UART口下载； 8、串口通讯（注：只能使用下载程序）； 9、八路 LED灯（注：可拔出短路帽，断开LED灯）； 10、可端子接线供电、可排针引电； 11、输入电压范围宽，且确保 AD参考电压准确（注：因无外部参考电压点）； 2 12、四位按键输入，一位按键复位。 五、提供相关软件、资料、原理图 适用场合：单片机学习、电子竞赛、产品开发、毕业设计。。。 注意啦：本产品提供的所有程序都附带原理图以及说明！ 【图片标注】 【连接图】 3 【原理图】（放大可以看清楚） 【PCB尺寸图】 4 【开发板支持同系列单片机的型号】 5 STC单片机最新型号——STC12C5A60S2 STC12C5A60S2/AD/PWM系列单片机是宏晶科技生产的单时钟/机器周期(1T)的单片机，是高速/低功耗/超强抗干扰的新一代 8051单片机，指令代码完全兼容传统 8051,但速度快 8-12倍。内部集成 MAX810专用复位电路,2路 PWM,8路高速10位 A/D转换(250K/S),针对电机控制，强干扰场合。 1.增强型8051 CPU，1T，单时钟/机器周期，指令代码完全兼容传统 8051； 2.工作电压：STC12C5A60S2系列工作电压：5.5V-3.3V（5V单片机）STC12LE5A60S2系列工作电压：3.6V-2.2V（3V单片机）； 3.工作频率范围：0 - 35MHz，相当于普通 8051的 0～420MHz； 4.用户应用程序空间 8K /16K / 20K / 32K / 40K / 48K / 52K / 60K / 62K字节； 6 5.片上集成 1280字节 RAM； 6.通用 I/O口（36/40/44个），复位后为：准双向口/弱上拉（普通 8051传统I/O口），可设置成四种模式：准双向口/弱上拉，推挽/强上拉，仅为输入/高阻，开漏，每个 I/O口驱动能力均可达到 20mA，但整个芯片最大不要超过 55Ma； 7. ISP（在系统可编程）/IAP（在应用可编程），无需专用编程器，无需专用仿真器 可通过串口（P3.0/P3.1）直接下载用户程序，数秒即可完成一片； 8.有 EEPROM功能(STC12C5A62S2/AD/PWM无内部 EEPROM)； 9. 看门狗； 10.内部集成 MAX810专用复位电路（外部晶体 12...
