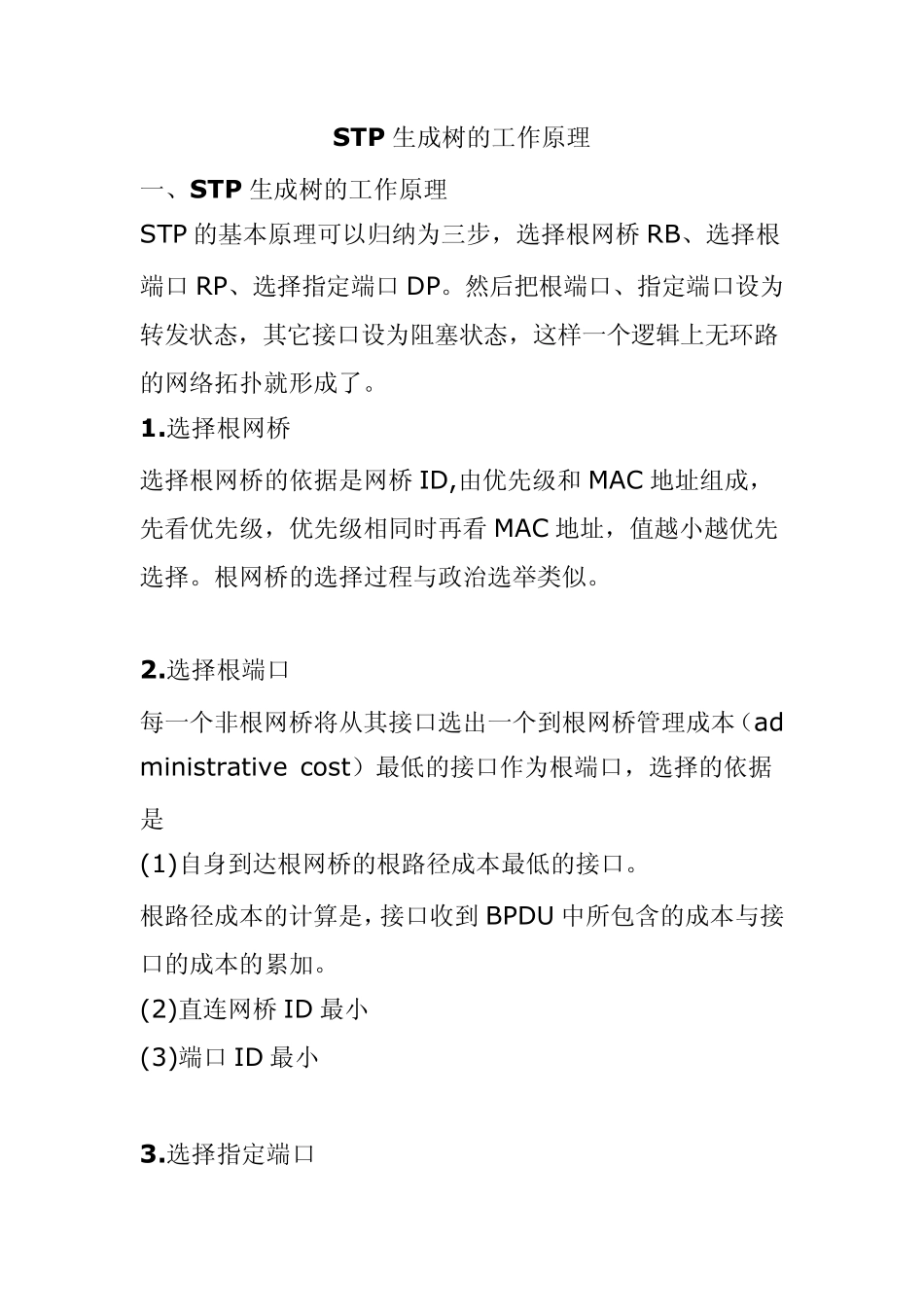

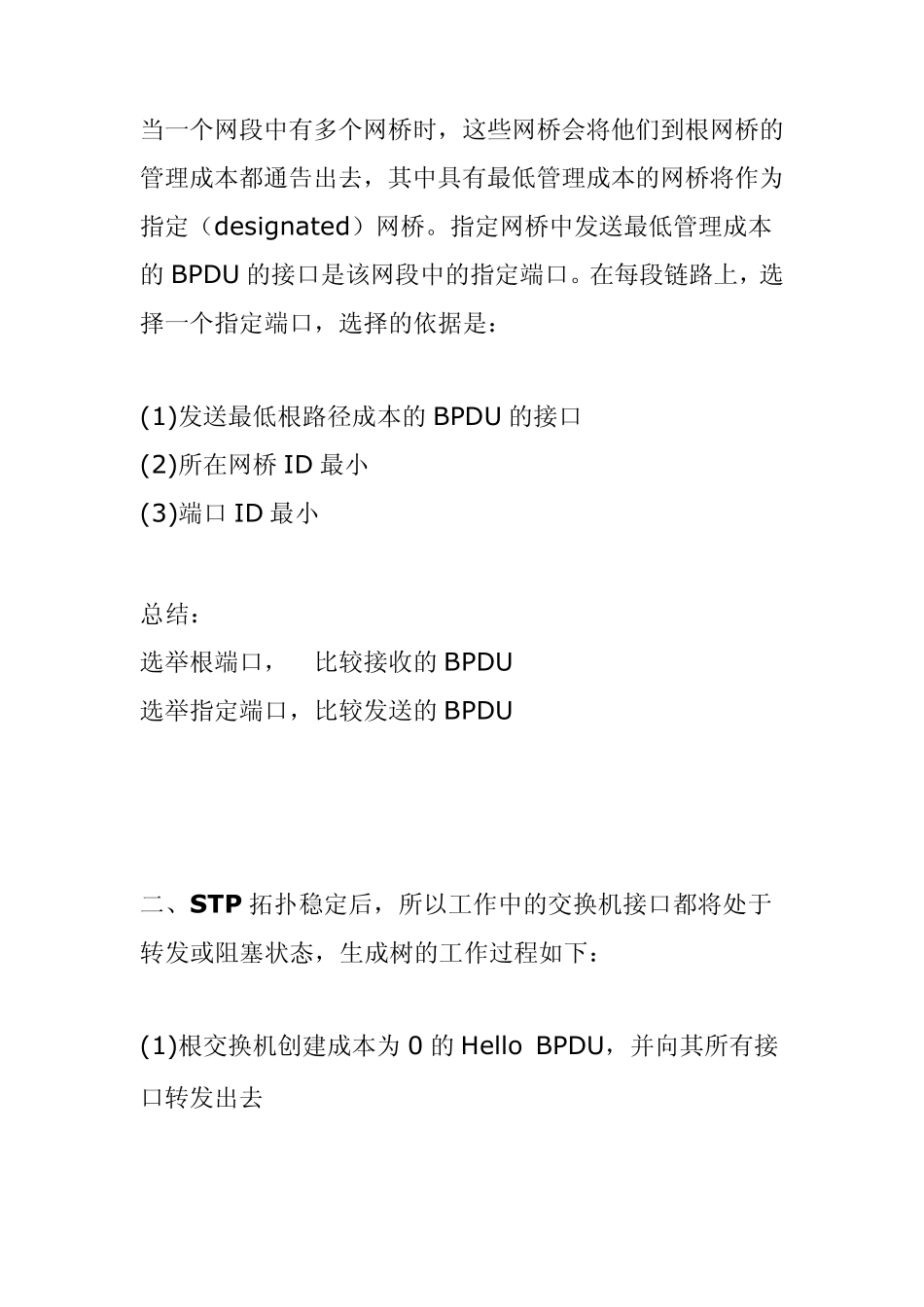

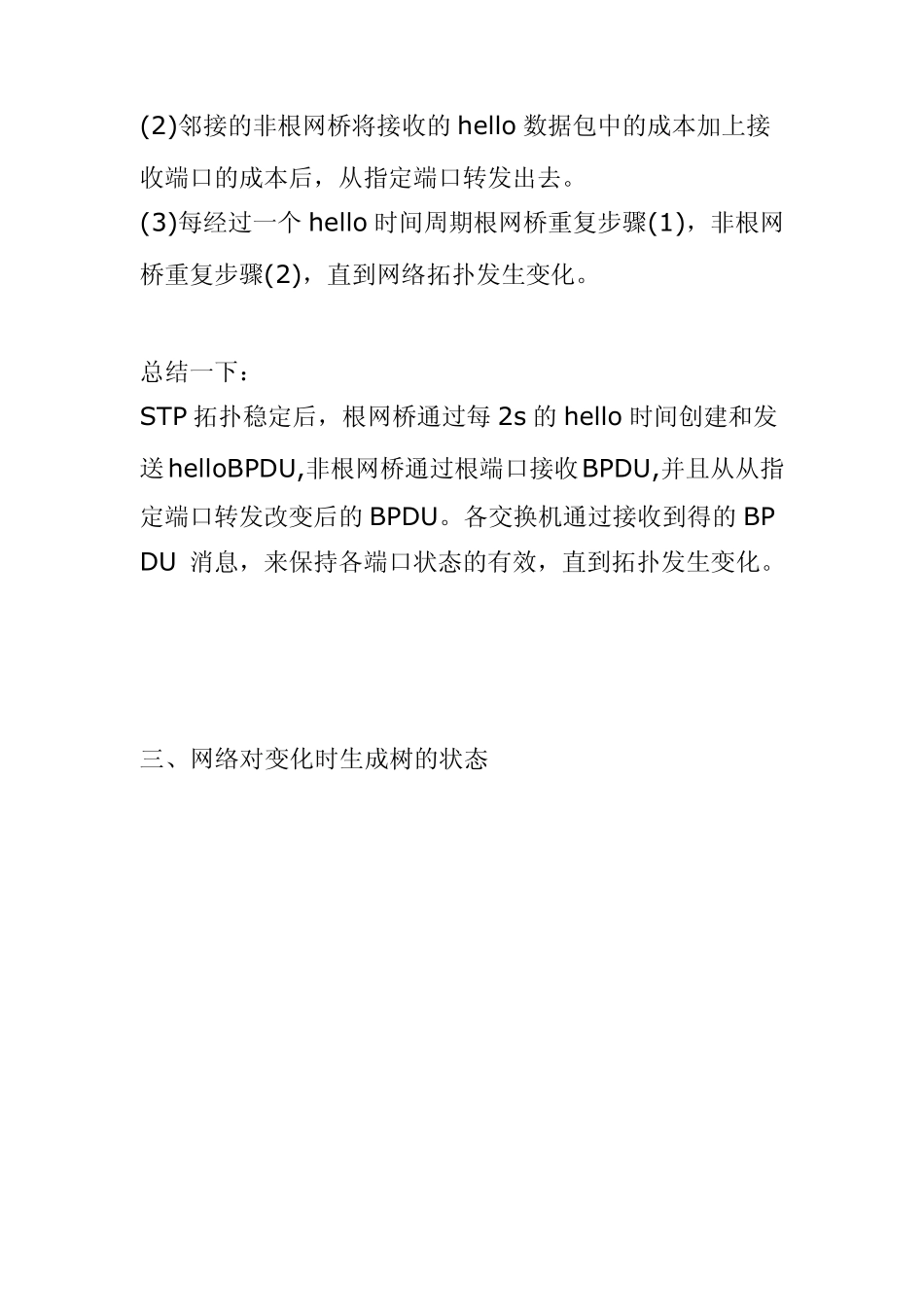

STP 生成树的工作原理 一、STP 生成树的工作原理 STP 的基本原理可以归纳为三步，选择根网桥 RB、选择根端口 RP、选择指定端口 DP。然后把根端口、指定端口设为转发状态，其它接口设为阻塞状态，这样一个逻辑上无环路的网络拓扑就形成了。 1.选择根网桥 选择根网桥的依据是网桥 ID,由优先级和 MAC 地址组成，先看优先级，优先级相同时再看 MAC 地址，值越小越优先选择。根网桥的选择过程与政治选举类似。 2.选择根端口 每一个非根网桥将从其接口选出一个到根网桥管理成本（administrativ e cost）最低的接口作为根端口，选择的依据是 (1)自身到达根网桥的根路径成本最低的接口。 根路径成本的计算是，接口收到 BPDU 中所包含的成本与接口的成本的累加。 (2)直连网桥 ID 最小 (3)端口 ID 最小 3.选择指定端口 当一个网段中有多个网桥时，这些网桥会将他们到根网桥的管理成本都通告出去，其中具有最低管理成本的网桥将作为指定（designated）网桥。指定网桥中发送最低管理成本的BPDU 的接口是该网段中的指定端口。在每段链路上，选择一个指定端口，选择的依据是： (1)发送最低根路径成本的BPDU 的接口 (2)所在网桥ID 最小 (3)端口ID 最小 总结： 选举根端口， 比较接收的BPDU 选举指定端口，比较发送的BPDU 二、STP 拓扑稳定后，所以工作中的交换机接口都将处于转发或阻塞状态，生成树的工作过程如下： (1)根交换机创建成本为0 的Hello BPDU，并向其所有接口转发出去 (2)邻接的非根网桥将接收的hello 数据包中的成本加上接收端口的成本后，从指定端口转发出去。 (3)每经过一个hello 时间周期根网桥重复步骤(1)，非根网桥重复步骤(2)，直到网络拓扑发生变化。 总结一下： STP 拓扑稳定后，根网桥通过每2s 的hello 时间创建和发送helloBPDU,非根网桥通过根端口接收BPDU,并且从从指定端口转发改变后的BPDU。各交换机通过接收到得的BPDU 消息，来保持各端口状态的有效，直到拓扑发生变化。 三、网络对变化时生成树的状态 运行生成树协议的交换机上的端口，总是处于下面四个状态中的一个。在正常操作 期间，端口处于转发或阻塞状态。当设备识别网络拓扑结构变化时，交换机自动进行状态转换，在这期间端口暂时处于监听和学习状态。 （1）禁用 Disabled:（为了管理目的或者因为发生故障将端口关闭） （2）阻塞 Blocking：所有端口以阻塞状态启动以防止回路。由生成树确定哪个端口转换到转...
