SU导入EcotectVIP免费

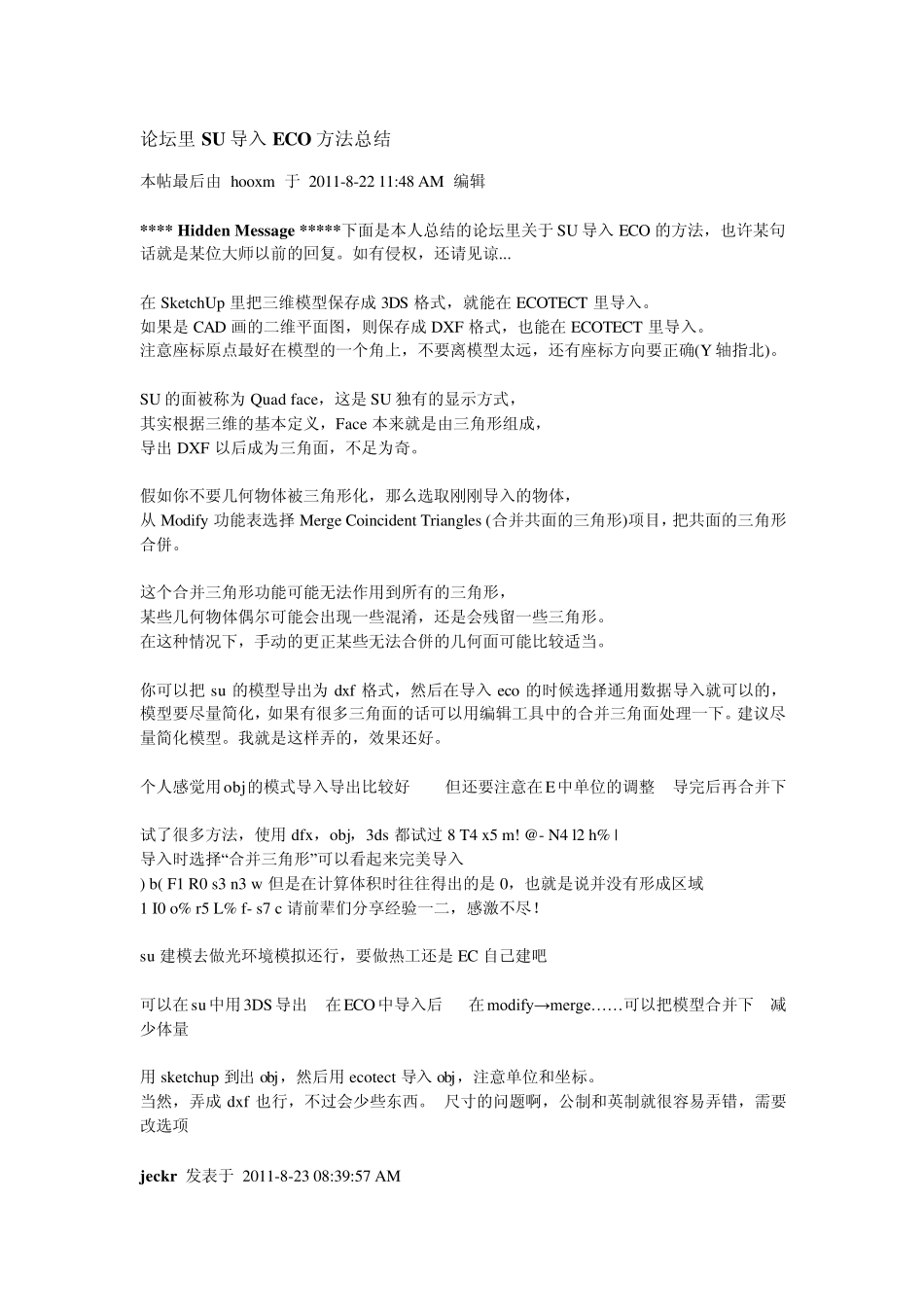

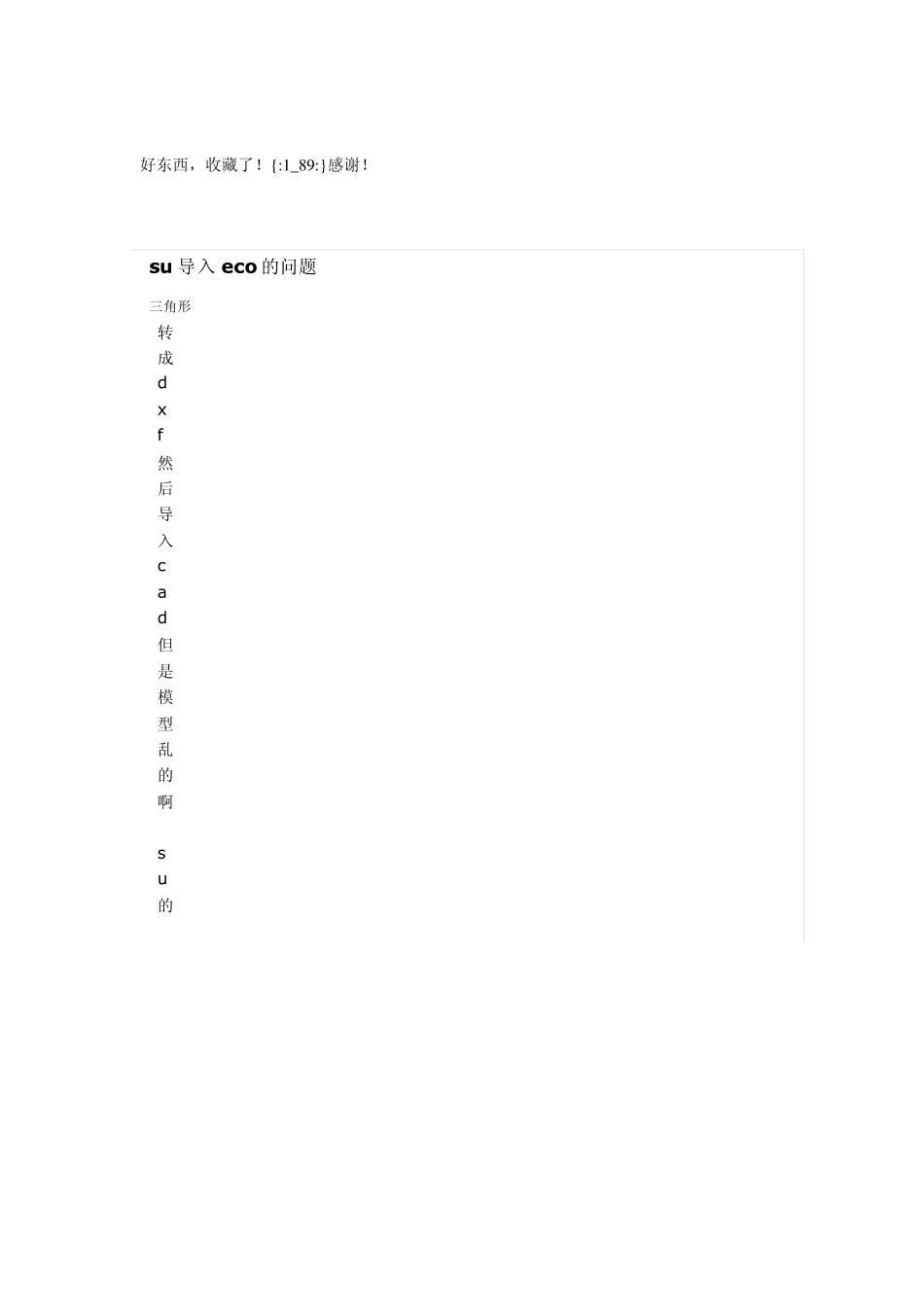

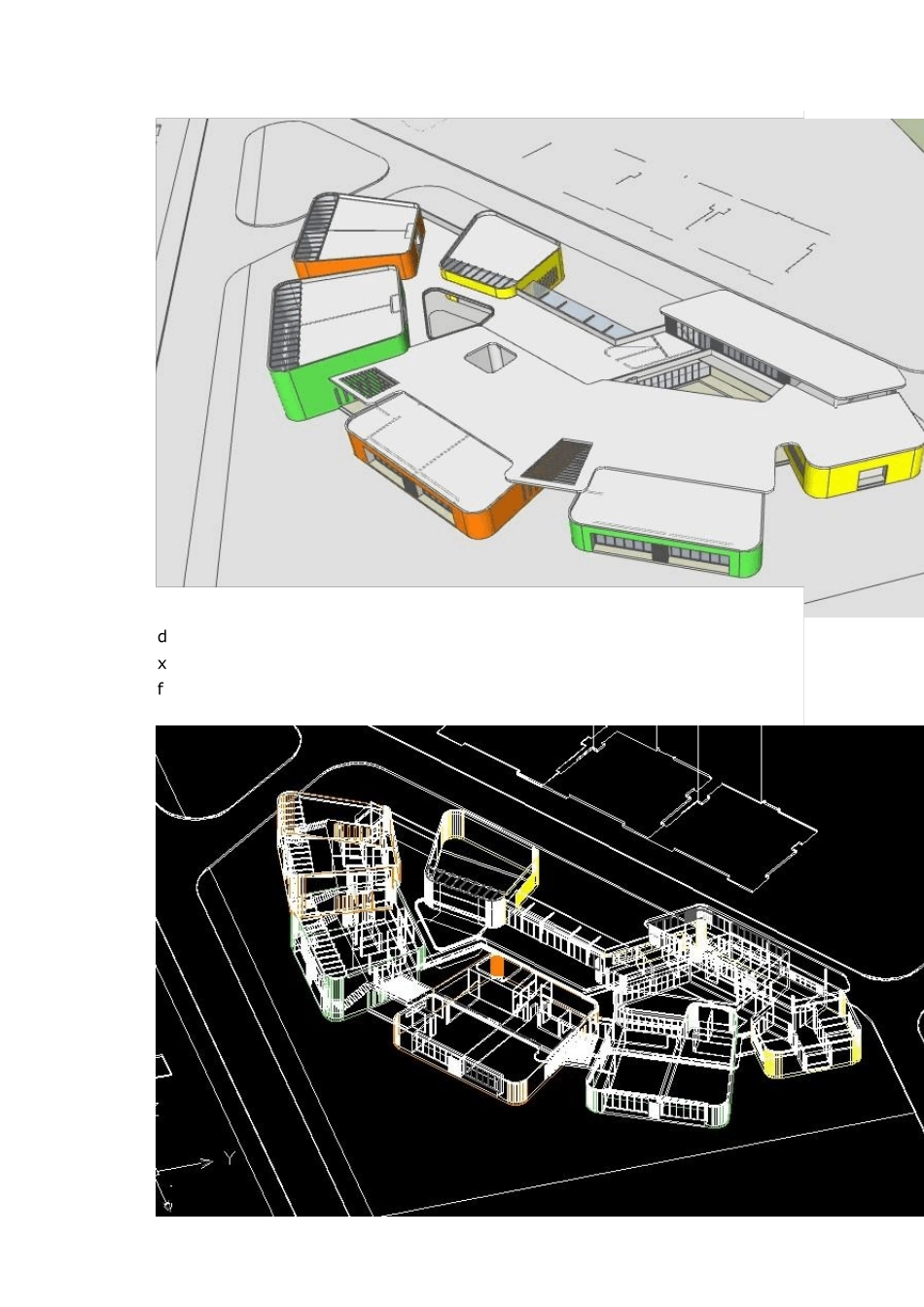

论坛里SU 导入ECO 方法总结 本帖最后由 hooxm 于 2011-8-22 11:48 AM 编辑 **** Hidden Message *****下面是本人总结的论坛里关于SU 导入ECO 的方法，也许某句话就是某位大师以前的回复。如有侵权，还请见谅... 在 SketchUp 里把三维模型保存成 3DS 格式，就能在 ECOTECT 里导入。 如果是CAD 画的二维平面图，则保存成 DXF 格式，也能在 ECOTECT 里导入。 注意座标原点最好在模型的一个角上，不要离模型太远，还有座标方向要正确(Y 轴指北)。 SU 的面被称为 Quad face，这是SU 独有的显示方式， 其实根据三维的基本定义，Face 本来就是由三角形组成， 导出 DXF 以后成为三角面，不足为奇。 假如你不要几何物体被三角形化，那么选取刚刚导入的物体， 从 Modify 功能表选择 Merge Coincident Triangles (合并共面的三角形)项目，把共面的三角形合併。 这个合并三角形功能可能无法作用到所有的三角形， 某些几何物体偶尔可能会出现一些混淆，还是会残留一些三角形。 在这种情况下，手动的更正某些无法合併的几何面可能比较适当。 你可以把 su 的模型导出为 dxf 格式，然后在导入eco 的时候选择通用数据导入就可以的，模型要尽量简化，如果有很多三角面的话可以用编辑工具中的合并三角面处理一下。建议尽量简化模型。我就是这样弄的，效果还好。 个人感觉用obj的模式导入导出比较好 但还要注意在E中单位的调整 导完后再合并下 试了很多方法，使用 dfx，obj，3ds 都试过 8 T4 x5 m! @- N4 l2 h% | 导入时选择“合并三角形”可以看起来完美导入 ) b( F1 R0 s3 n3 w 但是在计算体积时往往得出的是0，也就是说并没有形成区域 1 I0 o% r5 L% f- s7 c 请前辈们分享经验一二，感激不尽！ su 建模去做光环境模拟还行，要做热工还是EC 自己建吧 可以在su中用3DS 导出 在ECO中导入后 在modify→ merge… … 可以把模型合并下 减少体量 用 sketchup 到出 obj，然后用 ecotect 导入obj，注意单位和坐标。 当然，弄成 dxf 也行，不过会少些东西。 尺寸的问题啊，公制和英制就很容易弄错，需要改选项 jeckr 发表于 2011-8-23 08:39:57 AM 好东西，收藏了！{:1_89:}感谢！ su 导入eco 的问题 三角形 转成dxf然后导入cad但是模型乱的啊 su的 dxf ecotect里 变成一堆三角形了。。。 是怎么个问题？ 还是说不能这么到 还是说要在eco...
