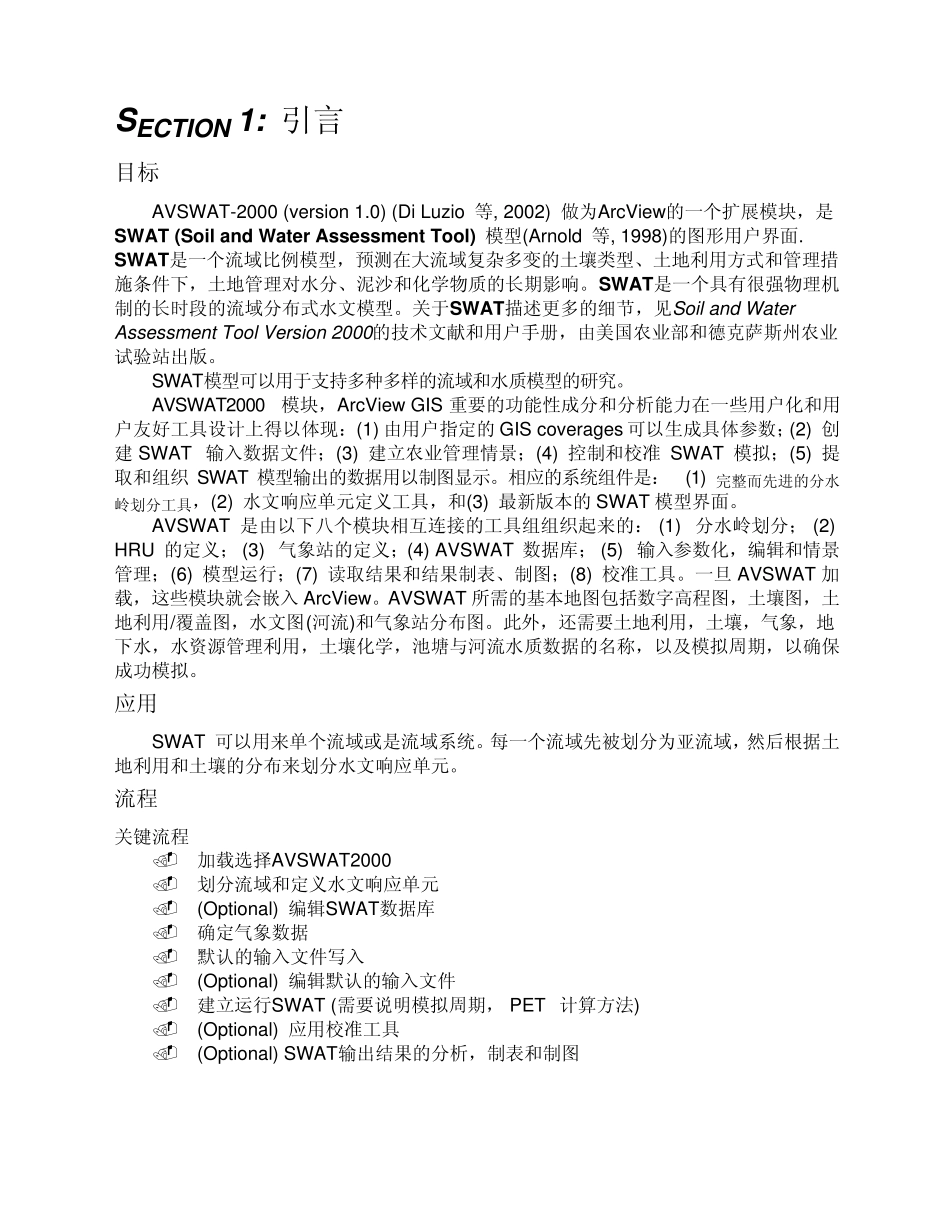

SW AT2000向导 之 数据准备篇 注:SWAT2005所需的数据及其格式与2000略有不同。 Xiaojc@foxmail.com 2008-9-16 SECTION 1: 引言 目标 AVSWAT-2000 (version 1.0) (Di Luzio 等, 2002) 做为ArcView的一个扩展模块,是SWAT (Soil and Water Assessment Tool) 模型(Arnold 等, 1998)的图形用户界面. SWAT是一个流域比例模型,预测在大流域复杂多变的土壤类型、土地利用方式和管理措施条件下,土地管理对水分、泥沙和化学物质的长期影响。SWAT是一个具有很强物理机制的长时段的流域分布式水文模型。关于SWAT描述更多的细节,见Soil and Water Assessment Tool Version 2000的技术文献和用户手册,由美国农业部和德克萨斯州农业试验站出版。 SWAT模型可以用于支持多种多样的流域和水质模型的研究。 AVSWAT2000 模块,ArcView GIS 重要的功能性成分和分析能力在一些用户化和用户友好工具设计上得以体现: (1) 由用户指定的GIS coverages 可以生成具体参数;(2) 创建 SWAT 输入数据文件;(3) 建立农业管理情景;(4) 控制和校准 SWAT 模拟;(5) 提取和组织 SWAT 模型输出的数据用以制图显示。相应的系统组件是:(1) 完整而先进的分水岭划分工具,(2) 水文响应单元定义工具,和(3) 最新版本的SWAT 模型界面。 AVSWAT 是由以下八个模块相互连接的工具组组织起来的: (1) 分水岭划分; (2) HRU 的定义; (3) 气象站的定义;(4) AVSWAT 数据库; (5) 输入参数化,编辑和情景管理;(6) 模型运行;(7) 读取结果和结果制表、制图;(8) 校准工具。一旦 AVSWAT 加载,这些模块就会嵌入 ArcView。AVSWAT 所需的基本地图包括数字高程图,土壤图,土地利用/覆盖图,水文图(河流)和气象站分布图。此外,还需要土地利用,土壤,气象,地下水,水资源管理利用,土壤化学,池塘与河流水质数据的名称,以及模拟周期,以确保成功模拟。 应用 SWAT 可以用来单个流域或是流域系统。每一个流域先被划分为亚流域,然后根据土地利用和土壤的分布来划分水文响应单元。 流程 关键流程 加载选择AVSWAT2000 划分流域和定义水文响应单元 (Optional) 编辑SWAT数据库 确定气象数据 默认的输入文件写入 (Optional) 编辑默认的输入文件 建立运行SWAT (需要说明模拟周期, PET 计算方法) (Optional) 应用校准工具 (Optional) SWAT输出结果的分析,制...
