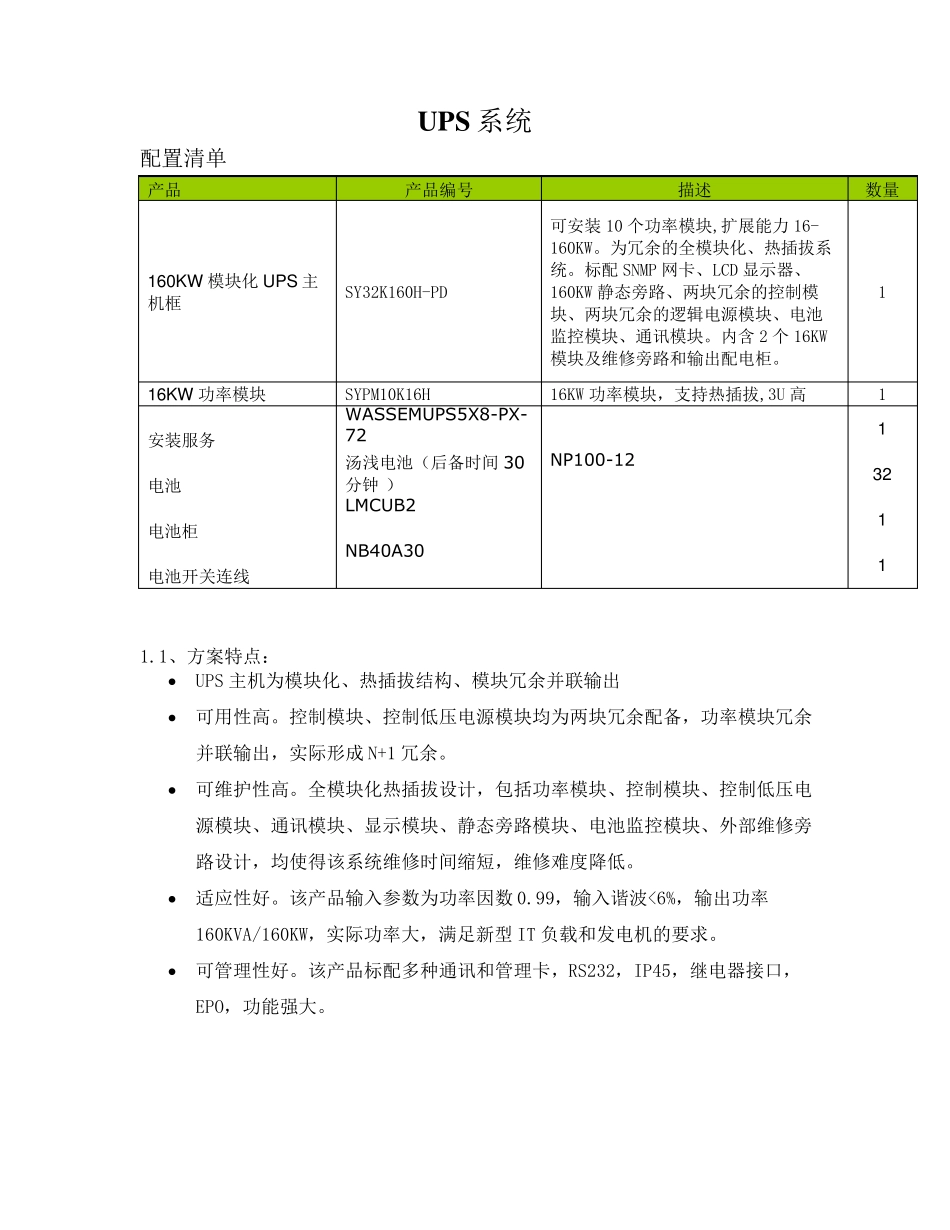

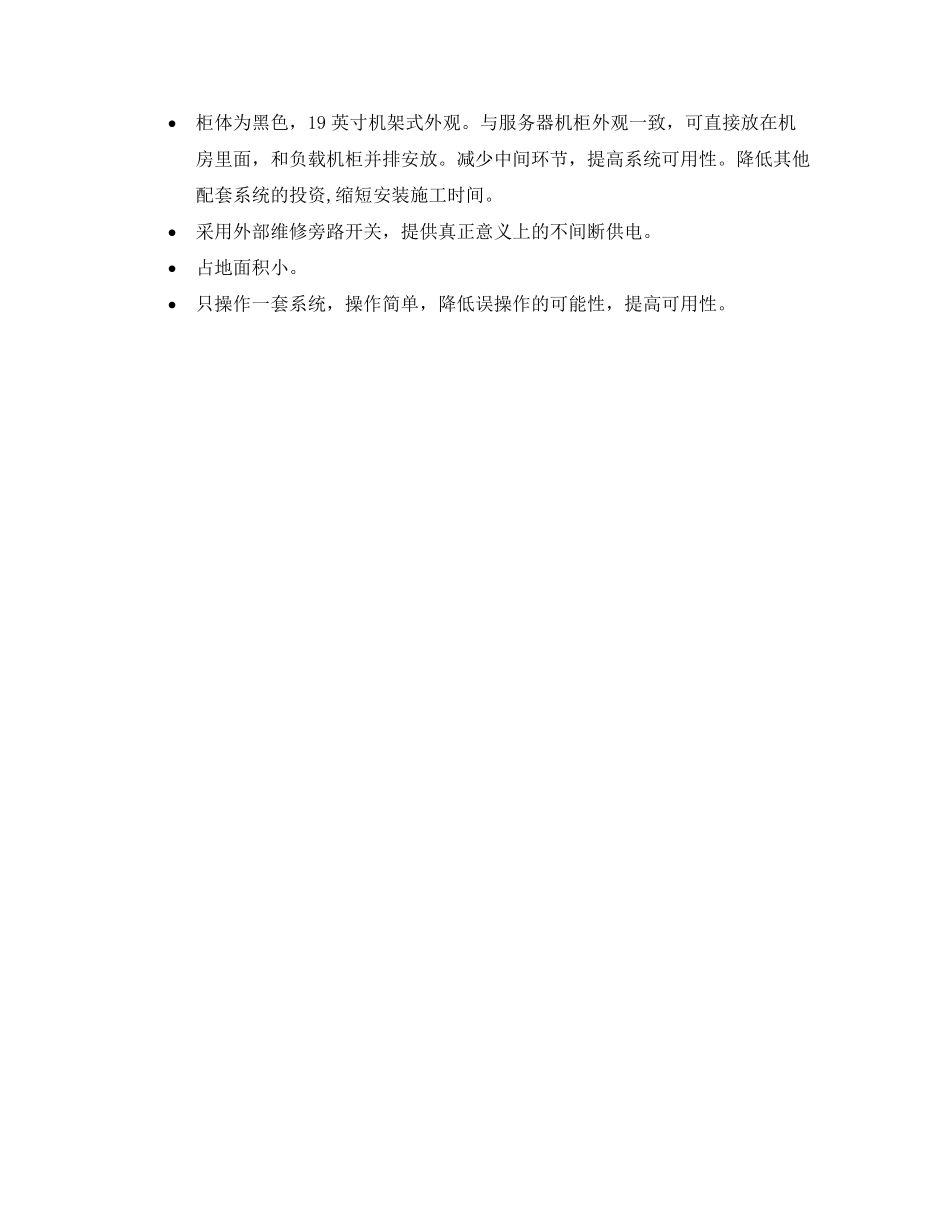

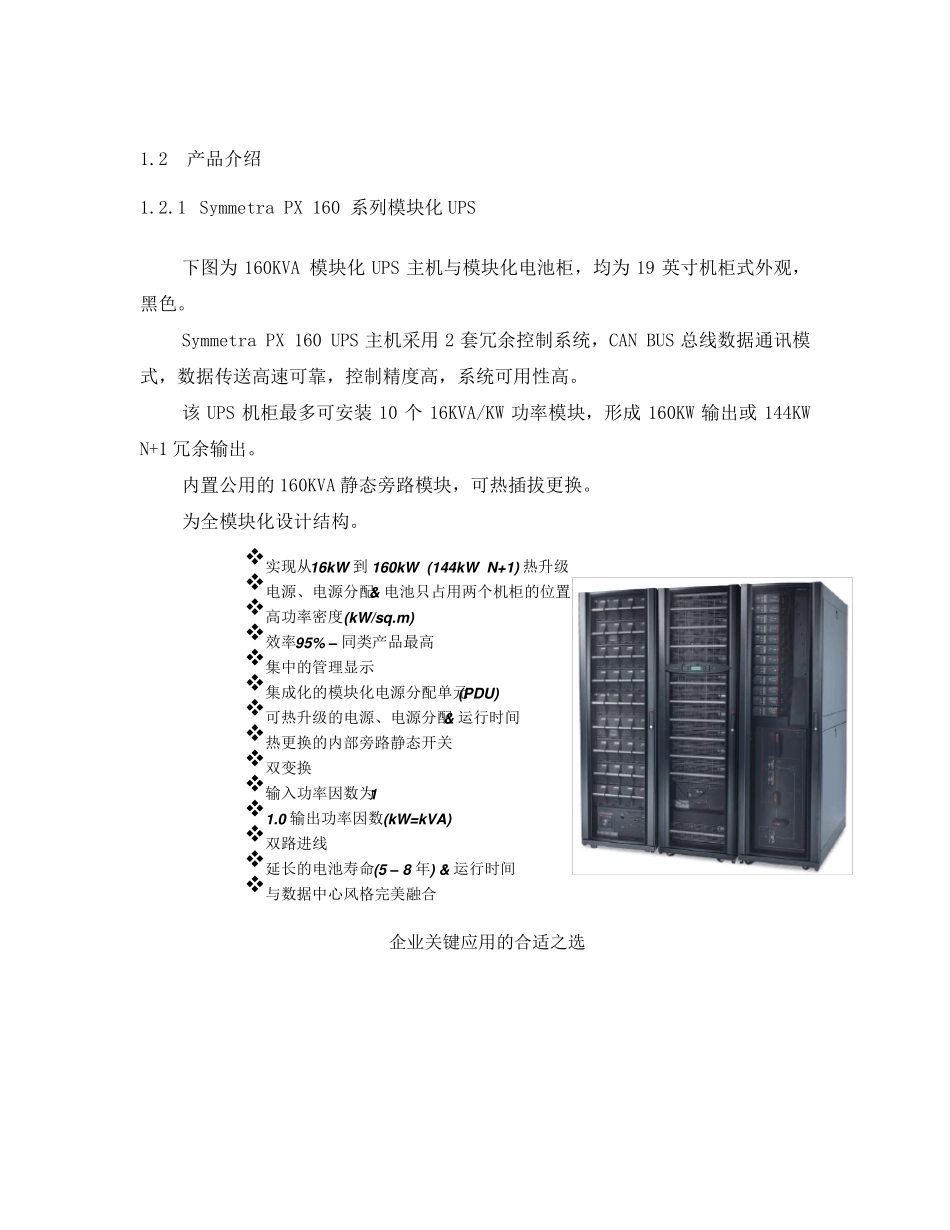

U PS 系统 配置清单 产品 产品编号 描述 数量 160KW 模块化UPS 主机框 SY32K160H-PD 可安装10 个功率模块,扩展能力16-160KW。为冗余的全模块化、热插拔系统。标配SNMP 网卡、LCD 显示器、160KW 静态旁路、两块冗余的控制模块、两块冗余的逻辑电源模块、电池监控模块、通讯模块。内含 2 个16KW 模块及维修旁路和输出配电柜。 1 16KW 功率模块 SYPM10K16H 16KW 功率模块，支持热插拔,3U 高 1 安装服务 WASSEMUPS5X8-PX-72 1 电池 汤浅电池（后备时间 30分钟 ） NP100-12 32 电池柜 LMCUB2 1 电池开关连线 NB40A30 1 1.1、方案特点： • UPS 主机为模块化、热插拔结构、模块冗余并联输出 • 可用性高。控制模块、控制低压电源模块均为两块冗余配备，功率模块冗余并联输出，实际形成 N+1 冗余。 • 可维护性高。全模块化热插拔设计，包括功率模块、控制模块、控制低压电源模块、通讯模块、显示模块、静态旁路模块、电池监控模块、外部维修旁路设计，均使得该系统维修时间缩短，维修难度降低。 • 适应性好。该产品输入参数为功率因数0.99，输入谐波<6%，输出功率160KVA/160KW，实际功率大，满足新型 IT 负载和发电机的要求。 • 可管理性好。该产品标配多种通讯和管理卡，RS232，IP45，继电器接口，EPO，功能强大。 • 柜体为黑色，19 英寸机架式外观。与服务器机柜外观一致，可直接放在机房里面，和负载机柜并排安放。减少中间环节，提高系统可用性。降低其他配套系统的投资,缩短安装施工时间。 • 采用外部维修旁路开关，提供真正意义上的不间断供电。 • 占地面积小。 • 只操作一套系统，操作简单，降低误操作的可能性，提高可用性。 1.2 产品介绍 1.2.1 Symmetra PX 160 系列模块化UPS 下图为160KVA 模块化UPS 主机与模块化电池柜，均为19 英寸机柜式外观，黑色。 Symmetra PX 160 UPS 主机采用2 套冗余控制系统，CAN BUS 总线数据通讯模式，数据传送高速可靠，控制精度高，系统可用性高。 该UPS 机柜最多可安装10 个16KVA/KW 功率模块，形成160KW 输出或144KW N+1 冗余输出。 内置公用的160KVA 静态旁路模块，可热插拔更换。 为全模块化设计结构。 ❖实现从16kW 到 160kW (144kW N+1) 热升级 ❖电源、电源分配& 电池只占用两个机柜的位置 ❖高功率密度 (kW/sq.m) ❖效率95% – 同类产品最高 ❖集中的管理显示 ❖集成化的模块化...
