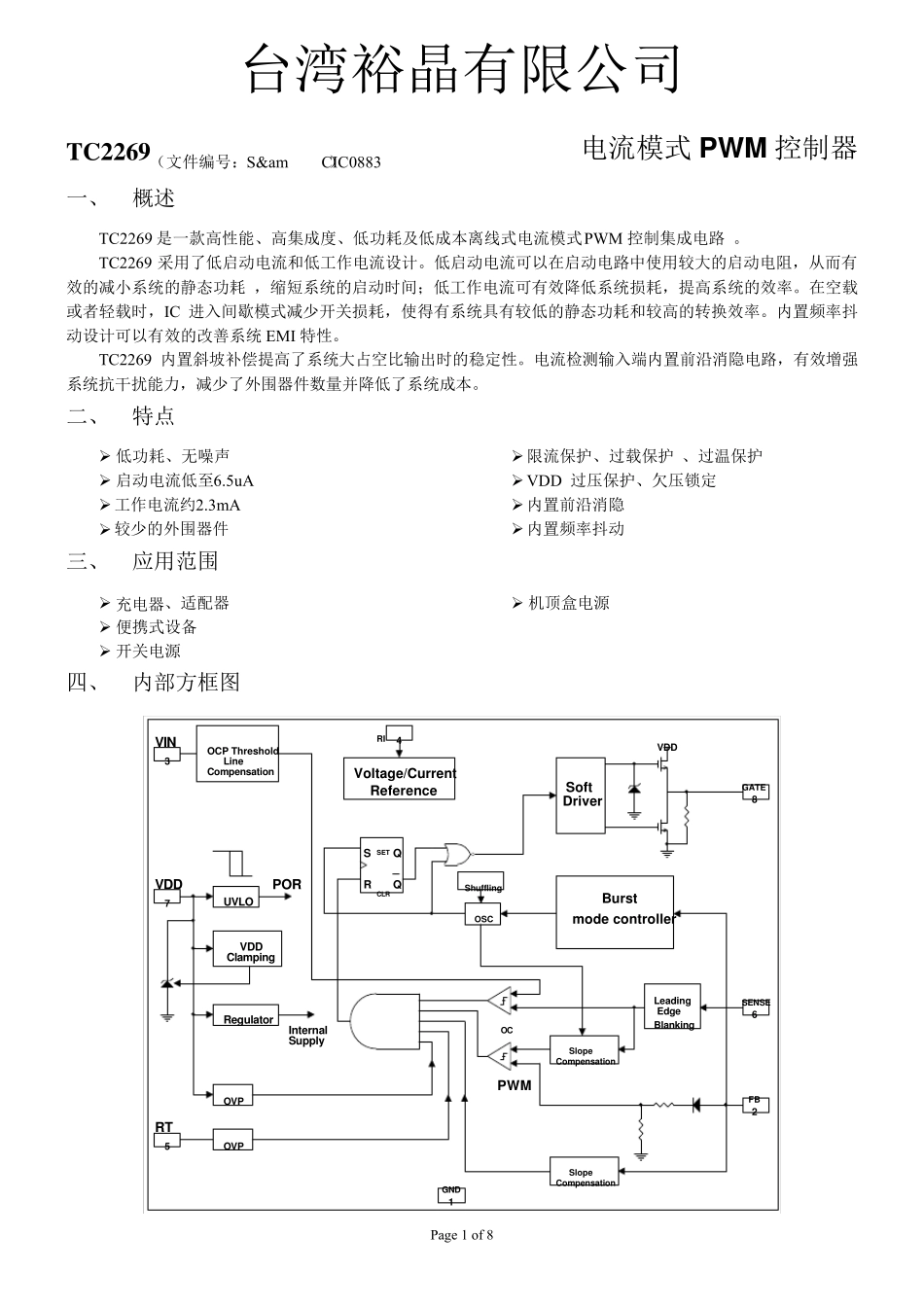

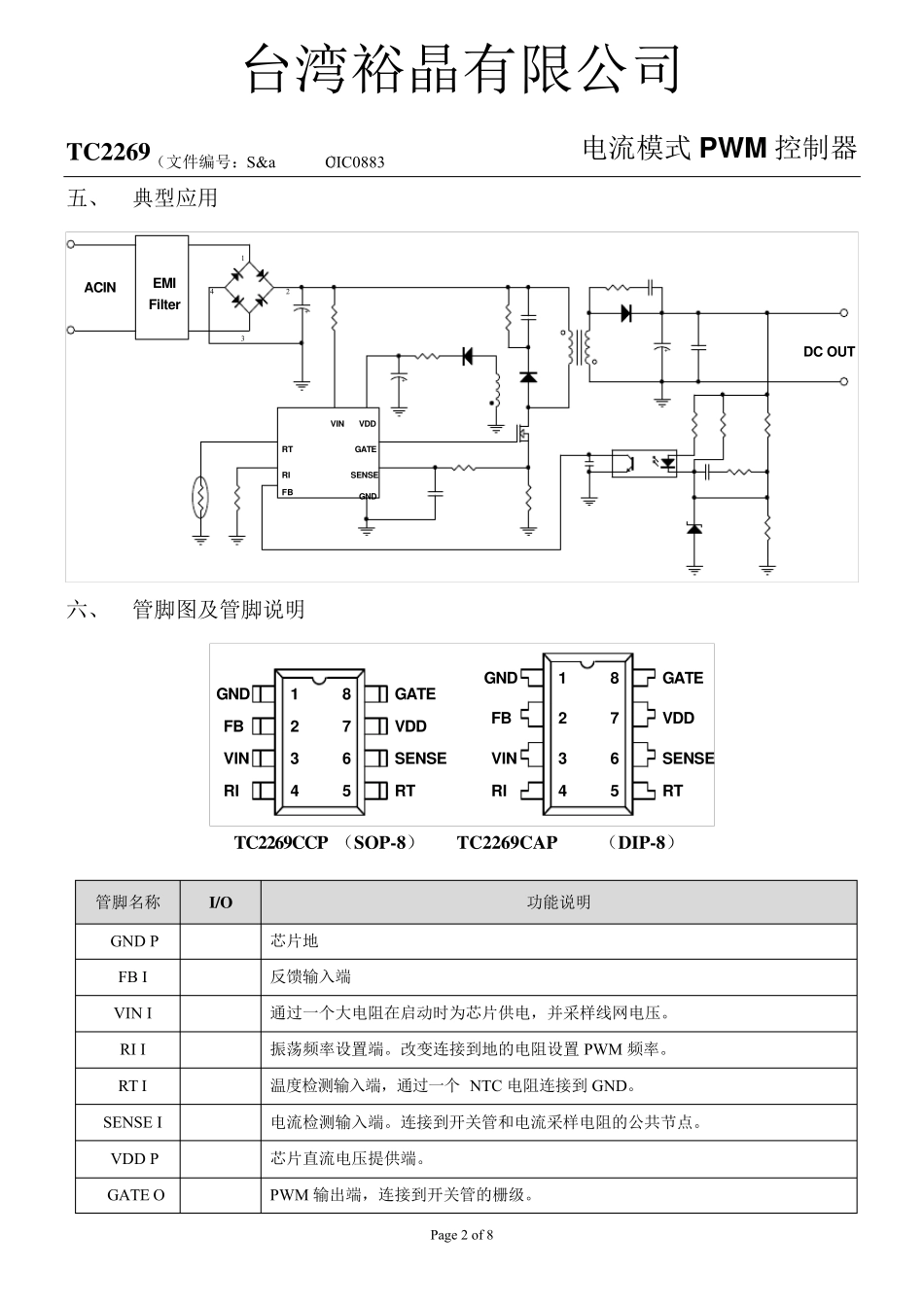

台湾裕晶有限公司 TC2269(文件编号:S&CIC0883) 电流模式PWM 控制器 Page 1 of 8 一、 概述 TC2269 是一款高性能、高集成度、低功耗及低成本离线式电流模式PWM 控制集成电路 。 TC2269 采用了低启动电流和低工作电流设计。低启动电流可以在启动电路中使用较大的启动电阻,从而有效的减小系统的静态功耗 ,缩短系统的启动时间;低工作电流可有效降低系统损耗,提高系统的效率。在空载或者轻载时,IC 进入间歇模式减少开关损耗,使得有系统具有较低的静态功耗和较高的转换效率。内置频率抖动设计可以有效的改善系统 EMI 特性。 TC2269 内置斜坡补偿提高了系统大占空比输出时的稳定性。电流检测输入端内置前沿消隐电路,有效增强系统抗干扰能力,减少了外围器件数量并降低了系统成本。 二、 特点  低功耗、无噪声  启动电流低至6.5uA  工作电流约2.3mA  较少的外围器件  限流保护、过载保护 、过温保护  VDD 过压保护、欠压锁定  内置前沿消隐  内置频率抖动 三、 应用范围  充电器、适配器  便携式设备  开关电源  机顶盒电源 四、 内部方 框 图 UVLOVDDClampingRegulatorInternalSupplySRQQOCSlopeCompensationSENSEFBSlopeCompensationGNDOSCShufflingBurstmode controllerSoftDriverGATEVoltage/CurrentReferenceRIVDDPORPWMSETCLRVINOCP ThresholdLineCompensationVDDLeadingEdgeBlankingOVPOVPRT12345678 台湾裕晶有限公司 TC2269(文件编号:S&CIC0883) 电流模式PWM 控制器 Page 2 of 8 五、 典型应用 VDDGATERISENSEFBGND1234+ACINEMIFilter++DC OUTVINRT 六、 管脚图及管脚说明 1234567812345678GNDFBVINRIRTSENSEVDDGATEGNDFBVINRIRTSENSEVDDGATE TC2269CCP (SOP-8) TC2269CAP (DIP-8) 管脚名称 I/O 功能说明 GND P 芯片地 FB I 反馈输入端 VIN I 通过一个大电阻在启动时为芯片供电,并采样线网电压。 RI I 振荡频率设置端。改变连接到地的电阻设置 PWM 频率。 RT I 温度检测输入端,通过一个 NTC 电阻连接到 GND。 SENSE I 电流检测输入端。连接到开关管和电流采样电阻的公共节点。 VDD P 芯片直流电压提供端。 GATE O PWM 输出端,连接到开关管的栅级。 台湾裕晶有限公司 TC2269(文件编号:S&CIC0883) 电流模式PW M 控制器 Page 3 of 8 七、 最大额定值 参数 额定值 VDD...
