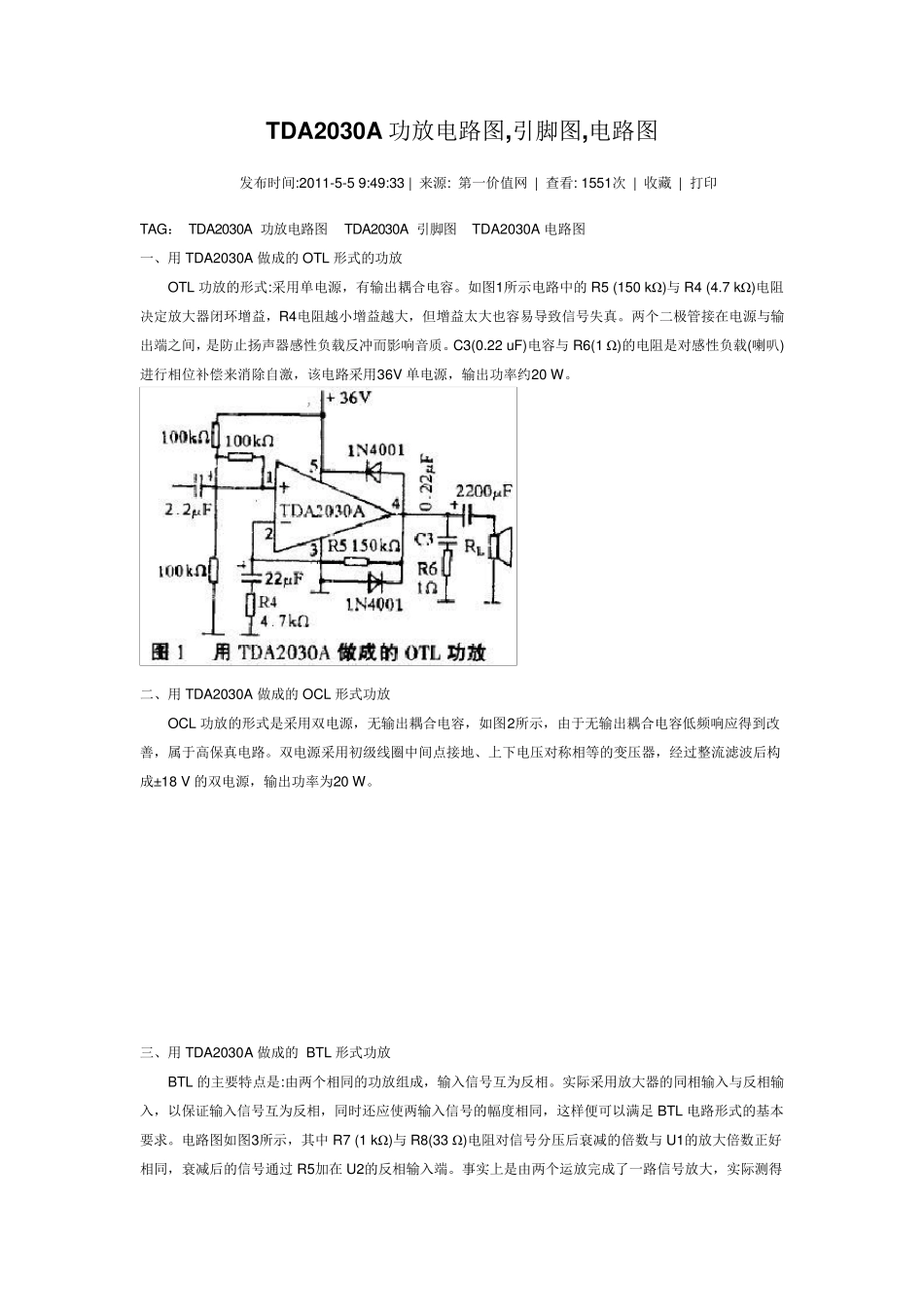

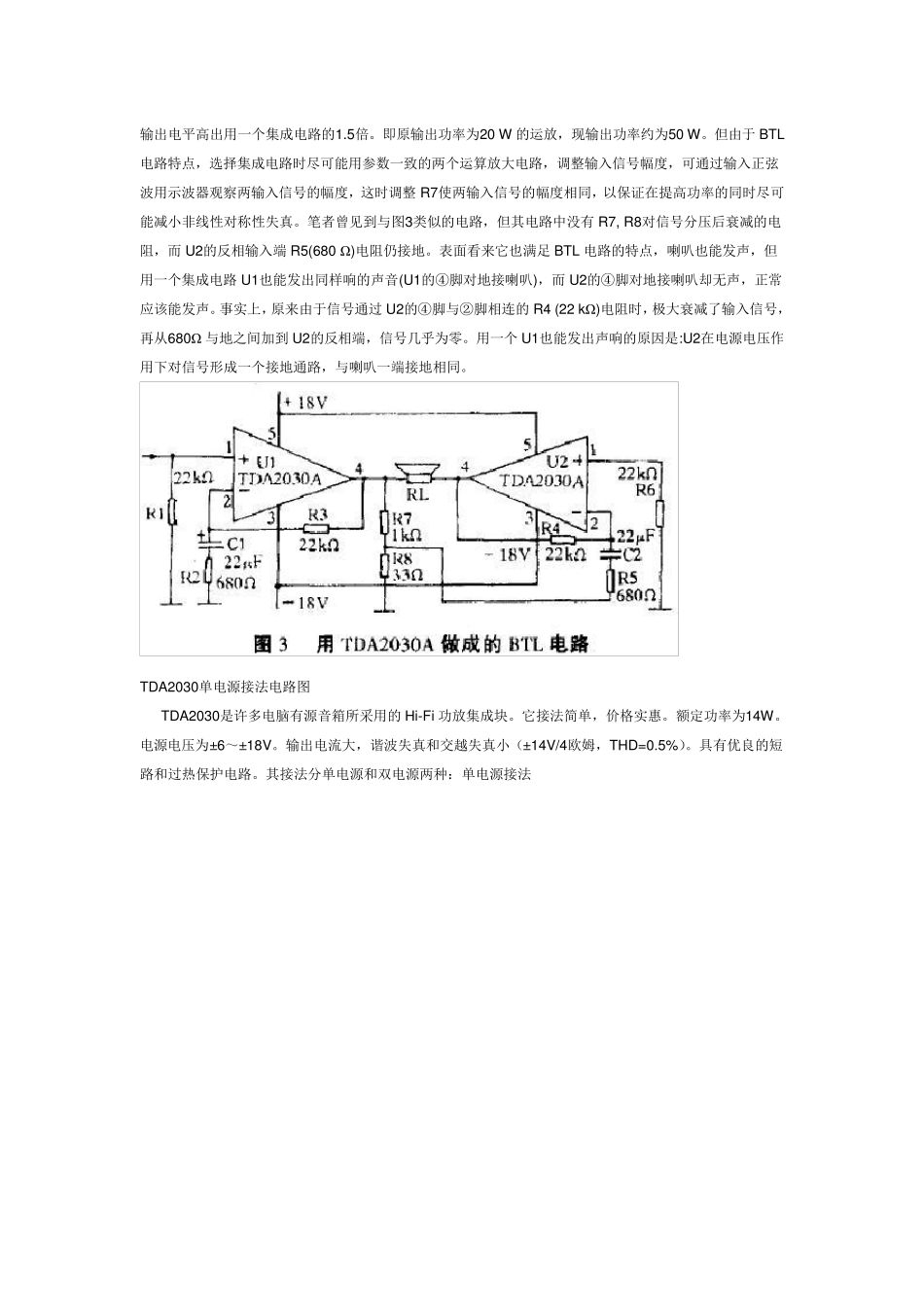

TDA2030A 功放电路图,引脚图,电路图 发布时间:2011-5-5 9:49:33 | 来源: 第一价值网 | 查看: 1551次 | 收藏 | 打印 TAG： TDA2030A 功放电路图 TDA2030A 引脚图 TDA2030A 电路图 一、用 TDA2030A 做成的 OTL 形式的功放 OTL 功放的形式:采用单电源，有输出耦合电容。如图1所示电路中的 R5 (150 kΩ)与 R4 (4.7 kΩ)电阻决定放大器闭环增益，R4电阻越小增益越大，但增益太大也容易导致信号失真。两个二极管接在电源与输出端之间，是防止扬声器感性负载反冲而影响音质。C3(0.22 uF)电容与 R6(1 Ω)的电阻是对感性负载(喇叭)进行相位补偿来消除自激，该电路采用36V 单电源，输出功率约20 W。 二、用 TDA2030A 做成的 OCL 形式功放 OCL 功放的形式是采用双电源，无输出耦合电容，如图2所示，由于无输出耦合电容低频响应得到改善，属于高保真电路。双电源采用初级线圈中间点接地、上下电压对称相等的变压器，经过整流滤波后构成±18 V 的双电源，输出功率为20 W。 三、用 TDA2030A 做成的 BTL 形式功放 BTL 的主要特点是:由两个相同的功放组成，输入信号互为反相。实际采用放大器的同相输入与反相输入，以保证输入信号互为反相，同时还应使两输入信号的幅度 相同，这 样 便 可 以满 足 BTL 电路形式的基 本要求 。电路图如图3所示，其 中 R7 (1 kΩ)与 R8(33 Ω)电阻对信号分 压后衰 减 的倍 数 与 U1的放大倍 数 正 好相同，衰 减 后的信号通 过R5加 在 U2的反相输入端。事 实上是由两个运 放完 成了 一路信号放大，实际测 得输出电平高出用一个集成电路的1.5倍。即原输出功率为20 W 的运放，现输出功率约为50 W。但由于BTL电路特点，选择集成电路时尽可能用参数一致的两个运算放大电路，调整输入信号幅度，可通过输入正弦波用示波器观察两输入信号的幅度，这时调整R7使两输入信号的幅度相同，以保证在提高功率的同时尽可能减小非线性对称性失真。笔者曾见到与图3类似的电路，但其电路中没有R7, R8对信号分压后衰减的电阻，而U2的反相输入端R5(680 Ω)电阻仍接地。表面看来它也满足BTL 电路的特点，喇叭也能发声，但用一个集成电路U1也能发出同样响的声音(U1的④脚对地接喇叭)，而U2的④脚对地接喇叭却无声，正常应该能发声。事实上，原来由于信号通过U2的④脚与②脚相连的R4 (22 k Ω)电阻时，极大衰减了输入信号，再从680Ω 与地之间加到U2的...
