ThinkpadE420拆机图片详解VIP免费

ThinkpadE420拆机图片详解_第1页
1/56
ThinkpadE420拆机图片详解_第2页
2/56
ThinkpadE420拆机图片详解_第3页
3/56

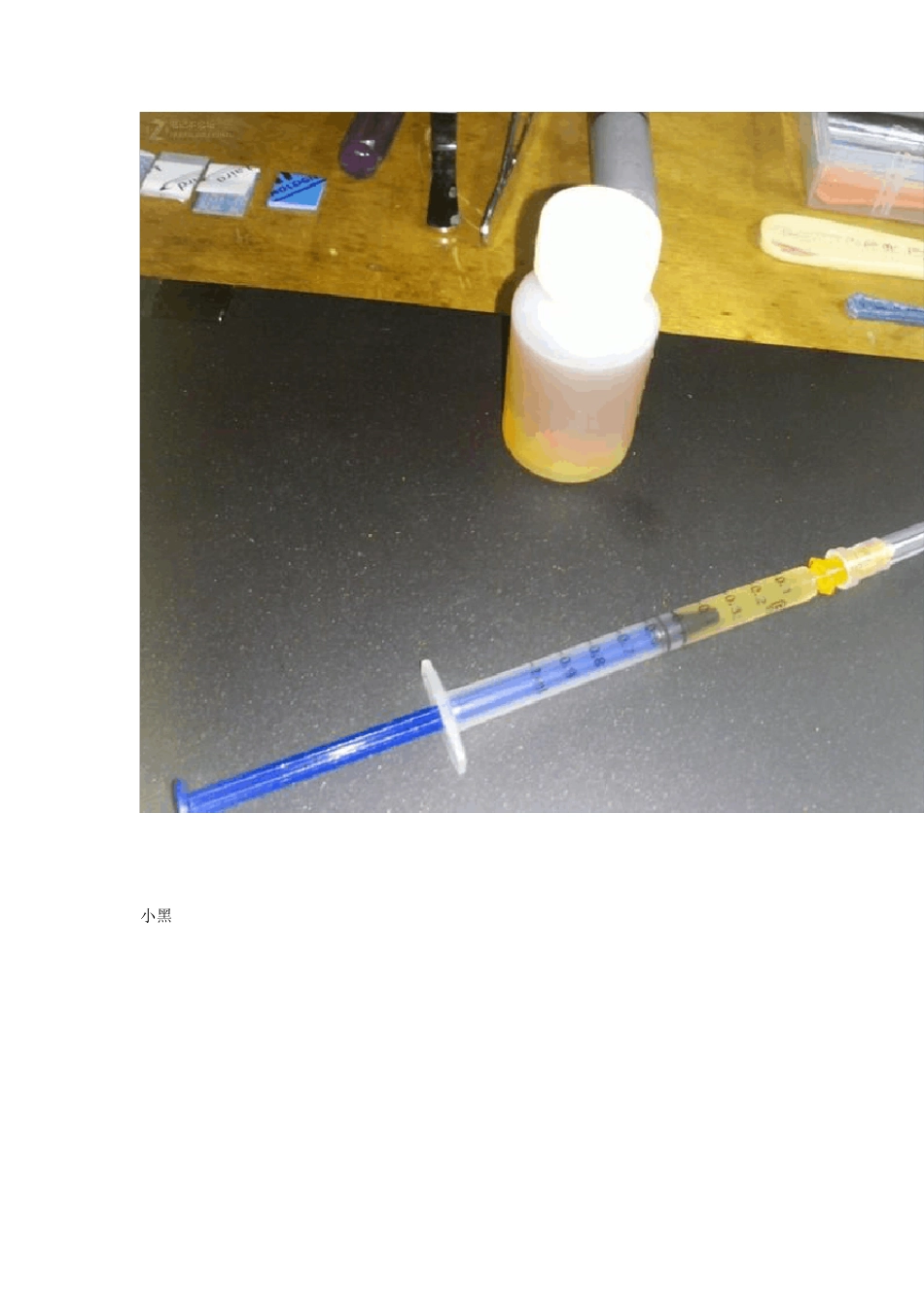

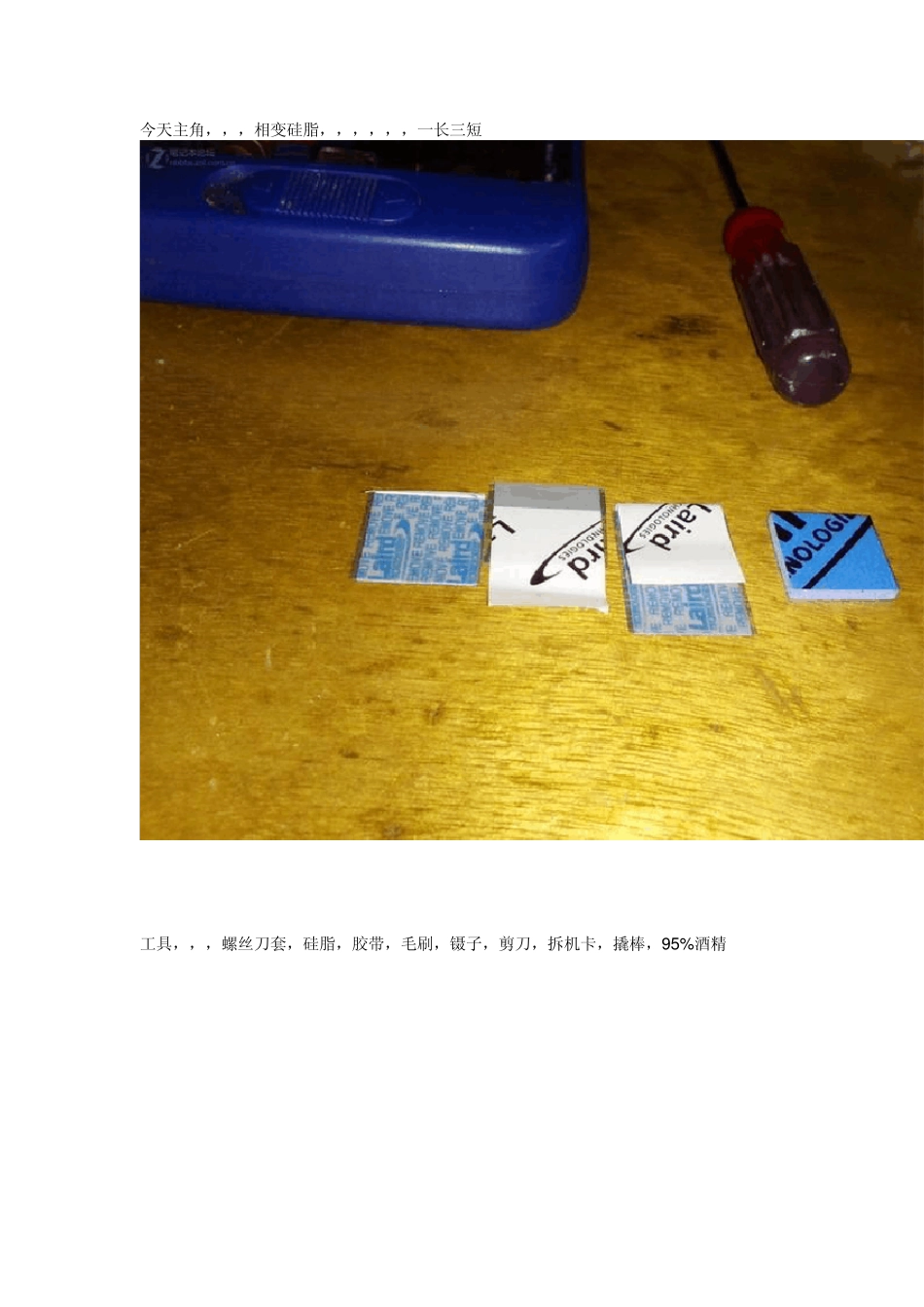

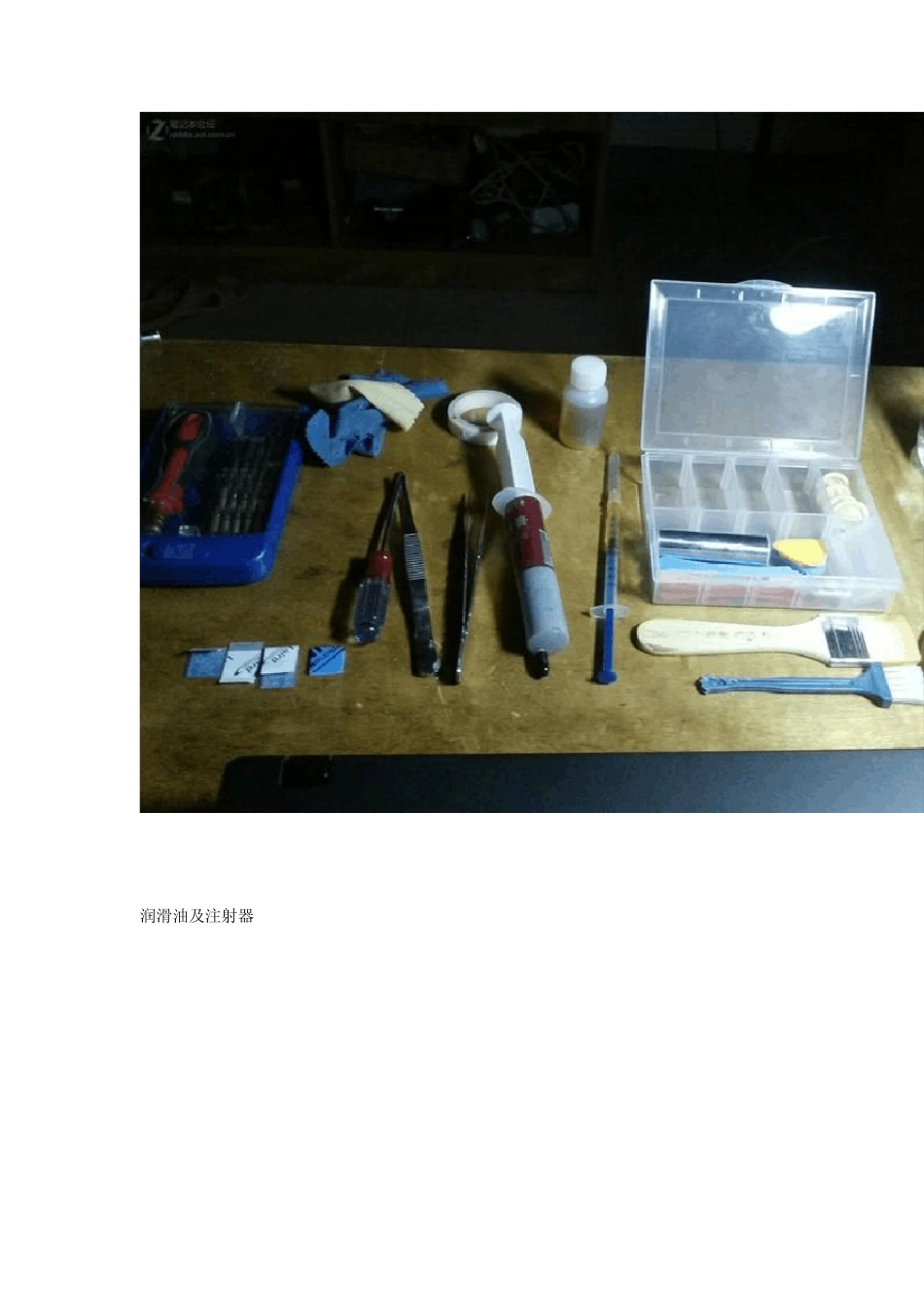

今天主角,,,相变硅脂,,,,,,一长三短 工具,,,螺丝刀套,硅脂,胶带,毛刷,镊子,剪刀,拆机卡,撬棒,95%酒精 润滑油及注射器 小黑 先把小黑翻过来 取电池 面板上有 4 个螺丝拧松,,,注意这 4 个螺丝是拧不掉的,,当你拧动,它发出咔哒咔哒的声音的时候就可以了 用拆机片从边缘翘起,,,然后环绕一周 环绕一周 拔去无线网卡天线 拧掉螺丝,,,这个螺丝是短螺丝,,,, 无线网卡弹起,,,,倾斜着拔出 用两手掰开内存左右卡片 内存弹起,,,按倾斜角度拔出 卸去硬盘两端螺丝 捏住黑色提带,向后拉动 取出硬盘 理出天线 卸去这个螺丝,,这个是光驱固定螺丝 将光驱抽出 卸去光驱槽中两个小螺丝 卸去电池槽中3 个小螺丝 e 4 2 0 音箱处,,,,用镊子撬出橡胶垫 卸去两个螺丝 突然发现背面完整图忘了,,,去借了一张,,,,大家莫怪 这些地方的螺丝都是要卸掉的 这些地方的螺丝亦然,,,,,,, 用撬棒插入键盘下边缝隙,,向上撬动 器材:LG Optimu s Black [LG 手机] 时间:2012-03-09 17:17:12.310729 快门:1/9 焦距:3 毫米感光度:800 闪光灯:Au to. Fired 轻轻拿起,,,小心排线,,, 用撬棒把键盘排线插槽的翻盖打开,,,,小红点排线亦然,,然后抽出排线 卸去该处螺丝 用镊子拔去电源键插件 同理。拔出触摸板排线 拿拆机片插入电脑面板与下半部缝隙,,,,围绕一周,,, 拆开鸟,,,,, 右下角的模块,,,,,卸去两个固定螺丝,,,, 拔出,,,,, 把天线向右拉扯,,,, 卸去两个螺丝,,,,注意,,此处右侧螺丝是中等长度,,比其他螺丝略短,,,,勿混,,, 去掉音箱插件 同理,,,搞掉屏幕排线,,, 轻轻拿起主板,,,,,, 拔出风扇插件,,, 卸去风扇螺丝,,,这是显卡,,, 这是cpu。。。 各种纸巾,,,擦布,,,,刷子,,,,清洁cpu 显卡南桥表面,,,,注意硅胶碎屑不要弄到主板上,,防止短路,,,,然后用酒精棉签擦拭风扇铜片表面亦然,,,,, 风扇注油,,,,,, 清灰,,,,, 相变硅脂,,,去除一面塑料贴 平整的粘于铜片上,,,, 用撬棒前后刮动 e n d 。。。。。。。。安装过程略
