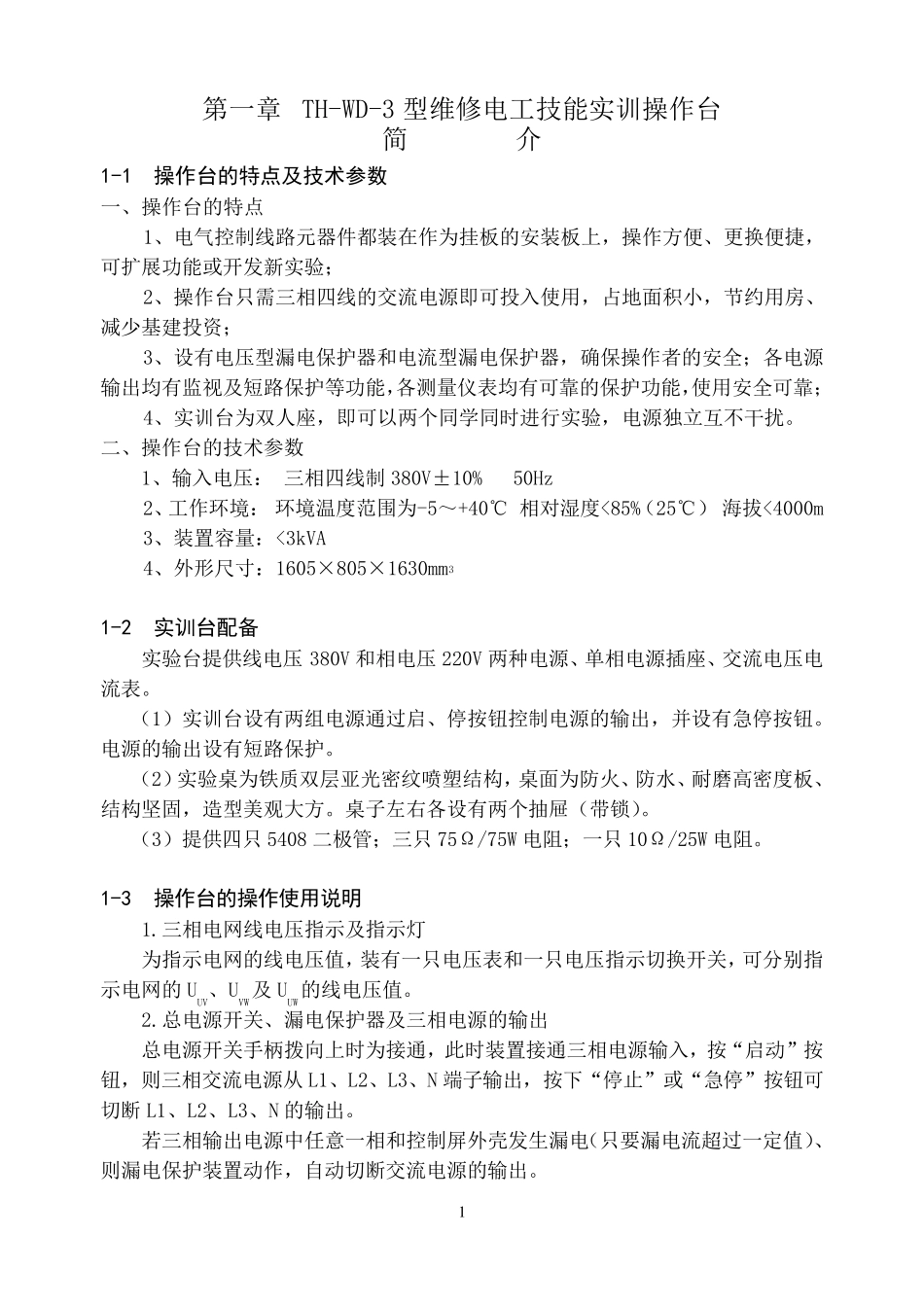

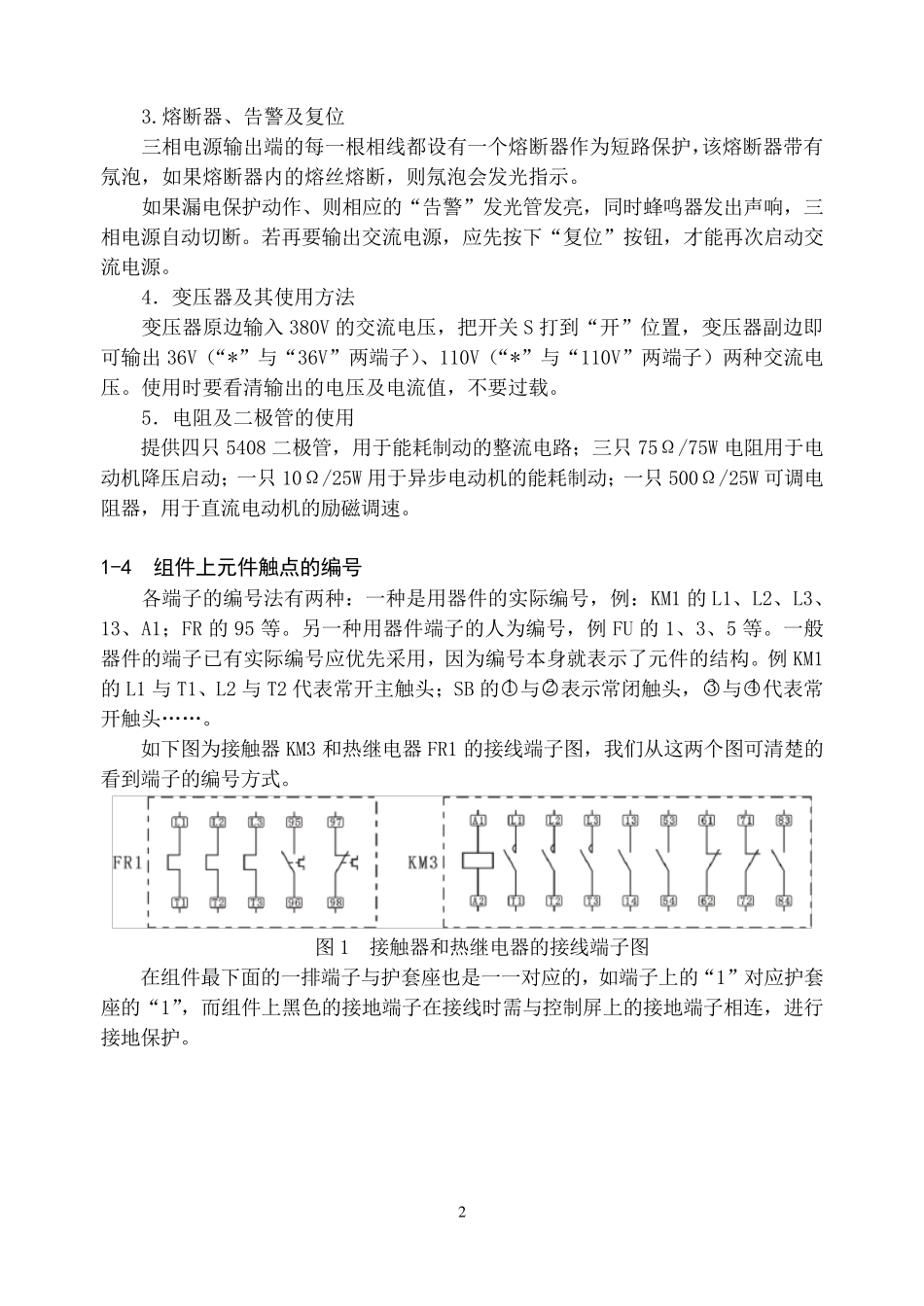

1 第一章 TH-WD-3 型维修电工技能实训操作台 简 介 1-1 操作台的特点及技术参数 一、操作台的特点 1、电气控制线路元器件都装在作为挂板的安装板上，操作方便、更换便捷，可扩展功能或开发新实验； 2、操作台只需三相四线的交流电源即可投入使用，占地面积小，节约用房、减少基建投资； 3、设有电压型漏电保护器和电流型漏电保护器，确保操作者的安全；各电源输出均有监视及短路保护等功能，各测量仪表均有可靠的保护功能，使用安全可靠； 4、实训台为双人座，即可以两个同学同时进行实验，电源独立互不干扰。 二、操作台的技术参数 1、输入电压： 三相四线制380V±10% 50Hz 2、工作环境： 环境温度范围为-5～+40℃ 相对湿度<85%（25℃） 海拔<4000m 3、装置容量：<3kVA 4、外形尺寸：1605×805×1630mm3 1-2 实训台配备 实验台提供线电压380V 和相电压220V 两种电源、单相电源插座、交流电压电流表。 （1）实训台设有两组电源通过启、停按钮控制电源的输出，并 设有急 停按钮。电源的输出设有短路保护。 （2）实验桌 为铁 质 双层 亚 光 密 纹 喷 塑 结 构 ，桌 面为防 火 、防 水 、耐 磨 高 密 度板、结 构 坚 固 ，造 型美 观 大 方。桌 子 左 右 各设有两个抽 屉 （带 锁 ）。 （3）提供四只5408 二极 管 ；三只75Ω /75W 电阻 ；一只10Ω /25W 电阻 。 1-3 操作台的操作使用说明 1.三相电网 线电压指 示 及指 示 灯 为指 示 电网 的线电压值 ，装有一只电压表和一只电压指 示 切 换开关 ，可分 别 指示 电网 的UUV、UVW及UUW的线电压值 。 2.总 电源开关 、漏电保护器及三相电源的输出 总 电源开关 手 柄 拨 向 上时为接 通，此 时装置接 通三相电源输入，按“ 启动 ” 按钮，则 三相交流电源从 L1、L2、L3、N 端 子 输出，按下 “ 停止 ” 或“ 急 停” 按钮可切 断 L1、L2、L3、N 的输出。 若 三相输出电源中 任 意 一相和控制屏 外壳 发生 漏电（只要 漏电流超 过一定 值 ）、则 漏电保护装置动 作，自 动 切 断 交流电源的输出。 2 3.熔断器、告警及复位 三相电源输出端的每一根相线都设有一个熔断器作为短路保护，该熔断器带有氖泡，如果熔断器内的熔丝熔断，则氖泡会发光指示。 如果漏电保护动作、则相应的“告警”发光管发亮，同时蜂鸣器发出声响，三相电源自动切断。若...
